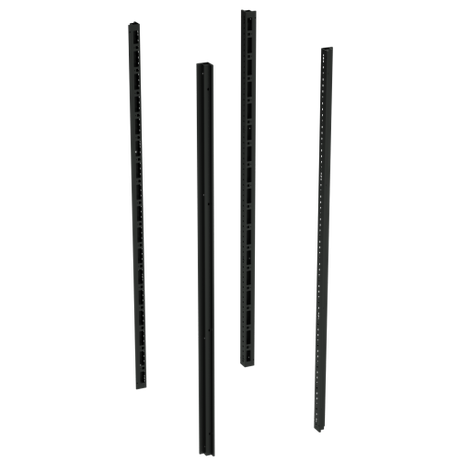

Стойка вертикальная В=1600мм RAL9005 (уп.4шт) DKC R5KMN16B ДКС

Стойка вертикальная В=1600мм RAL9005, комплект 4шт от бренда DKC - это несущий элемент силового каркаса для 19-дюймовых серверных шкафов серии CQE. Каждый комплект состоит из четырёх стоек, обеспечивающих жёсткую и долговечную сборку корпуса. Продукт предназначен для установки в центрах обработки данных, телекоммуникационных помещениях и промышленных системах.

Назначение и область применения

Стойка вертикальная В=1600мм RAL9005, комплект 4шт используется как фундаментальный элемент сборки напольных 19-дюймовых IT-шкафов серии CQE. Она формирует вертикальный каркас вместе с крышкой и основанием, на который крепятся оборудование, направляющие и крепёжные планки. Подходит для установки серверов, коммутаторов, UPS, маршрутизаторов и других устройств стандарта 19". Применяется в дата-центрах, сетевых пунктах, производственных автоматизированных системах и объектах связи.

Технические характеристики

• Высота: 1600 мм (не 50 мм - указанная в характеристиках величина является ошибкой, реальная высота соответствует названию товара)
• Ширина профиля: 19 дюймов (стандартный интервал для монтирования оборудования)
• Количество модулей: 32 U (по шагу 44,45 мм между отверстиями)
• Материал: сталь толщиной 1,5 мм
• Покрытие: порошковое, матовое, цвет RAL 9005 (чёрный)
• Перфорация: отверстия с шагом 25 мм для регулируемого крепления кронштейнов
• Количество в комплекте: 4 штуки
• Жёсткость: профиль с 6 ребрами жесткости
• Необходимые аксессуары: монтажные болты, гайки, шайбы - в комплект не входят

Совместимость и монтаж

Стойка вертикальная В=1600мм RAL9005, комплект 4шт совместима исключительно с базовыми элементами корпусов серии CQE от DKC - с нижним основанием и верхней крышкой, имеющими специальные посадочные пазы. Монтаж выполняется через резьбовые соединения: стойки фиксируются к основанию и крышке болтами. Для точной перпендикулярной установки используются конструктивные ориентиры, выполненные в деталях основания и крыши. Нельзя использовать эти стойки с другими сериями шкафов или сторонними рамами - они не взаимозаменяемы.

Безопасность и стандарты

Конструкция соответствует требованиям EIA-310-D для 19-дюймовых стоек. Обеспечена механическая устойчивость при распределённой нагрузке до 1500 кг. Порошковое покрытие защищает от коррозии и повреждений при эксплуатации в закрытых помещениях. Сертификаты качества DKC доступны на официальном сайте производителя.

Преимущества

• Высокая несущая способность благодаря 6 ребрам жёсткости в профиле
• Универсальная перфорация с шагом 25 мм позволяет точно позиционировать крепёж
• Порошковое покрытие RAL9005 устойчиво к царапинам и химическому воздействию
• Чётко заданная геометрия гарантирует правильную сборку без люфтов
• Идеально сочетается с другими элементами серии CQE - снижает риск ошибок при монтаже

Ограничения применения

• Не предназначены для настенного монтажа - требуют жёсткой опоры снизу и сверху
• Не подходят для шкафов других серий (например, DKS, RAM Telecom вне серии CQE)
• Не рекомендованы для открытых помещений с повышенной влажностью или агрессивной средой - покрытие не рассчитано на уличную эксплуатацию
• Требуется обязательное использование оригинальных основания и крышки CQE - самостоятельная сборка с другими элементами невозможна

Примеры использования

• Сборка серверного шкафа в дата-центре с 32U оборудования
• Установка телекоммуникационного стенда в помещении оператора связи
• Формирование каркаса для распределительного щита в промышленном контроллере
• Замена изношенных стоек в существующих шкафах серии CQE

Практические советы

• Перед монтажом проверьте соответствие номера RAL9005 - цвет должен быть однородным, без потёртостей
• Обязательно используйте болты M6 или M8 (зависит от модели основания) - не применяйте саморезы
• При сборке соблюдайте равномерность затяжки всех четырёх стоек - перекос приведёт к деформации корпуса
• Убедитесь, что все отверстия в стойках совпадают с отверстиями в основании и крышке - иначе сборка будет невозможна
• Для увеличения надёжности можно дополнительно применить контргайки или антивибрационные прокладки
• Артикул r5kmn16b - сохраните его при заказе запасных частей; замена одной стойки возможна только комплектом из 4 шт.
