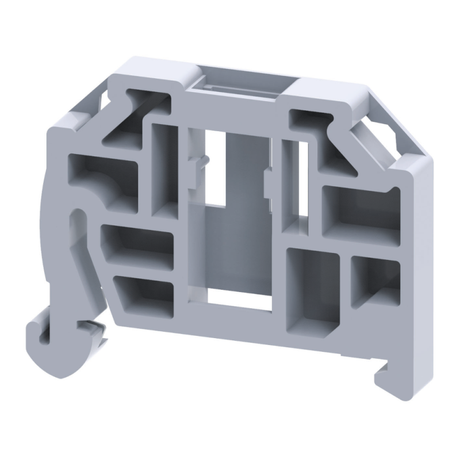

Стопор концевой OptiClip CA103 КЭАЗ 289722

Концевой стопор безвинтовой OptiClip CA103 - это элемент крепления для фиксации клеммных рядов на DIN-рейке без использования инструментов. Бренд КЭАЗ Optima предлагает этот стопор как надежную и быстроразъемную деталь для сборки распределительных щитов, особенно там, где важна скорость монтажа и доступ к оборудованию.

Назначение и область применения

OptiClip CA103 предназначен для удерживания клеммных блоков на DIN-рейке. Он предотвращает случайное смещение или выпадение клеммника из направляющей. Применяется исключительно в паре с другими стопорами - один устанавливается с каждой стороны клеммного ряда. Подходит для систем автоматизации, силовых щитов, панелей управления и других устройств, собранных на стандартизированных рейках.

Технические характеристики

• Тип крепления: безвинтовой, защелкивающийся
• Рейка совместимости: DIN 35 мм (стандарт EN 60715)
• Материал корпуса: термостойкий полиамид (UL94 V-0)
• Цвет: серый (по умолчанию)
• Углубления: есть - для установки этикеток и маркеров
• Индикация: возможность маркировки группы клемм

Совместимость и монтаж

OptiClip CA103 совместим со всеми клеммными рядами, установленными на DIN-рейке 35 мм. Для установки достаточно вставить стопор в крайнее положение рейки до характерного щелчка. Монтаж не требует шурупов, отверток или другого инструмента. Обязательно используйте два стопора - один слева, другой справа - чтобы обеспечить жесткую фиксацию всего клеммного блока. Нельзя использовать с рейками других типов (например, G-образной или DIN 15).

Безопасность и стандарты

Концевой стопор OptiClip CA103 соответствует требованиям международного стандарта EN 60715 для компонентов на DIN-рейке. Материал корпуса имеет класс горючести UL94 V-0 - самозатухающий, что снижает риск распространения пламени в случае перегрева.

Преимущества

• Быстрая установка и демонтаж - не нужен инструмент
• Фиксация без повреждения рейки - не оставляет царапин или следов
• Интегрированная зона для маркировки - удобство идентификации групп клемм
• Высокая механическая прочность - выдерживает вибрацию и нагрузки при частых операциях
• Стабильная работа в широком температурном диапазоне

Ограничения применения

OptiClip CA103 нельзя применять для крепления тяжелых или нестандартных модулей, которые выходят за габариты обычного клеммного ряда. Также он не предназначен для использования вне DIN-реек. Не рекомендуется устанавливать на поврежденных, деформированных или покрытых краской/грязью рейках - это снижает надежность зацепления.

Примеры использования

• Фиксация клеммных блоков в распределительных щитах промышленных станков
• Закрепление модулей ввода-вывода в системах АСУ ТП
• Удержание клеммников в пультах управления конвейеров
• Сборка щитов в пищевой и фармацевтической промышленности, где требуется чистота и быстрый сервис

Практические советы

• Перед установкой проверьте, что рейка чистая и не имеет изгибов - иначе OptiClip CA103 не защелкнется плотно
• Не используйте одиночный стопор - всегда устанавливайте пару: левый и правый
• Для маркировки используйте специальные этикетки, подходящие по ширине к углублениям - они не будут выпадать при вибрации
• Артикул 289722 - это именно OptiClip CA103; другие модели КЭАЗ с похожими названиями могут отличаться по форме и не подойдут
• Запасные стопоры стоит хранить рядом с местом монтажа - замена занимает меньше 5 секунд
