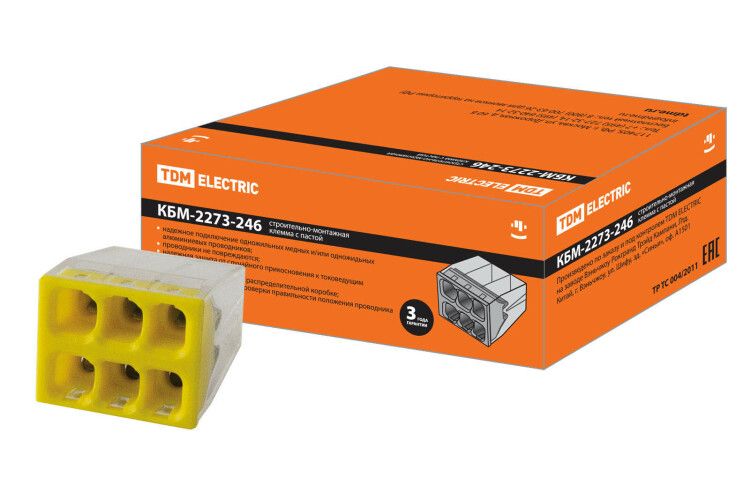

Строительно-монтажная клемма КБМ-2273-246 (2,5мм2) с пастой | SQ0517-0116 TDM

Строительно-монтажная клемма КБМ-2273-246 (2,5 мм2) с пастой от TDM ELECTRIC предназначена для надёжного и безопасного соединения медных и алюминиевых проводов в распределительных коробках без необходимости использования инструментов.

Назначение и область применения

Клемма КБМ-2273-246 (2,5 мм2) с пастой используется для присоединения и ответвления одножильных проводников из меди или алюминия, а также многожильных медных проводов с наконечником. Подходит для электрических цепей переменного тока с частотой 50 Гц и напряжением до 380 В. Применяется в бытовых и промышленных распределительных коробках, на этажных щитах, в системах освещения и слаботочных сетях, где требуется компактное и безопасное соединение.

Технические характеристики

• Сечение провода: до 2,5 мм2
• Материал корпуса: самозатухающий ПВХ
• Контактная группа: электротехническая сталь
• Рабочее напряжение: до 380 В AC
• Частота: 50 Гц
• Наличие контактной пасты: да, для соединения меди и алюминия
• Цвет корпуса: прозрачный

Совместимость и монтаж

Клемма КБМ-2273-246 (2,5 мм2) с пастой совместима с:

• Одножильными медными и алюминиевыми проводами
• Многожильными медными проводами с опрессованными наконечниками

Монтаж выполняется без инструментов: провод вставляется в зажим до упора - внутренняя пружина автоматически фиксирует его. Прозрачный корпус позволяет визуально проверить правильность глубины входа жилы. Угол установки пружины обеспечивает равномерное давление на проводник, снижая риск ослабления контакта со временем.

Преимущества

• Компактный размер - меньше занимает места в монтажной коробке по сравнению с аналогичными моделями
• Прозрачный корпус - удобство контроля за качеством монтажа
• Интегрированная контактная паста - удаляет оксидную плёнку с алюминиевых проводов и предотвращает окисление
• Защита от случайного прикосновения - токоведущие части полностью закрыты
• Надёжный контакт - исключает перегрев и короткое замыкание
• Не требует затяжки винтов, пайки или опрессовки

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется для постоянного подключения многожильных проводов без наконечника - риск выскальзывания
• Не использовать в условиях температур ниже -20 C или выше +60 C - материал ПВХ теряет эластичность
• Не применять в местах с высокой вибрацией без дополнительной фиксации

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Ответвление линии питания для розетки от основного кабеля
• Соединение алюминиевой старой проводки с новым медным кабелем
• Монтаж в шкафах управления на производственных линиях
• Замена повреждённого участка провода в стене без вскрытия всей штробы

Практические советы

• Перед вставкой провода удалите изоляцию на длину 8–10 мм - этого достаточно для надёжного контакта
• При работе с алюминием не зачищайте провод слишком сильно - паста справится с оксидом самостоятельно
• Проверьте, чтобы провод вошёл до упора - видно через прозрачный корпус
• Не используйте клемму КБМ-2273-246 (2,5 мм2) с пастой для силовых линий свыше 16 А - она рассчитана на средние нагрузки
• Храните в сухом месте - даже с пастой повышенная влажность может снизить срок службы
