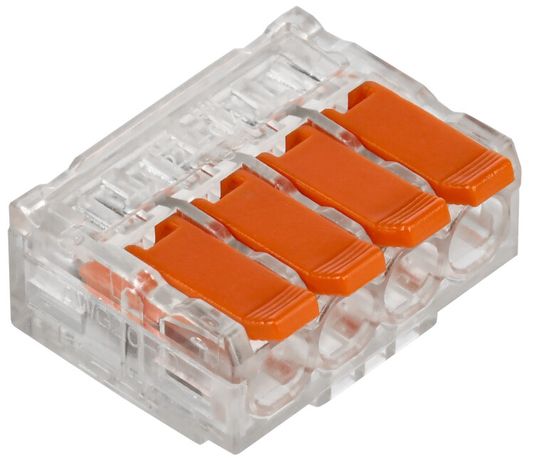

Строительно-монтажная клемма СМК 221-614 | UKZ40-614-050 IEK

Строительно-монтажная клемма СМК 221-614 от IEK - надёжное решение для быстрого и безопасного соединения до четырёх медных проводников без инструментов. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где требуется частое переподключение.

Назначение и область применения

Строительно-монтажная клемма СМК 221-614 используется для соединения одножильных и многожильных медных проводов в электрических цепях переменного и постоянного тока. Применяется в жилых, коммерческих и промышленных объектах: распределительных коробках, силовых шкафах, системах освещения, автоматизации и на станциях управления.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 450 В
• Рабочее сечение провода: 0,5–6 мм2
• Количество зажимов: 4
• Управление: рычажный механизм для фиксации проводов
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние контактов
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 221-614 совместима с медными проводниками любого типа - одножильными и многожильными. Для подключения достаточно вставить провод в гнездо и опустить рычаг. Отсоединение происходит аналогично: поднять рычаг и вытащить провод. Монтаж не требует отверток, кусачек или других инструментов. Учитывайте, что максимальное сечение - 6 мм2; более толстые провода не войдут.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в сетях до 450 В. Прозрачный корпус обеспечивает контроль за состоянием контактов без вскрытия. Надёжная фиксация провода предотвращает самопроизвольное выпадение даже при вибрациях. Серия 221 прошла испытания на механическую прочность и термическую устойчивость.

Преимущества

• Быстрая установка и демонтаж - без инструментов
• Возможность многократного подключения и отключения
• Чёткая визуальная проверка контактов через прозрачный корпус
• Высокая плотность соединений - четыре канала в одном устройстве
• Удобство при работе в ограниченном пространстве

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна оксидация и потеря контакта
• Запрещено использовать с проводами сечением менее 0,5 мм2 или более 6 мм2
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты
• Не следует использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +85 C

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение проводов от нескольких датчиков в системе автоматики
• Переподключение оборудования на производственной линии
• Монтаж временных электросетей на стройплощадке

Практические советы

• Перед подключением удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать хорошему контакту
• Для многожильных проводов слегка скрутите жилы перед вставкой - так снижается риск облома отдельных проволочек
• Проверьте, чтобы все провода были полностью вставлены - рычаг должен легко опускаться до упора
• При замене клеммы СМК 221-614 убедитесь, что новый элемент имеет тот же артикул ukz40-614-050 - отличаются только внутренние механизмы
• Не затягивайте рычаг насильно - если он не опускается, значит, провод слишком толстый или есть повреждение внутри
