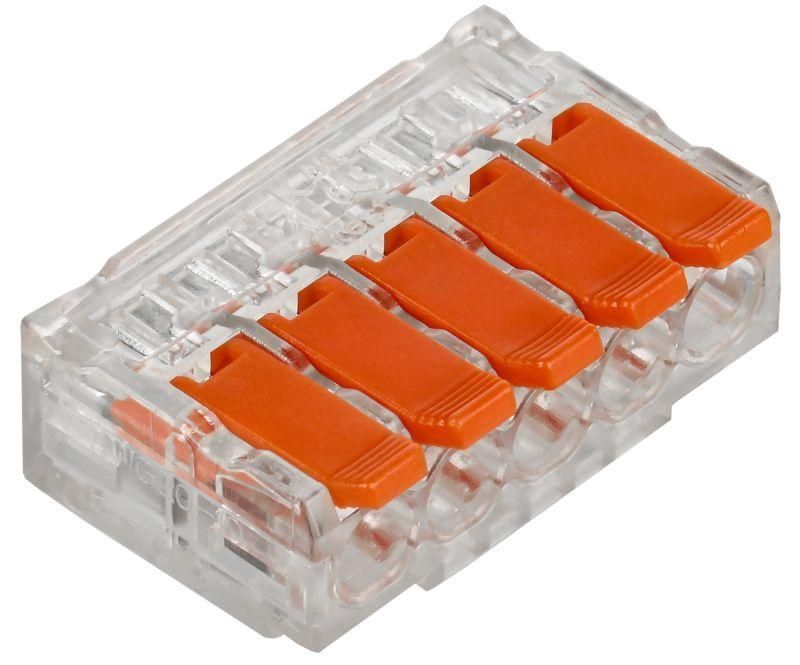

Строительно-монтажная клемма СМК 221-615 (4шт/упак) | UKZ40-615-004 IEK

Строительно-монтажная клемма СМК 221-615 от IEK - надёжное решение для быстрого и безопасного соединения проводов без инструментов. Упаковка содержит четыре клеммы, что удобно для монтажа на объектах. Эта модель подходит для работы с медными проводниками в сетях переменного и постоянного тока до 450 В.

Назначение и область применения

Строительно-монтажная клемма СМК 221-615 используется для соединения одножильных и многожильных медных проводов в распределительных коробках, щитах, на оборудовании и других точках ответвления. Подходит для временных и постоянных соединений в жилых, коммерческих и промышленных объектах. Часто применяется при монтаже освещения, розеток, систем автоматизации и слаботочных цепей.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 450 В
• Рабочее сечение провода: 0,5–6 мм2
• Количество зажимов: 5
• Управление: рычажный механизм
• Цвет корпуса: прозрачный
• Срок службы: 10 лет
• Материал контактов: медь
• Материал корпуса: самозатухающий пластик

Совместимость и монтаж

Строительно-монтажная клемма СМК 221-615 совместима с медными проводами любого типа - одножильными и многожильными. Для подключения достаточно зачистить изоляцию на 8–10 мм, вставить провод в нужный зажим и опустить рычаг. Отключение происходит аналогично: поднять рычаг, вынуть провод. Нет необходимости использовать кримперы, отвертки или другие инструменты. Каждый зажим работает автономно - можно подключать или отключать один провод, не трогая остальные.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для электроустановок до 1000 В. Прозрачный корпус позволяет визуально контролировать качество соединения. Материал корпуса самозатухающий - снижает риск распространения пламени при перегреве. Рычажный механизм исключает случайное открытие соединения. Соответствует ГОСТ Р 50044.1 и IEC 60947-7-1.

Преимущества

• Не требует инструментов - монтаж выполняется руками
• Позволяет многократно подключать и отключать провода (более 5 раз)
• Прозрачная крышка - видно состояние контакта и наличие провода
• Пять зажимов в одном устройстве - экономят место в распределительной коробке
• Высокая механическая прочность и долгий срок службы

Ограничения применения

Строительно-монтажная клемма СМК 221-615 не предназначена для:

• Алюминиевых проводов - возможна оксидация и потеря контакта
• Проводов с сечением меньше 0,5 мм2 или больше 6 мм2 - риск перегрева или плохого зажима
• Сред с высокой влажностью без защиты - хотя IP-класс не указан, в условиях постоянной сырости рекомендуется помещать в герметичную коробку
• Прямого подключения к силовым кабелям с жесткими бронированными оболочками - требуется предварительная подготовка жил

Примеры использования

• Объединение фазных проводов в распределительной коробке квартиры
• Подключение светильников к групповому выключателю
• Соединение проводов в щите управления конвейера
• Временные подключения на стройплощадке перед установкой постоянной проводки
• Замена повреждённого участка провода без демонтажа всей линии

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию - лучше всего на 8–10 мм, чтобы контакт был плотным
• Не используйте клемму для проводов с тонкими жилами, которые легко деформируются - они могут не обеспечить надёжный контакт
• Проверяйте после монтажа, что все рычаги полностью опущены - открытый рычаг = незащищённый контакт
• При использовании в местах с вибрацией (например, на станках) дополнительно закрепите клемму хомутом или в монтажном ящике
• Учитывайте, что в одной клемме СМК 221-615 можно соединить максимум пять проводов - если нужно больше, используйте несколько единиц
• При замене старой клеммы - проверьте, что новая имеет тот же диапазон сечения; СМК 221-615 от IEK идеально заменяет аналоги с такими же параметрами
