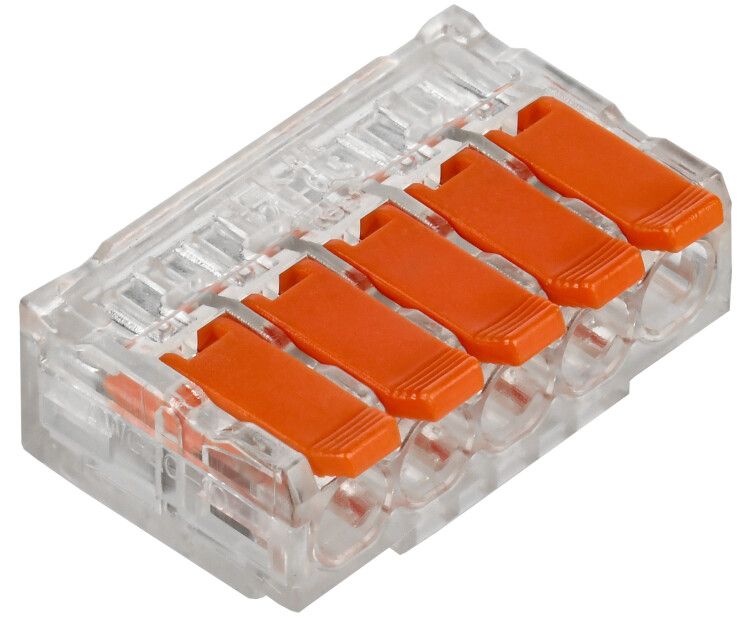

Строительно-монтажная клемма СМК 221-615 | UKZ40-615-050 IEK

Строительно-монтажная клемма СМК 221-615 от IEK - это надёжное устройство для быстрого и безопасного соединения до пяти проводников без инструментов. Подходит для монтажа в распределительных коробках, щитах и на оборудовании, где требуется частое переподключение. Артикул ukz40-615-050 соответствует модели с прозрачным корпусом и рычажным механизмом.

Назначение и область применения

Строительно-монтажная клемма СМК 221-615 используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Применяется в жилых, коммерческих и промышленных объектах: в распределительных коробках, электрических шкафах, на пультах управления, осветительных системах и автоматике оборудования.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 450 В
• Рабочее сечение провода: от 0,5 до 6 мм2
• Количество зажимов: 5
• Материал корпуса: прозрачный термостойкий пластик
• Управление: рычажный механизм для фиксации проводов
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 221-615 совместима только с медными проводниками - алюминиевые и многожильные с опрессовкой не подходят. Для подключения достаточно зачистить изоляцию на 8–10 мм, вставить провод в нужный зажим и плотно нажать рычаг. Отсоединение происходит тем же способом: поднять рычаг, вынуть провод. Монтаж возможен в любом положении, но рекомендуется устанавливать клемму вертикально для лучшего контакта и предотвращения попадания пыли.

Безопасность и стандарты

Строительно-монтажная клемма СМК 221-615 изготовлена в соответствии с требованиями ГОСТ Р 50044.2 и имеет класс защиты IP20. Корпус выполнен из самозатухающего материала, что снижает риск распространения пламени при перегреве. Напряжение 450 В позволяет использовать её в бытовых и промышленных сетях до 400 В переменного тока.

Преимущества

• Не требует инструментов - подключение и отключение одним движением рычага
• Прозрачный корпус позволяет контролировать состояние проводов и контактной группы
• Выдерживает до 10 тысяч циклов подключения/отключения
• Фиксирует провода равномерно - минимизирует нагрев и окисление контактов
• Зажимы расположены компактно - экономия места в распределительных коробках

Ограничения применения

• Не предназначен для работы с алюминиевыми, медно-алюминиевыми или гибкими многожильными проводами без наконечников
• Не рассчитана на установку вне помещений - отсутствует защита от влаги и пыли выше IP20
• Не следует применять в условиях постоянных вибраций без дополнительной фиксации
• Максимальное сечение - 6 мм2; более толстые провода не войдут в зажим

Примеры использования

• Объединение нескольких групп светильников в одной распределительной коробке
• Подключение датчиков движения и реле к основному кабелю в системах автоматизации
• Переподключение проводов при ремонте или модернизации электрооборудования
• Сборка временных электросхем на стройплощадках

Практические советы

• Перед подключением обязательно зачищайте провода до одинаковой длины - это обеспечит равномерный контакт во всех зажимах
• Не затягивайте рычаг слишком сильно - он работает механически и не требует усилия
• Если используете многожильный провод, проверьте, чтобы все жилы были внутри зажима и не торчали наружу
• Для долговечности не перегружайте клемму - максимальный ток 41 А не значит, что можно подключать нагрузку близкую к этому значению постоянно
• Артикул ukz40-615-050 - единственный вариант этой модели в каталоге IEK; другие номера не являются аналогами
