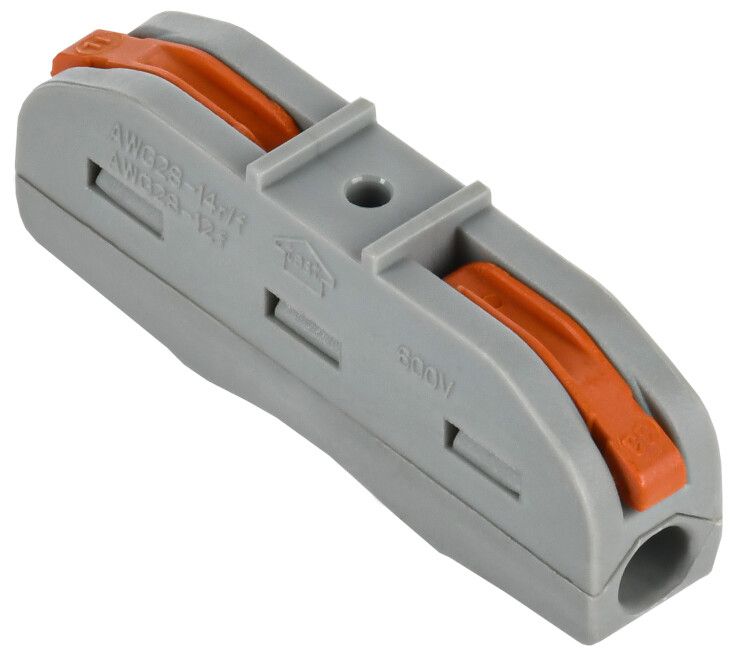

Строительно-монтажная клемма СМК 222-4111 проходная (50шт/упак) IEK - UKZ20-4111-050

Строительно-монтажная клемма СМК 222-4111 проходная от IEK - надёжное решение для быстрого и безинструментального соединения медных проводников в распределительных коробках, щитах и на объектах строительства и монтажа. Артикул ukz20-4111-050 обеспечивает прочное соединение с возможностью многократного отключения.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111 проходная используется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Подходит для внутренней проводки в жилых, коммерческих и промышленных помещениях. Применяется в распределительных коробках, силовых шкафах, на стендах и пультах управления. Особенно удобна при монтаже и последующем обслуживании - не требует пайки, сварки или специальных инструментов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Номинальное сечение провода: 4 мм2
• Диапазон сечений: от 0,08 до 4 мм2 (для многопроволочных и особо тонкопроволочных проводников)
• Количество зажимов: 2 (проходной тип - вход и выход)
• Управление: рычаг для фиксации проводника - позволяет легко затянуть или освободить провод без отвертки
• Цвет корпуса: серый
• Срок службы: 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111 проходная совместима исключительно с медными проводниками. Не применяется для алюминиевых или композитных жил. Для подключения:

• Зачистите изоляцию с провода на 8–10 мм;
• Откройте зажим, подняв рычаг;
• Вставьте провод до упора;
• Опустите рычаг - он автоматически зафиксирует жилу.

Оба контакта работают как проходные - ток проходит через клемму без перерыва. Установка возможна на DIN-рейку или крепится в распределительную коробку болтами (не входят в комплект).

Безопасность и стандарты

Строительно-монтажная клемма СМК 222-4111 проходная соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет степень защиты IP20. Конструкция предотвращает случайное прикосновение к токоведущим частям. Надёжная фиксация провода снижает риск нагрева и возгорания при нагрузке до 32 А.

Преимущества

• Быстрая установка и демонтаж - нет необходимости использовать инструмент
• Возможность многократного подключения и отключения без потери качества контакта
• Широкий диапазон сечений (0,08–4 мм2) - подходит даже для тонких гибких проводов
• Рычаг обеспечивает равномерное давление на жилу, минимизируя повреждение
• Простая визуальная проверка состояния соединения - видно, закрыт ли контакт

Ограничения применения

• Не предназначен для работы с алюминиевыми, медно-алюминиевыми или многожильными проводами с опрессовкой без подготовки
• Не рекомендуется для внешних установок - отсутствует защита от влаги и пыли выше IP20
• Не следует применять в условиях постоянных вибраций без дополнительной фиксации
• Максимальное сечение - 4 мм2; более толстые провода не войдут

Примеры использования

• Соединение групп освещения в распределительной коробке квартиры
• Подключение датчиков движения и реле в щитовой комнаты
• Переход между основным и запасным контуром на производственной линии
• Временные подключения при тестировании оборудования

Практические советы

• При использовании гибких многопроволочных проводов - слегка скрутите жилы перед вводом в клемму, чтобы они не рассыпались
• Проверяйте плотность фиксации после монтажа - легкое покачивание провода указывает на плохой контакт
• Не используйте клемму для проводов с изоляцией толще 2 мм - она может мешать полному введению жилы
• Артикул ukz20-4111-050 часто заменяет старую модель СМК 222-4111 - совместим по габаритам и функционалу
• Для долговечной работы не перегружайте клемму - максимальный ток 32 А не является режимом длительной нагрузки
