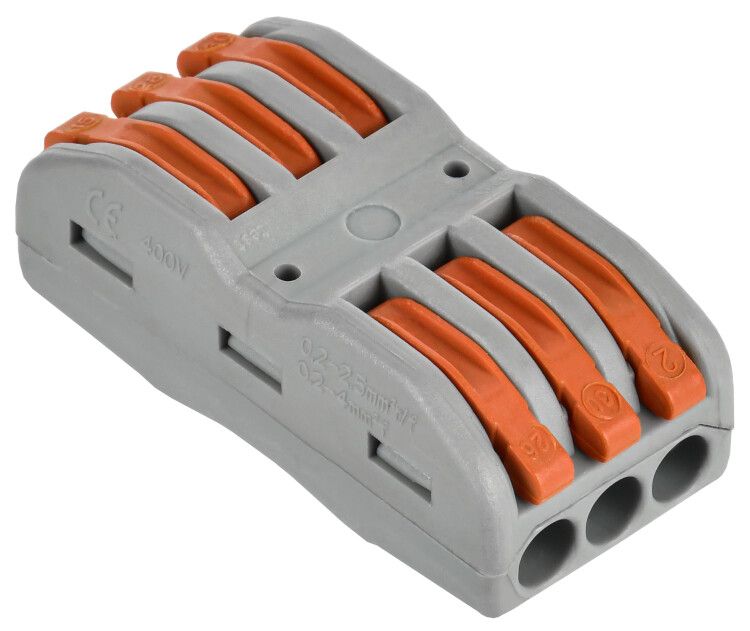

Строительно-монтажная клемма СМК 222-4133 проходная (50шт/упак) IEK - UKZ20-4133-050

Строительно-монтажная клемма СМК 222-4133 проходная от IEK - надёжное решение для быстрого и безопасного соединения проводников без инструментов. Подходит для монтажа в распределительных щитах, на объектах жилищного и промышленного строительства. Артикул ukz20-4133-050 обеспечивает совместимость с системами, требующими частой перепроверки цепей.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4133 проходная используется для создания временных или постоянных соединений между медными проводниками в электрических сетях переменного и постоянного тока. Применяется в распределительных шкафах, щитках, на участках с высокой частотой обслуживания - например, в системах освещения, автоматизации, контроля оборудования. Особенно удобна там, где требуется часто менять или проверять подключения - например, при тестировании, ремонте или модификации схем.

Технические характеристики

• Номинальное поперечное сечение: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводников: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводов)
• Количество зажимов: 6 (по три с каждой стороны - вход и выход)
• Рычаг управления: есть - позволяет легко фиксировать и освобождать провода без отверток
• Цвет корпуса: серый
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4133 проходная работает исключительно с медными проводниками - алюминиевые и комбинированные провода не подходят. Для подключения:

• Закройте рычаг - он находится в положении “заблокирован”.
• Вставьте подготовленный провод (без зачищения изоляции!) в один из зажимов до упора.
• Откройте рычаг - контакт плотно зажмёт жилу.
• Чтобы вынуть провод - снова откройте рычаг и потяните жилу.

Не используйте силовые инструменты - достаточно легкого движения рукой. Убедитесь, что сечение провода попадает в диапазон 0,08–4 мм2. Меньшие или большие жилы не будут надёжно закреплены.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в сетях до 400 В. Конструкция предотвращает случайное отключение при нормальных нагрузках. Нет открытых токоведущих частей после установки. Однако не предназначен для использования во взрывоопасной среде, вне помещений без защиты от влаги или при температуре ниже –25 C - эти условия не указаны в документации и не протестированы.

Преимущества

• Нет необходимости использовать инструмент - экономит время при монтаже и сервисном обслуживании.
• Можно многократно отключать и подключать провода без повреждения контактов.
• Шесть зажимов позволяют организовать последовательную цепь или ответвление одним устройством.
• Удобный рычаг даёт четкий механический сигнал: “провода зажаты”, когда слышен характерный щелчок.
• Герметичная конструкция снижает риск окисления контакта внутри корпуса.

Ограничения применения

• Не применяйте с алюминиевыми, медно-алюминиевыми или стальными проводами - возможен нагрев и потеря контакта.
• Не используйте в условиях повышенной влажности без дополнительной герметизации - IP-класс не указан, значит, защита от воды не гарантирована.
• Не рассчитана на импульсные нагрузки выше 32 А - например, стартеры двигателей или сварочные аппараты.
• Не рекомендовано применение в местах с вибрацией выше средней - возможно самопроизвольное ослабление контакта.

Примеры использования

• Объединение трёх групп светильников в одном распределительном щите.
• Подключение датчиков движения к основному контуру без пайки.
• Временные подключения при испытаниях электрооборудования на заводе.
• Переброска питания между двумя точками в процессе ремонта системы освещения.

Практические советы

• Перед подключением удалите изоляцию с конца провода - она должна быть полностью заполнена в зажиме, чтобы не мешала контакту.
• Если провод слишком мягкий (например, многопроволочный с большим количеством жил), слегка скрутите его перед вводом - так лучше будет зажат.
• При использовании нескольких таких клемм рядом - пометьте каждый канал маркером, особенно если они используются как переходники.
• Проверяйте затянутость контактов через 1–2 месяца после первого включения - даже качественная клемма нуждается в первичной проверке.
• Артикул ukz20-4133-050 можно заказывать в комплекте с другими элементами серии 222 - все детали совместимы по форме и креплению.
