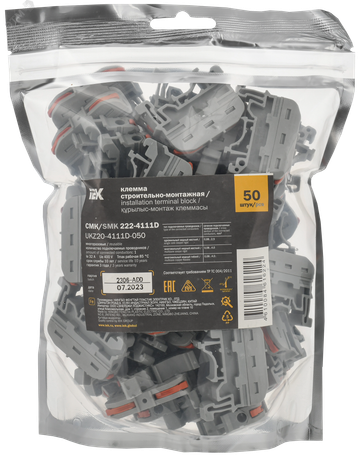

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (50шт/упак) IEK - UKZ20-4111D-050

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (50 шт/упак) от IEK предназначена для быстрого и надёжного соединения медных проводов в распределительных щитах без инструментов. Эта модель подходит для частого переподключения и используется там, где важна скорость монтажа и долгий срок службы.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (50 шт/упак) применяется для соединения одножильных и многожильных медных проводников в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Часто используется при монтаже освещения, автоматики, систем безопасности и слаботочных устройств.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочее сечение провода: 0,08–4 мм2
• Количество зажимов: 2 (проходной тип - вход и выход)
• Управление: рычажный механизм для фиксации провода
• Цвет корпуса: серый
• Срок службы: до 10 лет

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111D проходная на DIN-рейку (50 шт/упак) устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения достаточно опустить рычаг, вставить провод на нужную глубину и зафиксировать его подъёмом рычага. Инструмент не требуется - даже тонкие многопроволочные жилы фиксируются плотно без потери контакта. Удобна для работы в ограниченном пространстве щита.

Безопасность и стандарты

Клеммы соответствуют требованиям к изоляционным материалам и механической прочности, применяемым в электроустановках. Материалы корпуса самозатухающие, что снижает риск распространения пламени. Напряжение 400 В и ток 32 А обеспечивают безопасную работу в большинстве бытовых и промышленных сетей.

Преимущества

• Не требует инструментов - монтаж и демонтаж выполняются руками
• Поддерживает многократное подключение и отключение без повреждения контактов
• Одинаково хорошо работает с одножильными и многопроволочными проводниками
• Фиксация провода обеспечивается надёжным рычажным механизмом
• Высокая плотность компактного исполнения - экономия места на DIN-рейке

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окислительный контакт и нагрев
• Не рекомендован для проводов с сечением более 4 мм2 - риск плохого контакта и перегрева
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не является герметичной - не подходит для открытых уличных установок без защиты корпуса

Примеры использования

• Объединение фазных проводов в групповых автоматах освещения
• Передача сигнала между модульными устройствами в щите (например, термореле → контактор)
• Разводка нулевых и защитных проводников в этажных щитах
• Подключение датчиков и контроллеров в системах автоматизации

Практические советы

• При использовании многопроволочных проводов убедитесь, что все жилы полностью вошли в зажим - не допускайте выступающих концов
• Проверьте надёжность фиксации после монтажа - легкий рывок за провод покажет, закрепился ли он
• Учитывайте посадочный размер: клемма занимает одну позицию на DIN-рейке, поэтому рассчитывайте количество элементов заранее
• Для удобства сборки используйте сразу несколько единиц СМК 222-4111D проходная на DIN-рейку (50 шт/упак) - упаковка содержит достаточное количество для среднего щита
