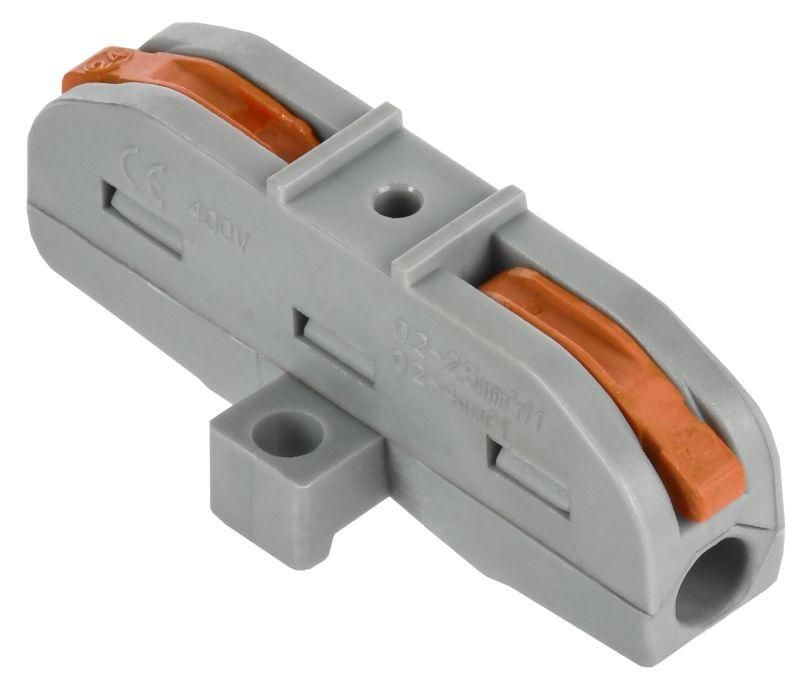

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой (4шт/упак) IEK - UKZ20-4111P-004

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой - надёжное решение для быстрого и безопасного соединения медных проводников без инструментов. Бренд IEK предлагает эту модель в упаковке по 4 штуки (артикул ukz20-4111p-004) для монтажа в распределительных коробках, щитах и на объектах с высокой частотой переподключений.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой используется для создания проходных соединений между двумя проводниками в электрических цепях переменного и постоянного тока. Подходит для установки в распределительных коробках, силовых щитах, на стендах и оборудовании, где требуется часто менять или проверять участки цепи. Применяется в жилой, коммерческой и промышленной электромонтажной практике.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 2 (проходная схема - вход и выход)
• Диапазон сечения проводников: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных гибких проводов)
• Управление: рычажный механизм - позволяет затягивать и освобождать провод без отверток
• Цвет корпуса: серый
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой совместима только с медными проводниками - алюминиевые и многожильные с опрессовкой не подходят. Для монтажа:

• Зачистите изоляцию на 5–7 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод до упора в соответствующий зажим (вход или выход);
• Закройте рычаг - он автоматически зажимает провод;
• Проверьте прочность соединения легким потягиванием.

Не требует специального инструмента. Установка возможна даже в плотном пространстве благодаря компактным габаритам.

Безопасность и стандарты

Строительно-монтажная клемма СМК 222-4111P проходная с площадкой соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет исполнение IP20 - защищена от доступа пальцев, но не рассчитана на работу во влажной среде или под открытым небом. Напряжение 400 В и ток 32 А позволяют использовать её в бытовых и промышленных сетях до 220/380 В.

Преимущества

• Быстрая установка и демонтаж - нет необходимости в отвертке или кримпере;
• Рычажный механизм обеспечивает равномерное давление на провод, снижая риск повреждения;
• Проходная схема позволяет легко организовать последовательную цепь без перемычек;
• Высокая механическая прочность контакта - минимизирует нагрев и окисление;
• Можно многократно отсоединять и подключать провода без потери качества контакта.

Ограничения применения

• Не применяется для алюминиевых, стальных или составных проводов;
• Не предназначен для работы в условиях повышенной влажности, пыли или температур ниже –25 C и выше +70 C;
• Не рекомендуется для подключения проводов сечением более 4 мм2 - возможен перегрев и потеря контакта;
• Не заменяет клеммы с заземлением или защитным отводом - только проходное соединение.

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры;
• Передача питания через несколько точек на конвейере или станке;
• Обустройство временных электросетей на стройплощадке;
• Замена вышедших из строя участков проводки без вскрытия штукатурки - достаточно вытянуть провод и подключить новый через клемму.

Практические советы

• При использовании гибких многопроволочных проводов - слегка скрутите жилы перед введением в клемму, чтобы они не выпадали;
• Не используйте клемму для проводов с изоляцией толще 2 мм - она может не войти в зажим;
• При монтаже в щитах - располагайте клеммы так, чтобы рычаг был свободно доступен для обслуживания;
• Проверяйте контакт каждые 6–12 месяцев - особенно в местах с вибрациями или перепадами нагрузки;
• Артикул ukz20-4111p-004 всегда заказывайте в комплекте по 4 штуки - этого хватает на один стандартный распределительный узел.
