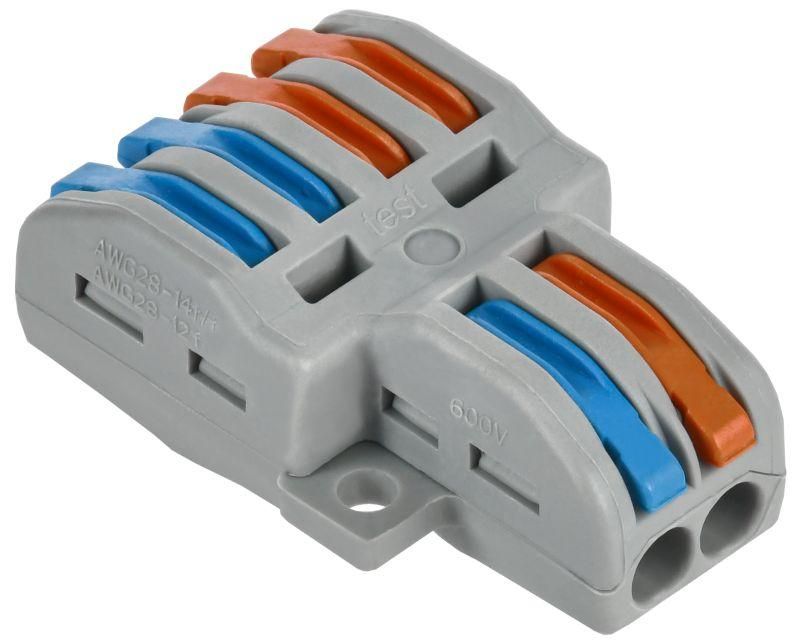

Строительно-монтажная клемма СМК 222-4124 проходная разветвительная (4шт/упак) IEK - UKZ20-4124-004

Строительно-монтажная клемма СМК 222-4124 от IEK - это надёжное, быстрое решение для соединения проводов без инструментов. Подходит для монтажа в распределительных коробках, щитах и на объектах жилой и коммерческой недвижимости. Упаковка содержит 4 клеммы, что удобно для масштабных работ.

Назначение и область применения

Строительно-монтажная клемма СМК 222-4124 используется для соединения медных проводников в электрических цепях переменного и постоянного тока. Применяется там, где нужна быстрая, безопасная и не требующая инструмента сборка: распределительные коробки, силовые щиты, освещение, розеточные группы, системы автоматизации. Подходит как для новых монтажей, так и для ремонта существующих сетей.

Технические характеристики

• Номинальное сечение провода: 4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество зажимов: 6 (два входа, четыре выхода - разветвление 2→4)
• Диапазон сечений проводников: 0,08–4 мм2 (для многопроволочных и особо тонкопроволочных)
• Управление: рычажный механизм - защёлкивание одним движением
• Цвет корпуса: серый
• Срок службы: до 10 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Клемма СМК 222-4124 совместима только с медными проводниками - алюминиевые и многожильные с опрессовкой не подходят. Для работы достаточно зачистить изоляцию на 5–7 мм и вставить провод в соответствующий зажим. Рычаг автоматически фиксирует контакт. Отключение происходит тем же рычагом - провод легко вынимается без повреждения. Монтаж возможен в любом положении, но рекомендуется устанавливать клемму вертикально, чтобы исключить самопроизвольное выпадение проводов.

Безопасность и стандарты

Клемма выполнена из самозатухающего термопластика, устойчивого к перегреву. Соответствует требованиям ГОСТ Р 50044.1-92 и международным нормам для электроустановок. Номинальные параметры (32 А / 400 В) обеспечивают безопасную работу в бытовых и промышленных сетях до 400 В. Не предназначен для подключения проводов с высокой механической нагрузкой или в условиях вибраций.

Преимущества

• Не требуется инструмент - монтаж и демонтаж выполняются руками
• Рычажный механизм обеспечивает надёжный контакт без усилия
• Один элемент заменяет несколько обычных клемм - экономит место в коробке
• Можно многократно отсоединять и подключать провода без потери качества контакта
• Чёткая маркировка зажимов позволяет избежать путаницы при подключении

Ограничения применения

• Не применяется для алюминиевых проводов
• Не рассчитана на провода сечением более 4 мм2 - риск перегрева
• Не подходит для установки вне закрытых коробок - открытое расположение запрещено
• Не использовать в местах с постоянной вибрацией, ударными нагрузками или повышенной влажностью (не имеет защиты IP)
• Запрещён монтаж в помещениях с химически активной средой

Примеры использования

• Разветвление одной фазы на три светильника в распределительной коробке
• Подключение нескольких розеток от одного кабеля в офисном помещении
• Объединение проводов в системе сигнализации или слаботочных сетях
• Замена старых “скруток” в квартире при модернизации электропроводки

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию - слишком длинная зачистка может вызвать замыкание между зажимами
• Проверяйте плотность фиксации: после вставки попробуйте слегка потянуть провод - он не должен выскальзывать
• При использовании в щите оставляйте свободное пространство вокруг клеммы - она нагревается при работе под нагрузкой
• Не смешивайте клеммы СМК 222-4124 с другими типами - они не взаимозаменяемы даже при одинаковом сечении
• При групповой замене используйте всю упаковку (4 шт.) - это снижает риск перепутать номера и снизит затраты времени
