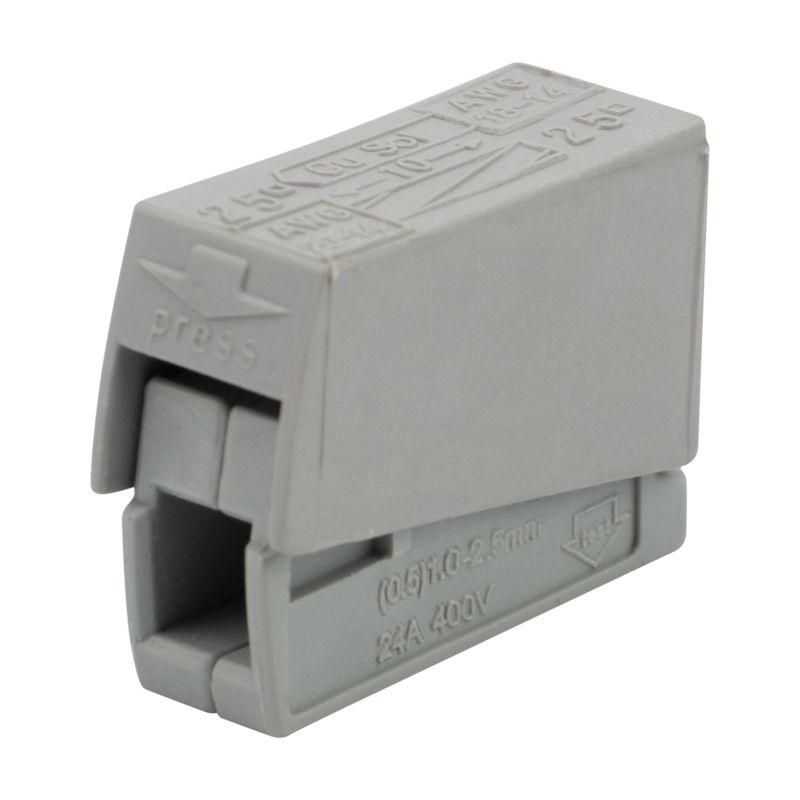

Строительно-монтажная клемма СМК 224-101 для светильника на 1 проводник (1,0-2,5)/(0,5-2,5) мм² серая| 07-2401 | Rexant MEET

Клемма строительно-монтажная СМК 224-101 от REXANT — надёжное решение для быстрого и безопасного подключения одного провода к светильнику. Подходит для монтажа в осветительных системах, где важна компактность и устойчивость к перепадам температур. Артикулы etm07-2401 и 07-2401 соответствуют одной модели.

Назначение и область применения

Клемма строительно-монтажная СМК 224-101 используется для соединения проводов между источником питания и светильником. Применяется при установке точечных, линейных и других типов осветительных приборов в помещениях и на улице. Особенно удобна при замене старых светильников или сборке новых систем освещения — позволяет избежать скруток и обеспечивает долговечное соединение.

Технические характеристики

• Тип: Однопроводная клемма
• Диапазон сечений: 0,5–2,5 мм² (для гибких проводов), 1,0–2,5 мм² (для жёстких проводов)
• Максимальное сечение: 2,5 мм²
• Минимальное сечение: 0,14 мм² (для гибких), 0,2 мм² (для жёстких)
• Номинальный ток: 24 А
• Рабочее напряжение: до 400 В
• Материал контактов: Лужёная латунь
• Материал корпуса: Самозатухающий пластик
• Цвет: Серый
• Температурный диапазон: от –40 °C до +85 °C
• Механизм фиксации: Защёлка
• Количество проводников: 1
• Упаковка: 100 штук

Совместимость и монтаж

Клемма СМК 224-101 совместима с медными и алюминиевыми проводами. Для монтажа:

• Зачистите конец провода на 6–8 мм — этого достаточно для надёжного захвата контактами.
• Вставьте провод в отверстие до щелчка — защёлка автоматически фиксирует его.
• Не используйте инструменты для затяжки — усилие задаётся конструкцией клеммы.
• Подключайте провод строго в указанную сторону: одна сторона — для светильника, другая — для сети. Обе стороны имеют одинаковый диапазон сечений, но рекомендовано соблюдать направление монтажа для равномерной нагрузки.
• Посадочный диаметр корпуса — около 9 мм; учитывайте этот размер при выборе места установки в корпусе светильника.

Безопасность и стандарты

Клемма СМК 224-101 изготовлена из самозатухающего пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям безопасности для внутреннего освещения при напряжении до 400 В. Не имеет защиты IP — применяется только внутри закрытых корпусов, распределительных коробок или светильников с герметичным исполнением.

Преимущества

• Автоматическая фиксация защёлкой — не требует винтов или инструментов.
• Лужёные латунные контакты — устойчивы к окислению, обеспечивают стабильный контакт даже при частых перепадах температуры.
• Широкий диапазон сечений — поддерживает как толстые жилы (до 2,5 мм²), так и тонкие многожильные провода (от 0,14 мм²).
• Высокая термостойкость — работает при экстремальных температурах, включая холодные условия (-40 °C).
• Компактный размер — легко помещается в ограниченном пространстве светильника.

Ограничения применения

• Не предназначен для открытой прокладки — не имеет степени защиты IP, поэтому нельзя использовать вне корпуса.
• Не рассчитана на постоянную механическую нагрузку — не следует применять там, где провод будет часто изгибаться или тянуться.
• Не допускается использование с проводами меньше 0,14 мм² — возможен плохой контакт или выпадение жилы.
• Не подходит для силовых цепей выше 24 А — превышение тока вызывает перегрев и выход из строя.
• Не рекомендуется для многократного демонтажа — защёлка теряет прочность после нескольких операций вскрытия.

Примеры использования

• Подключение светодиодных лент через драйвер в потолочных светильниках.
• Монтаж точечных LED-светильников в натяжных потолках.
• Замена старых скруток в распределительных коробках при модернизации освещения.
• Соединение проводов в настенных бра и торшерах с малым внутренним объёмом.
• Обслуживание уличных фонарей в закрытых корпусах с хорошей теплоизоляцией.

Практические советы

• Перед монтажом проверьте сечение провода — особенно важно для многожильных кабелей: они должны плотно заполнять канал, но не деформироваться при вставке.
• Если провод слишком тонкий (например, 0,2 мм²), слегка скрутите жилы перед вводом — это предотвратит выскальзывание.
• При работе с алюминием — обязательно используйте антиоксидантную пасту, чтобы избежать окисления контакта.
• Не комбинируйте эту клемму с другими типами в одном месте — лучше использовать одну модель для всей цепи, чтобы исключить различия в материалах и нагрузках.
• Храните в сухом месте — хотя корпус защищён от влаги, длительное воздействие влаги может повредить контакты.
• При заказе учтите количество: 100 штук в упаковке — оптимально для крупных объектов, но для домашних работ можно купить меньшие партии у дистрибуторов.
