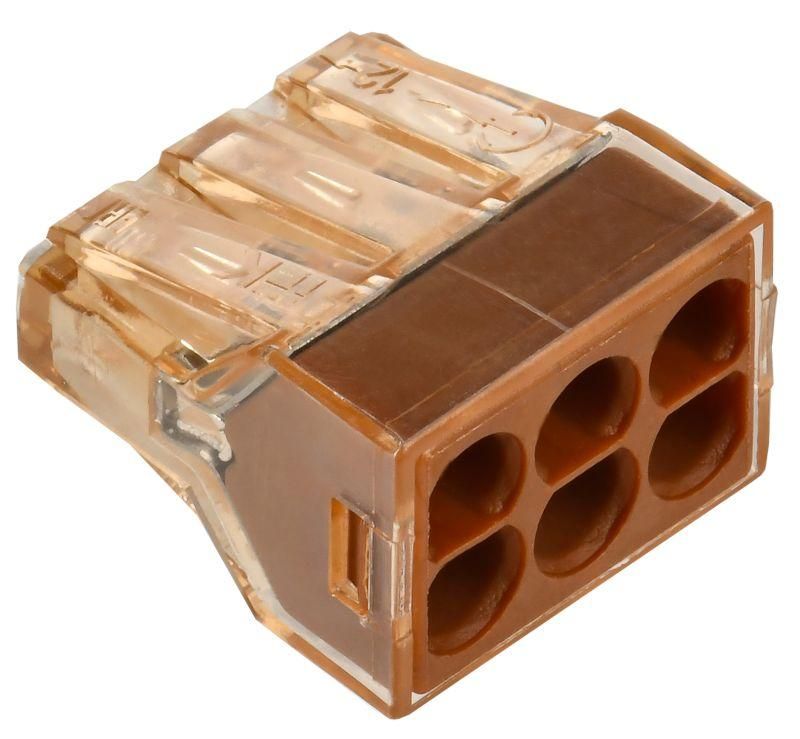

Строительно-монтажная клемма СМК 773-606 (4шт/упак) | UKZ10-606-004 IEK

Строительно-монтажная клемма СМК 773-606 от IEK - компактное устройство для быстрого и надёжного соединения одножильных медных проводов без инструментов. Упаковка содержит четыре клеммы, что удобно для монтажа в распределительных коробках, щитах и на объектах жилой и коммерческой недвижимости.

Назначение и область применения

Строительно-монтажная клемма СМК 773-606 используется для соединения однопроволочных медных проводников в электрических цепях переменного и постоянного тока. Подходит для внутренней проводки в помещениях: освещение, розетки, выключатели, бытовые приборы. Применяется в распределительных коробках, электрощитах и других точках ответвления. Клемма рассчитана на однократное использование - после установки провода не рекомендуется извлекать и переустанавливать.

Технические характеристики

• Номинальный ток: 24 А - позволяет безопасно работать с нагрузками до 5,5 кВт при 220 В
• Номинальное напряжение: 400 В - подходит для однофазной и трёхфазной сети
• Сечение подключаемых проводов: 0,75–2,5 мм2 - соответствует распространённым сечениям для освещения и розеток
• Количество зажимов: 6 - можно подключить до шести проводов в одной клемме
• Тип проводника: однопроволочные (монолитные) или гибкие - совместима с жесткими и многопроволочными проводами
• Цвет корпуса: коричневый - стандартизирован для визуального отличия от других типов клемм
• Срок службы: 10 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-606 не требует инструментов для подключения. Для монтажа:

• Зачистите конец провода на 8–10 мм
• Вставьте провод в свободный зажим до упора - слышится характерный щелчок
• Убедитесь, что провод зафиксирован плотно - легкое потягивание не должно вызывать движения
• Не перегибайте провод внутри клеммы - сохраняйте естественный радиус изгиба

Посадочный размер клеммы соответствует стандартным распределительным коробкам. Диаметр входного отверстия - около 9 мм, что обеспечивает проход проводов с изоляцией. Корпус выполнен из самозатухающего пластика, устойчивого к нагреву.

Безопасность и стандарты

Строительно-монтажная клемма СМК 773-606 соответствует требованиям ГОСТ Р 50044.1-92 и имеет сертификат соответствия ЕАС. Материалы корпуса и контактов не поддерживают горение, обеспечивают электроизоляцию и термостабильность при работе в пределах допустимой температуры +40 C. Напряжение 400 В гарантирует безопасную работу в системах TN-S и TT.

Преимущества

• Быстрая установка - нет необходимости в пассатижах, отвертках или опрессовке
• Высокая надёжность контакта - металлические пластины обеспечивают равномерное давление на проводник
• Защита от случайного выпадения - фиксация провода механическим замком
• Компактность - занимает мало места в распределительной коробке
• Удобная упаковка - 4 штуки в блистере, легко хранить и использовать по одной

Ограничения применения

• Не предназначен для многожильных проводов с тонкими жилами - требуется предварительная опрессовка или скрутка с обжимом
• Не подходит для силовых линий выше 24 А - превышение тока вызывает перегрев и выход из строя
• Не рассчитана на частую демонтаж-ремонтную операцию - после первого подключения контакт может потерять надёжность
• Не применяется во внешних условиях - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не используйте с алюминиевыми проводами - материал контактов совместим только с медью

Примеры использования

• Подключение светильников в распределительной коробке - один провод от сети, два на люстру, два на выключатель
• Разводка розеток в квартире - соединение фазы, нуля и заземления между несколькими точками
• Объединение проводов в автоматическом выключателе перед групповой нагрузкой
• Монтаж временных электросетей на стройплощадках - когда нужна скорость и минимум инструментов

Практические советы

• Перед установкой проверьте сечение провода - слишком толстый (более 2,5 мм2) не войдёт, слишком тонкий (менее 0,75 мм2) будет плохо фиксироваться
• Не смешивайте провода разных цветов в одном зажиме - лучше использовать отдельные зажимы для фазы, нуля и PE
• После монтажа протяните каждый провод рукой - если он двигается, извлеките и заново введите
• При использовании нескольких клемм СМК 773-606 в одной коробке оставляйте минимальный зазор 10 мм между ними для теплоотвода
• Храните клемму в сухом месте - даже при отсутствии IP-защиты повышенная влажность снижает срок службы контактов
