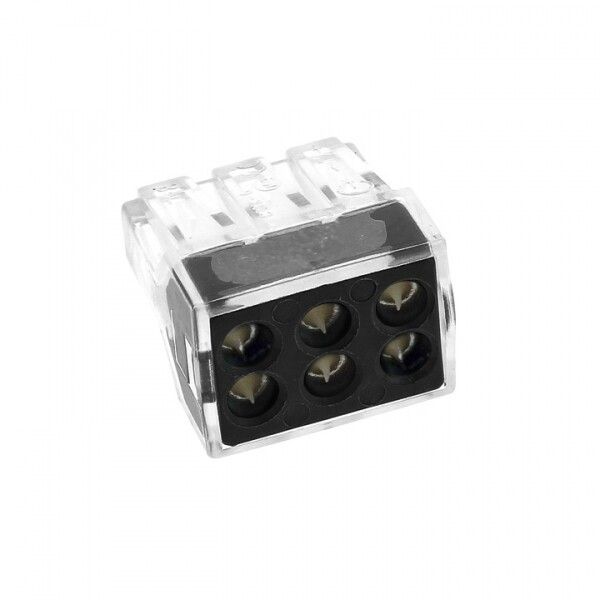

Строительно-монтажная клемма СМК 773-106 6 отверстий 1,0-2,5мм2 (50шт.) EKF PROxima | plc-smk-106

Строительно-монтажная клемма СМК 773-106 от EKF - это 6-проводная обжимная клемма с контактной пастой, предназначенная для надёжного соединения одножильных и многожильных медных проводов сечением 1–2,5 мм2 в распределительных коробках. Упаковка содержит 50 штук, что удобно для масштабных работ.

Назначение и область применения

Строительно-монтажная клемма СМК 773-106 используется для присоединения и ответвления проводов в электрических сетях переменного тока 50 Гц до 400 В. Подходит для установки в распределительных коробках, щитах, на потолках и стенах. Применяется в жилых, коммерческих и промышленных объектах. Особенно эффективна при работе с алюминиевыми и медными проводами - благодаря пасте обеспечивает долговечный контакт даже на окисленных поверхностях.

Технические характеристики

• Номинальное сечение провода: 1–2,5 мм2 (соответствует AWG 13–17)
• Количество зажимов: 6 (каждый - отдельный канал)
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Тип проводника: одножильный медь/алюминий, многожильный медь с наконечником
• Способ монтажа: обжимной (без винтов)
• Цвет корпуса: черный
• Рабочая температура: от –40 C до +40 C
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-106 совместима с любыми проводами указанного сечения - как одножильными, так и многожильными, если у них есть подходящие наконечники. Монтаж выполняется вручную: провод вставляется в гнездо до упора, после чего защёлкивается подпружиненная пластина. Никаких инструментов не требуется - достаточно усилия пальцев. Для многожильных проводов рекомендуется использовать опрессованные наконечники, чтобы избежать выскальзывания жил.

Безопасность и стандарты

Клеммы соответствуют требованиям безопасности для бытовых и промышленных электроустановок. Использование контактной пасты снижает риск перегрева и возгорания за счёт уменьшения переходного сопротивления. Серия PROxima прошла испытания на термическую стойкость и механическую прочность. Корпус выполнен из самозатухающего пластика, не поддерживающего горение.

Преимущества

• Отсутствие винтов - исключает люфт, ослабление контакта и необходимость периодической подтяжки
• Автоматическое удаление оксидной плёнки с алюминиевых проводов - повышает надёжность соединения
• Индивидуальные каналы для каждого провода - минимизирует риск замыкания между фазами
• Высокая стабильность контакта вне зависимости от квалификации монтажника
• Защита от коррозии - паста сохраняет качество соединения на протяжении всего срока службы

Ограничения применения

Не применять для проводов сечением менее 1 мм2 или более 2,5 мм2 - возможен выход из строя механизма или плохой контакт. Не использовать в условиях постоянного погружения в воду или высокой влажности (не IP67/IP68). Не рекомендовано для силовых цепей выше 24 А - превышение нагрузки вызывает перегрев. Также не следует применять с проводами из стали или сплавов, отличных от меди и алюминия.

Примеры использования

• Подключение освещения в распределительной коробке квартиры
• Ответвление линии для розеток в офисном помещении
• Соединение медного и алюминиевого провода в старом доме
• Монтаж временных электросетей на стройплощадке
• Замена повреждённого участка проводки в подвале

Практические советы

• Перед вставкой провода убедитесь, что он полностью зачищен - остатки изоляции нарушают контакт
• Для многожильных проводов используйте наконечники, запрессованные специальным клещами - это предотвращает расслоение жил
• При монтаже в плотных коробках проверьте, хватает ли места для всех 6 проводов - перегрузка затрудняет доступ
• Не смешивайте клеммы СМК 773-106 с другими типами - они не взаимозаменяемы по размеру и давлению зажима
• Храните в сухом месте - хотя паста защищает от окисления, длительное воздействие влаги может повредить пластик
