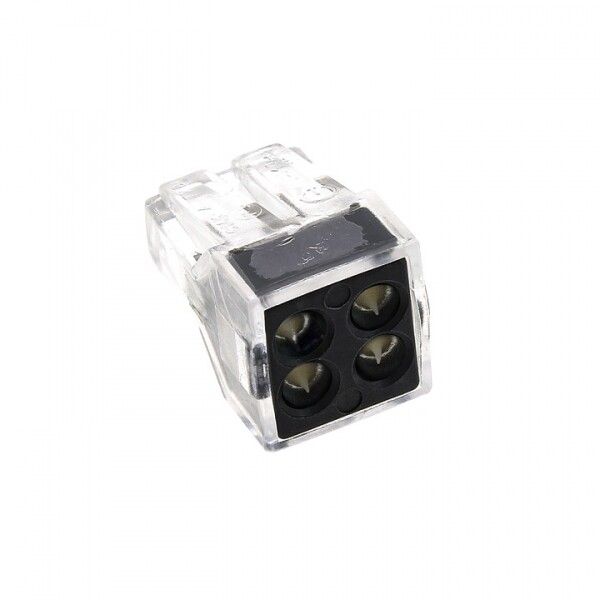

Строительно-монтажная клемма СМК 773-104 4 отверстия 1,0-2,5мм2 (100шт.) EKF PROxima | plc-smk-104

Строительно-монтажная клемма СМК 773-104 от EKF - надёжное решение для быстрого и безопасного соединения медных и алюминиевых проводов в распределительных коробках. Артикул plc-smk-104 рассчитана на работу с проводами 1–2,5 мм2, содержит четыре отдельных зажима и комплектуется контактной пастой для улучшения качества соединений.

Назначение и область применения

Строительно-монтажная клемма СМК 773-104 используется для присоединения и ответвления проводов в электрических сетях переменного тока 50 Гц до 400 В. Подходит для установки в распределительных коробках, щитах, на стендах и других точках разводки. Применяется в жилых, коммерческих и промышленных объектах, где требуется надёжное, не требующее обслуживания соединение.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Поперечное сечение провода: 1–2,5 мм2
• Диаметр кабеля: 1,13–1,83 мм
• Количество контактов: 4
• Способ монтажа: обжимной (безвинтовой, пружинный зажим)
• Тип подключения: зажимное, пружинное
• Материал корпуса: полиамид (термостойкий, самозатухающий)
• Рабочий температурный диапазон: от -20 C до +85 C
• Цвет: чёрный
• Совместимость: поддерживает многожильные медные провода с наконечником и одножильные медные/алюминиевые провода
• Гарантия: 84 месяца

Совместимость и монтаж

Строительно-монтажная клемма СМК 773-104 монтируется путём вставки подготовленного провода в отверстие до характерного щелчка - механизм фиксируется за счёт пружинной пластины. Для алюминиевых проводов рекомендовано использование контактной пасты, которая уже нанесена внутри клеммы. Монтаж не требует инструментов, кроме бокорезов и стрипперов для зачистки. Установка возможна в DIN-рейку или на поверхность с помощью крепёжных отверстий.

Безопасность и стандарты

Клеммы соответствуют требованиям безопасности для электроустановок до 1000 В. Корпус выполнен из самозатухающего полиамида, что исключает распространение пламени. Номинальные параметры (ток, напряжение, температура) обеспечивают безопасную эксплуатацию в условиях, предусмотренных ПУЭ. Паста обеспечивает защиту от окисления, снижая риск перегрева.

Преимущества

• Безвинтовой зажим - исключает человеческий фактор: качество соединения одинаково вне зависимости от опыта монтажника
• Четыре отдельных канала - каждый провод изолирован, исключает замыкание между жилами
• Автоматическое удаление оксидной плёнки с алюминия - повышает долговечность соединения
• Высокая термостойкость - выдерживает нагрев при длительной нагрузке
• Комплектация 100 штук - удобна для масштабных работ

Ограничения применения

Не допускается применение клеммы СМК 773-104 для проводов сечением менее 1 мм2 или более 2,5 мм2 - это вызывает плохой контакт и перегрев. Не подходит для многожильных проводов без наконечников - они могут выпасть из зажима. Температурный режим работы ограничен: ниже -20 C материал становится хрупким, выше +85 C - теряется прочность пластмассы. Производитель указывает диапазон -40…+40 C для гарантийной эксплуатации, но фактическая граница - +-20…+85 C.

Примеры использования

• Разводка освещения в квартире - ответвление от основного кабеля в распределительной коробке
• Подключение светильников на потолке - соединение трёх жил с одним входящим проводом
• Монтаж систем управления - подключение датчиков, реле, слаботочных устройств
• Изготовление распределительных щитов - сборка групповых линий с использованием нескольких клемм

Практические советы

• Перед вставкой провода зачищайте изоляцию точно на 9–10 мм - меньше не зафиксируется, больше может выйти из зажима
• Для алюминиевых проводов всегда используйте клемму с пастой - даже если она кажется “не нужной” - окислы увеличивают сопротивление
• Проверяйте плотность фиксации: после вставки попробуйте слегка потянуть провод - он не должен выходить
• Не смешивайте в одной клемме медные и алюминиевые провода - это создаёт гальваническую пару и ускоряет коррозию
• Артикул plc-smk-104 совместим с другими клеммами серии PROxima - легко заменить или дополнить в проекте
