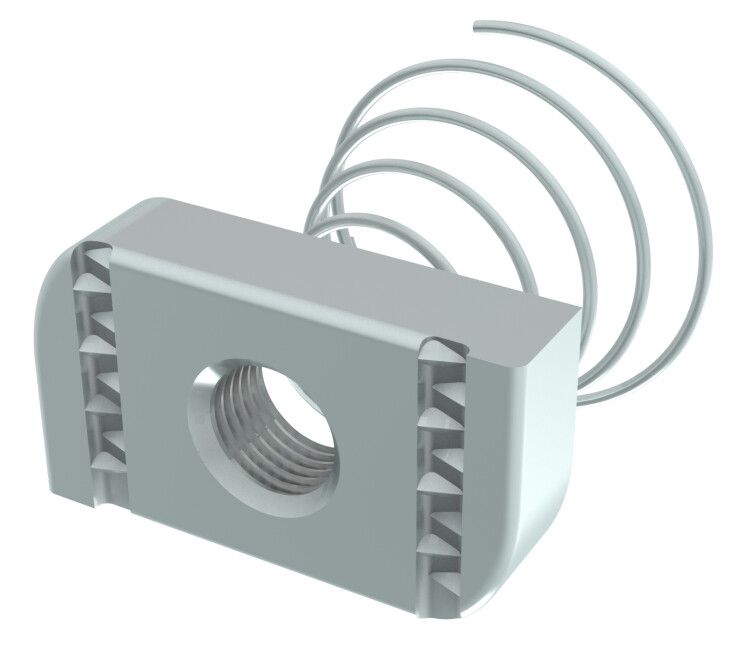

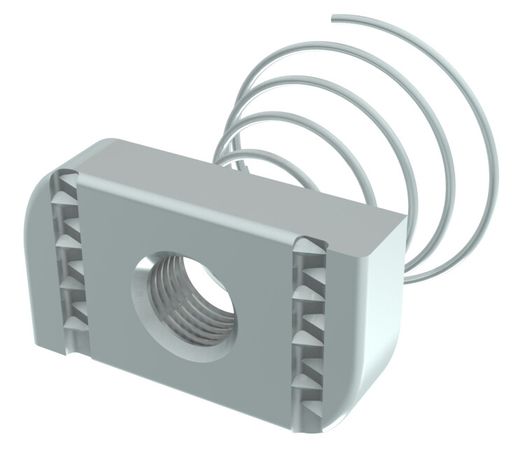

STRUT-гайка с конусной пруж. М10 | CMZ13-SGH-10 IEK

Гайка с конусной пружиной М10 от IEK (артикул cmz13-sgh-10) - это надёжный крепёж для сборки и фиксации элементов в STRUT-системах. Она сочетает в себе метрическую резьбу M10 и встроенную конусную пружину, которая предотвращает самопроизвольное выскальзывание гайки из профиля даже при вибрациях.

Назначение и область применения

Гайка с конусной пружиной М10 используется исключительно для монтажа в STRUT-профилях - стандартизованных металлических направляющих с U-образным сечением. Применяется в системах крепления: кабельных лотков, воздуховодов, трубопроводов, шкафов управления, стоек и других элементов инженерных сетей. Подходит для промышленных объектов, офисных зданий, энергообъектов и транспортной инфраструктуры.

Технические характеристики

• Резьба: М10 - соответствует стандарту ISO 4014/4017, совместима с болтами М10
• Наличие пружины: да - конусная пружина обеспечивает удерживание в профиле без дополнительного крепления
• Материал: сталь - высокая прочность на растяжение и срез
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Подходящий профиль: STRUT с шириной канала 25–38 мм (стандартный размер для большинства профилей)

Совместимость и монтаж

Гайка с конусной пружиной М10 вставляется в открытый край STRUT-профиля до щелчка - пружина расклинивается внутри канала и фиксирует её. После этого можно завинчивать болт М10. Для правильной установки:

• Убедитесь, что внутренняя ширина профиля соответствует размеру гайки (не менее 25 мм)
• Не используйте с профилями с закрытым или перфорированным сечением - гайка не сможет войти
• Затягивайте болт равномерно, чтобы не деформировать пружину

Безопасность и стандарты

Гайка соответствует требованиям к механической прочности и антикоррозийной стойкости, характерным для изделий IEK. Гальваническое цинкование соответствует DIN EN ISO 4042. Сертификаты качества доступны на сайте производителя.

Преимущества

• Фиксация без сверления и дополнительных деталей - экономия времени при монтаже
• Высокая устойчивость к вибрациям благодаря конусной пружине
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью
• Совместима со всеми типами болтов М10 - легко заменить при необходимости

Ограничения применения

• Не применяется вне STRUT-систем - не подходит для крепления к стенам, плитам или другим поверхностям
• Не рекомендовано использование в агрессивных средах (например, химических производствах) - цинковое покрытие недостаточно стойко
• Не допускается многократная переустановка - после нескольких извлечений пружина теряет удерживающую способность

Примеры использования

• Крепление кабельных лотков к потолочному STRUT-профилю в серверной комнате
• Фиксация воздуховода к вертикальной стойке в HVAC-системе
• Установка корпуса автоматического выключателя на монтажной рейке в распределительном щите
• Подвеска светильников на консольных профилях в торговых залах

Практические советы

• Перед монтажом проверьте, свободно ли входит гайка в профиль - если слишком туго, возможно, профиль деформирован
• Для частых работ выбирайте запасные гайки - пружина со временем изнашивается
• Не затягивайте болт с усилием выше 25 Нм - это может повредить резьбу или пружину
• При работе в местах с возможными ударными нагрузками дополнительно используйте контргайку или фиксатор резьбы
