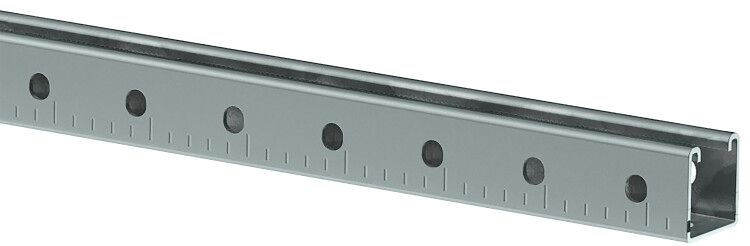

Профиль перфорированный STRUT 41x41х1000-2.0 - CLP1S-41-41-10-20 IEK

Профиль перфорированный 41x41x1000 2.0 мм от IEK (ИЭК), артикул clp1s-41-41-10-20, предназначен для сборки жёстких несущих конструкций в системах кабельной и трубопроводной инфраструктуры. Изготовлен из оцинкованной стали с толщиной стенки 2 мм, обеспечивает долговечную фиксацию оборудования в потолочных и вертикальных монтажах.

Назначение и область применения

Профиль перфорированный 41x41x1000 2.0 мм используется для создания несущих рам, стоек, консолей и траверс в системах удержания кабелей, воздуховодов, трубопроводов и электрооборудования. Подходит для монтажа в помещениях с повышенными требованиями к надёжности: серверные комнаты, производственные цеха, энергообъекты, ЖКХ. Применяется в потолочном исполнении, где требуется равномерное распределение нагрузки и возможность точного позиционирования крепёжных элементов.

Технические характеристики

• Размеры: 41×41 мм, длина 1000 мм
• Толщина стенки: 2 мм
• Материал: сталь оцинкованная (покрытие - цинк)
• Форма профиля: C-образный (S-профиль)
• Тип перфорации: три стороны - основание с прямоугольными отверстиями 12,5×27 мм, боковые грани с круглыми отверстиями Ø10,5 мм
• Ширина слота: 22 мм (для захода крепёжных элементов)
• Тип соединения: винтовое (с использованием канальных гаек и полнонарезных болтов)
• Способ монтажа: потолочный
• Срок службы: до 20 лет
• Огнестойкость: соответствует требованиям ГОСТ 14918-80

Совместимость и монтаж

Профиль совместим с комплектующими серии CLP: канальными гайками, болтами М6–М10, хомутами и кронштейнами. Для монтажа используются стандартные инструменты - шуруповёрты, гаечные ключи. Перфорация позволяет фиксировать крепления в любом месте профиля без сверления. Насечки на внутренних полках препятствуют сдвигу крепёжных элементов при вибрациях. Установка выполняется на анкерные крепления через отверстия в основании профиля. Минимальный шаг между креплениями - 1 метр при максимальной нагрузке.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80. Огнестойкий материал не распространяет пламя и сохраняет форму при температуре до 700 C. Цинковое покрытие защищает от коррозии в условиях средней влажности. Соответствует нормам безопасности для промышленных объектов и общественных зданий.

Преимущества

• Высокая несущая способность благодаря толщине 2 мм и форме S-профиля
• Универсальная перфорация - можно крепить оборудование в любой точке
• Защита от сдвига за счёт насечек на внутренних полках
• Легко модифицируется: можно резать, гнуть, комбинировать с другими профилями
• Не требует специального оборудования для установки
• Долгий срок службы - до 20 лет без замены

Ограничения применения

• Не рекомендован для постоянного контакта с агрессивными химическими веществами (кислоты, щёлочи)
• Не предназначена для наружного монтажа без дополнительной защиты от осадков и УФ-лучей
• Запрещено использовать с крепёжом большего диаметра, чем 10,5 мм - риск деформации перфорации
• При монтаже в местах с частыми механическими ударами необходимо усиливать крепление

Примеры использования

• Подвеска силовых кабелей в серверных помещениях
• Крепление воздуховодов и трубопроводов в промзонах
• Сборка опорных стоек для распределительных щитов
• Фиксация светильников и кабельных лотков на потолке
• Обустройство кабельных трасс в больницах, школах, торговых центрах

Практические советы

• Выбирайте болты и канальные гайки с учётом диаметра отверстий (Ø10,5 мм) - лучше использовать M6–M8
• При необходимости удлинения профиля используйте соединители типа “муфта” - не допускайте перекосов
• При монтаже на потолок проверьте несущую способность базовой конструкции - нагрузка на один профиль до 150 кг при правильном креплении
• Для удобства сборки заранее наметьте места крепления по перфорации - это экономит время и исключает ошибки
• Проверяйте целостность цинкового покрытия после резки - при повреждении обработайте края антикоррозийным составом
