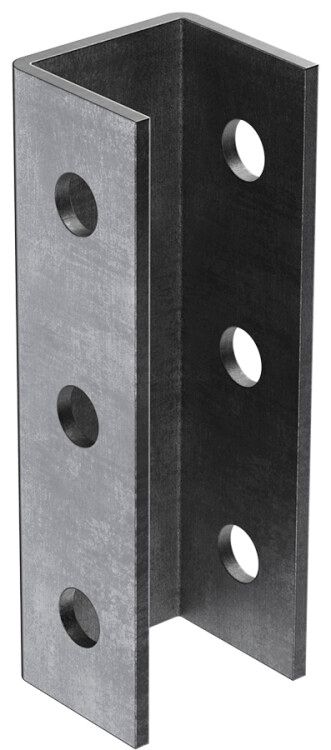

Крепление приварное для STRUT-профиля BS | CLM50D-PKS-150-40-BS IEK

Крепление приварное для STRUT-профиля BS от IEK (артикул clm50d-pks-150-40-bs) предназначено для надёжной фиксации профилей системы STRUT на металлических конструкциях путём сварки. Это решение используется там, где требуется прочная база для кабельных трасс, оборудования или трубопроводов.

Назначение и область применения

Крепление приварное для STRUT-профиля BS применяется для установки STRUT-системы на несущие металлоконструкции - например, на балки, рамы, прогоновые конструкции кабельных эстакад или опоры. После приварки к основе через отверстие с резьбой M10 устанавливается STRUT-профиль с помощью болтов или гаек. Подходит для промышленных объектов, энергообъектов, цехов с высокой нагрузкой на кабельную инфраструктуру.

Технические характеристики

• Диаметр резьбы: 10 мм (M10) - позволяет использовать стандартные метизы для крепления STRUT-профиля
• Материал: сталь - обеспечивает механическую прочность и жесткость
• Покрытие: оцинковка горячим способом по методу Сендзимира - защищает от коррозии даже в агрессивных средах
• Тип изделия: крепеж приварной
• Модель/исполнение: потолочный кронштейн - ориентирован на вертикальную установку снизу вверх
• Срок службы: до 20 лет - при соблюдении условий эксплуатации и правильном монтаже

Совместимость и монтаж

Крепление приварное для STRUT-профиля BS совместимо со всеми типами STRUT-профилей серии BS. Для монтажа:

• Подготовьте поверхность: удалите краску, ржавчину, масло на месте сварки
• Закрепите изделие точечной или сплошной сваркой к несущей конструкции
• Дождитесь остывания металла перед установкой STRUT-профиля
• Фиксируйте профиль через резьбовое отверстие M10 с помощью болта и гайки

Не используйте для монтажа на деревянные, пластиковые или неметаллические основания - изделие требует металлической поверхности для сварки.

Безопасность и стандарты

Произведённое по технологии Сендзимира оцинкование соответствует требованиям ГОСТ 14918 и обеспечивает долговременную защиту от коррозии. Материал соответствует нормам безопасности для промышленного оборудования. Применение в соответствии с проектными решениями исключает риск аварийного отсоединения.

Преимущества

• Высокая прочность благодаря стальной конструкции и качественной сварке
• Устойчивость к внешним воздействиям - оцинковка по Сендзимира сохраняет целостность покрытия даже после сварки
• Долгий срок службы - до 20 лет без замены при правильной установке
• Стандартный размер резьбы M10 - совместимость с широким спектром метизов

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты при постоянном контакте с водой - хотя оцинковка устойчива, длительное воздействие осадков снижает срок службы
• Не рекомендуется применять в условиях повышенной химической активности (например, кислотные пары, щелочи) без проверки совместимости
• Требует наличия сварочного оборудования и квалифицированного персонала - невозможно смонтировать без сварки

Примеры использования

• Крепление кабельных эстакад на заводах и в производственных цехах
• Фиксация воздуховодов, трубопроводов и шинопроводов к металлическим фермам
• Обустройство систем управления и автоматизации на площадках с высокой вибрацией
• Монтаж светильников и оборудования на потолочных конструкциях в логистических терминалах

Практические советы

• Перед сваркой проверьте соответствие толщины основания - минимальная толщина стали должна быть не менее 3 мм
• Используйте защитные средства при сварке - нагрев материала вызывает выделение цинка, который опасен при вдыхании
• После сварки осмотрите швы на предмет трещин и непроваров - слабый шов снижает всю надёжность всей системы
• Для удобства сборки можно предварительно закрутить гайку на резьбу M10 - так она не будет проворачиваться во время монтажа профиля
• Артикул clm50d-pks-150-40-bs - это именно потолочный вариант; для стенового или горизонтального монтажа выбирайте другие модели серии STRUT
