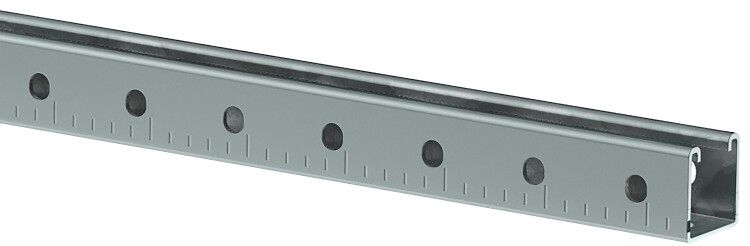

Профиль перфорированный STRUT 41х41х1000-2.5 ИЭК CLP1S-41-41-10-25 IEK

Профиль перфорированный STRUT 41х41 L1000 2.5 мм от IEK - это универсальный металлический элемент для сборки жёстких несущих конструкций в системах кабельной трассировки, оборудования и инженерных коммуникациях. Артикул clp1s-41-41-10-25 соответствует ГОСТ 14918-80 и предназначен для потолочного монтажа с использованием винтовых соединений.

Назначение и область применения

Профиль перфорированный STRUT 41х41 L1000 2.5 мм используется для создания несущих рам, стоек, консолей и траверс в промышленных, коммерческих и объектных системах. Подходит для монтажа кабельных лотков, трубопроводов, воздуховодов, светильников, автоматики и другого оборудования. Применяется в цехах, АЗС, транспортных узлах, серверных, энергообъектах и других местах, где требуется надёжная и модульная система крепления.

Технические характеристики

• Форма профиля: C-образный (С-профиль)
• Размеры: 41×41 мм, длина 1000 мм
• Толщина стенки: 2,5 мм
• Материал: оцинкованная сталь
• Покрытие: цинк (защита от коррозии)
• Тип перфорации: три стороны - основание с прямоугольными отверстиями 12,5×27 мм, боковые грани с круглыми отверстиями Ø10,5 мм
• Ширина слота: 22 мм - позволяет использовать стандартные крепёжные элементы типа канальных гаек
• Огнестойкость: да - сохраняет форму при воздействии открытого пламени
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80

Совместимость и монтаж

Профиль STRUT 41х41 L1000 2.5 мм совместим с комплектующими IEK серии CLP: канальными гайками, полнонарезными болтами, хомутами и кронштейнами. Монтаж осуществляется потолочно - с помощью анкеров, подвесов или креплений к несущим конструкциям. Перфорация обеспечивает свободную регулировку положения крепёжных элементов вдоль всей длины профиля. Насечки на внутренних полках препятствуют сдвигу установленных деталей. Для сборки используются инструменты: шуруповёрт, ключи, сверло по металлу.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Цинковое покрытие защищает от коррозии в условиях средней влажности и температур от –40C до +60C. Соответствует нормам для промышленных систем крепления.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и жёсткой C-форме
• Универсальная перфорация - можно крепить оборудование в любом месте профиля
• Легко собирается и модифицируется без сварки
• Цинковое покрытие увеличивает срок службы и снижает потребность в обслуживании
• Поддерживает стандартизованные комплектующие - совместим с широким спектром крепёжа

Ограничения применения

• Не рекомендуется для постоянного контакта с агрессивными химическими веществами (кислоты, щёлочи)
• Не предназначена для наружного монтажа без дополнительной защиты от осадков и УФ-лучей
• При нагрузках выше расчётных возможен прогиб - необходимо проводить расчёты по моменту инерции и изгибу
• Не подходит для монтажа в помещениях с частыми механическими ударами без внешнего кожуха

Примеры использования

• Крепление кабельных лотков в производственных цехах
• Сборка стоек для распределительных щитов и шкафов управления
• Фиксация воздуховодов и трубопроводов в офисных и торговых зданиях
• Монтаж светильников и камер видеонаблюдения на потолочных конструкциях
• Обустройство кабельных трасс в серверных и телекоммуникационных помещениях

Практические советы

• При заказе учитывайте длину профиля - 1000 мм удобно резать на части, но точность реза влияет на качество соединения
• Для максимальной жёсткости используйте два параллельных профиля с перемычками
• Выбирайте канальные гайки и болты с шагом резьбы, соответствующим перфорации (Ø10,5 мм)
• Проверьте посадочный диаметр крепёжных элементов перед закупкой - он должен точно входить в отверстия
• При длительном хранении держите профили в сухом помещении - даже оцинкованная сталь может окисляться при высокой влажности
• Артикул clp1s-41-41-10-25 - часть серии CLP от IEK; все комплектующие этой серии взаимозаменяемы
