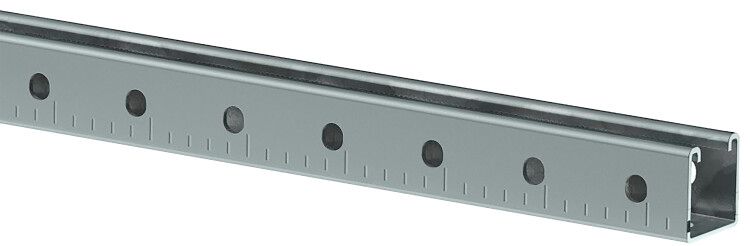

Профиль перфорированный STRUT 41х41х600-2.5 HDZ ИЭК CLP1S-41-41-06-25-M-HDZ IEK

Профиль перфорированный STRUT 41x41x600-2,5 мм горячеоцинкованный от IEK - это универсальный металлический элемент для сборки жёстких несущих конструкций в системах кабельной разводки, трубопроводов и оборудования. Артикул clp1s-41-41-06-25-m-hdz соответствует серии CLP HDZ и предназначен для долговременной эксплуатации в промышленных условиях.

Назначение и область применения

Профиль перфорированный STRUT 41x41x600-2,5 мм горячеоцинкованный используется для создания несущих рам, стоек, кронштейнов и траверс. Подходит для монтажа кабельных лотков, воздуховодов, трубопроводов, шкафов управления и другого оборудования. Применяется в промышленных зонах, на заводах, в распределительных пунктах, вентиляционных камерах и других объектах с высокими требованиями к надёжности и сроку службы.

Технические характеристики

• Размеры профиля: 41×41 мм, длина 600 мм
• Толщина стенки: 2,5 мм
• Материал: углеродистая сталь
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Тип перфорации: три стороны - основная перфорация 12,5×27 мм и боковые отверстия Ø10,5 мм
• Ширина слота: 22 мм - позволяет использовать стандартные крепления типа “канальная гайка”
• Огнестойкость: да - материал не поддерживает горение
• Способ монтажа: потолочный - оптимизирован для крепления к перекрытиям
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80

Совместимость и монтаж

Профиль совместим с комплектующими серии CLP HDZ: канальными гайками, полнонарезными болтами, хомутами и крепёжными планками. Монтаж выполняется через перфорированные отверстия - крепление осуществляется винтовым способом. Насечки на внутренних полках препятствуют сдвигу крепёжных элементов при нагрузке. Для установки на потолок рекомендуется использовать анкерные болты или подвесы с регулировкой высоты. Убедитесь, что шаг между точками крепления не превышает 1,5 м при равномерном распределении веса.

Безопасность и стандарты

Профиль соответствует ГОСТ 14918-80 и обеспечивает огнестойкость согласно нормам для промышленного электрооборудования. Горячее цинкование повышает устойчивость к коррозии, снижает риск аварий из-за разрушения креплений. Сертификаты соответствия доступны у производителя IEK.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме C-профиля
• Универсальность: один профиль можно использовать для множества задач - от кабельных трасс до подвеса труб
• Легкая сборка: перфорация позволяет крепить элементы без сверления на месте
• Долговечность: горячее цинкование гарантирует защиту от ржавчины в течение 20 лет
• Предотвращение сдвига: насечки на полках исключают проскальзывание креплений

Ограничения применения

Не применяется в условиях постоянного контакта с открытым пламенем или температурой выше +120 C. Не рекомендован для монтажа в морской зоне с повышенной солёностью - хотя цинк защищает, длительное воздействие солевых паров требует дополнительной защиты. Не подходит для использования в качестве несущего элемента в конструкциях с динамическими или ударными нагрузками без расчётного усиления.

Примеры использования

• Подвес кабельных лотков в производственных цехах
• Фиксация вентиляционных каналов к потолочному перекрытию
• Сборка стоек для шкафов автоматизации
• Крепление трубопроводов в тепловых пунктах
• Обустройство маршрутов для силовых и слаботочных кабелей в серверных помещениях

Практические советы

• При заказе учитывайте длину 600 мм - при необходимости резки используйте ножницы по металлу или диск на болгарке с защитой от искр
• Для максимальной жёсткости комбинируйте несколько профилей в виде решётчатой конструкции
• Проверьте соответствие диаметра болта и ширины слота (22 мм) перед закупкой крепёжа - подходят M8–M10
• При монтаже на потолок используйте вытяжные анкеры с проверенным усилием затяжки - недостаточно плотное крепление вызывает вибрацию
• Артикул clp1s-41-41-06-25-m-hdz - это часть серии CLP HDZ; все комплектующие этой серии взаимозаменяемы
