Уголок крепежный двойной усиленный для STRUT-профиля HDZ | CLM50D-UUS-107-40-HDZ IEK

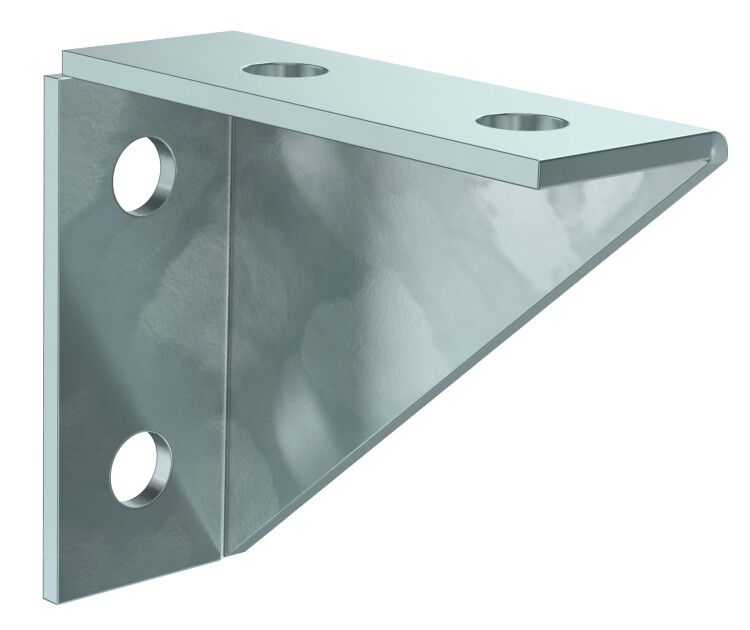

Уголок крепежный двойной усиленный для STRUT-профиля HDZ от IEK - надежный соединительный элемент для сборки жестких металлических конструкций на базе STRUT-системы. Изделие выполнено из оцинкованной стали с горячим цинкованием, что обеспечивает долговечность даже в агрессивных условиях. Артикул clm50d-uus-107-40-hdz подходит для фиксации профилей к вертикальным поверхностям, например, при монтаже кабельных трасс, трубопроводов или оборудования на стенах.

Назначение и область применения

Уголок крепежный двойной усиленный для STRUT-профиля HDZ используется для создания угловых соединений между C-профилем STRUT и вертикальной поверхностью - стеной, колонной или опорной конструкцией. Применяется там, где требуется повышенная жесткость и устойчивость к нагрузкам: в системах крепления кабельных лотков, вентиляционных каналов, трубопроводов, светильников и другого оборудования.

Технические характеристики

• Тип изделия: уголок крепежный двойной усиленный
• Совместим с: C-профилем STRUT-системы
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование (HDZ)
• Исполнение: для крепления к стене
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок совместим с любыми элементами STRUT-системы, имеющими стандартную ширину 40 мм. Для установки используются болты M8/M10 (не входят в комплект) через предварительно просверленные отверстия. Уголок крепится к стене анкерными болтами или химическими анкерами - в зависимости от типа основания (бетон, кирпич, металл). Монтаж выполняется после предварительного выравнивания и разметки положения профиля. Гарантирована точная посадка без люфтов благодаря жесткой геометрии детали.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для оцинкованных сталей по GOST 14918. Горячее цинкование (HDZ) обеспечивает защиту от электрохимической коррозии, что делает продукцию безопасной для использования в помещениях с высокой влажностью, на открытых площадках и в промышленных зонах с агрессивной средой.

Преимущества

• Двойная усиленная конструкция повышает несущую способность по сравнению с одиночными уголками
• Горячее цинкование защищает от ржавчины дольше, чем холодное покрытие
• Высокая прочность материала снижает риск деформации под нагрузкой
• Не требует дополнительной антикоррозийной обработки при монтаже
• Поддерживает модульную сборку - легко комбинируется с другими элементами STRUT-системы

Ограничения применения

• Не предназначены для работы при температурах выше +100 C - возможна потеря адгезии цинкового покрытия
• Не рекомендовано применение в контакте с морской водой или солями хлора без дополнительной защиты
• Запрещено использование в качестве несущего элемента в конструкциях с динамическими ударными нагрузками (например, вибрационное оборудование без демпферов)
• Требуется проверка несущей способности стены перед креплением - особенно при использовании на легких перегородках

Примеры использования

• Крепление кабельных лотков к бетонной стене в распределительном щите
• Фиксация вентиляционных каналов в промышленном цехе
• Монтаж осветительных приборов на внешней стене здания
• Создание рам для крепления технологического оборудования в пищевой промышленности
• Обустройство креплений для трубопроводов в подвале с высокой влажностью

Практические советы

• Перед монтажом проверьте внутренний размер C-профиля - он должен точно соответствовать 40 мм; иначе возникнет люфт
• Для максимальной долговечности используйте болты с оцинкованным или нержавеющим покрытием
• При работе с тяжелыми нагрузками - применяйте два уголка на один участок профиля вместо одного
• При монтаже на старые бетонные стены - сверлите отверстия в местах без арматуры, используйте пробойник для контроля глубины
• Артикул clm50d-uus-107-40-hdz от IEK - выбирайте этот вариант, если нужна гарантия 20 лет и соответствие сериям STRUT
