Уголок крепежный двойной усиленный для STRUT-профиля EZ | CLM50D-UUS-107-40 IEK

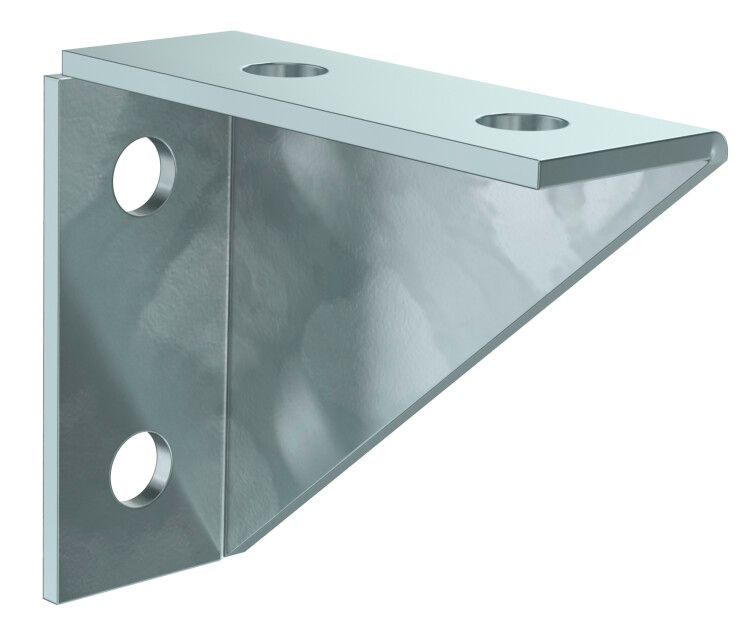

Уголок крепежный двойной усиленный для STRUT-профиля от IEK (артикул clm50d-uus-107-40) - надежный соединительный элемент для сборки жестких металлических конструкций на базе STRUT-системы. Подходит для фиксации профилей под углом 90°, особенно там, где требуется повышенная нагрузочная способность.

Назначение и область применения

Уголок крепежный двойной усиленный для STRUT-профиля используется для создания уголковых соединений между двумя C-профилями STRUT-системы. Применяется при монтаже опорных конструкций, кронштейнов, стоек, лестниц, трубопроводных трасс и других систем, требующих прочного и долговечного крепления к стене или другому вертикальному основанию.

Технические характеристики

• Тип изделия: Уголок крепежный двойной усиленный
• Материал: Сталь оцинкованная - обеспечивает устойчивость к коррозии
• Покрытие: Цинк - антикоррозийное защитное покрытие по ГОСТ 17083
• Тип крепления: Болтовое - позволяет использовать болты M8–M10 (не входят в комплект)
• Применимость: Только для C-профиля STRUT-системы (совместим с профилем шириной 40 мм)
• Исполнение: Для крепления к стене - имеет два перпендикулярных плеча с отверстиями для фиксации
• Срок службы: До 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Уголок совместим исключительно с C-профилями STRUT-системы (например, от IEK). Отверстия на плечах соответствуют стандартному шагу 25 мм, что позволяет точно выставлять положение профилей. Монтируется с помощью болтов M8–M10 и гаек - необходимо предварительно просверлить отверстия в стене или несущей поверхности. Каждое плечо уголка крепится к профилю через боковые пазы, после чего вся конструкция фиксируется к стене анкерными болтами.

Не используйте этот уголок с другими типами профилей (например, U-образными или круглыми) - он не будет плотно садиться и потеряет несущую способность.

Безопасность и стандарты

Произведён из стали, соответствующей требованиям ГОСТ 14637 и ГОСТ 17083. Оцинкованное покрытие защищает от коррозии в помещениях с нормальной влажностью. Соответствует требованиям безопасности для стационарных металлоконструкций в промышленных и коммерческих объектах.

Преимущества

• Двойное усиление - повышает жесткость и допустимую нагрузку по сравнению с одиночными уголками
• Оцинкованная сталь - устойчивость к ржавчине даже в условиях повышенной влажности
• Простота монтажа - совместима с существующими крепежами STRUT-системы
• Высокая долговечность - срок службы до 20 лет без потери механических свойств

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты - цинк не выдерживает постоянного воздействия осадков и солевых растворов
• Не рекомендуется применять в средах с высокой химической активностью (кислоты, щелочи)
• Требуется точное соответствие размера профиля - не работает с профилями шириной менее 38 мм или более 42 мм
• Не является самонесущим элементом - всегда нужна фиксация к несущей стене или другой жесткой конструкции

Примеры использования

• Крепление шкафов управления и распределительных устройств к стене в цехах
• Фиксация воздуховодов и трубопроводов в промышленных зданиях
• Сборка платформ и лестниц для обслуживания оборудования
• Подвеска светильников и кабельных трасс в производственных помещениях

Практические советы

• Перед установкой проверьте внутренний размер профиля - он должен быть 40×40 мм +-0,5 мм
• Используйте болты класса прочности 8.8 и гайки с шайбами для равномерного распределения нагрузки
• При монтаже на бетонную стену применяйте анкерные болты длиной не менее 60 мм
• Не затягивайте болты слишком сильно - это может деформировать пазы профиля
• Для длительной эксплуатации в сыром помещении дополнительно смажьте места соединения консервирующей смазкой
