Профиль перфорированный STRUT 41х41х900-2.5 ИЭК CLP1S-41-41-09-25 IEK

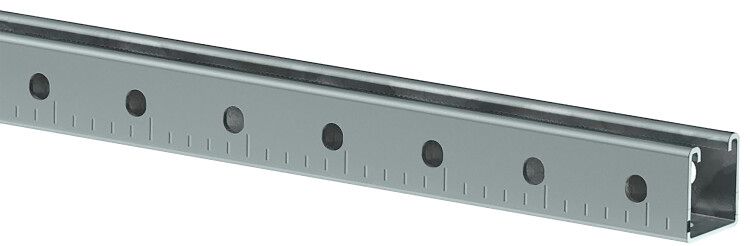

Профиль перфорированный STRUT 41x41x900-2.5 от IEK - это универсальный металлический элемент для сборки жёстких несущих конструкций под кабельные трассы, оборудование и инженерные сети. Артикул clp1s-41-41-09-25 соответствует серии CLP и предназначен для потолочного монтажа в условиях повышенной нагрузки.

Назначение и область применения

Профиль перфорированный STRUT 41x41x900-2.5 используется для создания несущих рам, стоек, консолей и траверс в системах удержания кабелей, трубопроводов, воздуховодов и оборудования. Подходит для установки в помещениях с высокими требованиями к надёжности - производственные цеха, серверные комнаты, энергообъекты, транспортные терминалы. Благодаря перфорации и стандартизированному формату позволяет собирать модульные системы без сварки.

Технические характеристики

• Форма профиля: C-образная (С-профиль)
• Размеры: 41×41 мм, длина 900 мм
• Толщина стенки: 2,5 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: три стороны - основание с прямоугольными отверстиями 12,5×27 мм, боковые грани с круглыми отверстиями Ø10,5 мм
• Ширина слота: 22 мм - обеспечивает совместимость с креплениями типа «канальная гайка»
• Тип соединения: винтовое (болты и гайки через перфорацию)
• Способ монтажа: потолочный
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80

Совместимость и монтаж

Профиль STRUT 41x41x900-2.5 совместим с комплектующими серии CLP: канальными гайками, полнонарезными болтами М6–М8, хомутами и кронштейнами с подходящим шагом перфорации. Для монтажа используются стандартные инструменты - шуруповёрт, ключи, уровень. Установка выполняется на потолочные крепления (анкерные болты, подвесы), расстояние между точками крепления рекомендуется не более 1,5 м при максимальной нагрузке. Насечки на внутренних полках препятствуют проскальзыванию крепёжных элементов при вибрациях.

Безопасность и стандарты

Произведён в соответствии с ГОСТ 14918-80, что гарантирует механическую прочность и однородность материала. Оцинкованное покрытие защищает от коррозии в средах с повышенной влажностью. Продукт не выделяет токсичных веществ при нагреве и соответствует требованиям пожарной безопасности - не распространяет пламя. Сертификаты соответствия доступны у производителя IEK.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и жёсткой форме профиля
• Универсальность: один тип профиля заменяет несколько видов крепёжных решений
• Легкая сборка без сварки - снижение времени монтажа и затрат
• Цинковое покрытие обеспечивает долговечность даже в сырых помещениях
• Перфорация с трёх сторон даёт гибкость в расположении креплений
• Наличие насечек исключает сдвиг деталей при эксплуатации

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от осадков и УФ-лучей
• Подходит только для винтовых соединений - нельзя использовать с заклёпочными или клеевыми методами
• Максимальная нагрузка зависит от шага опор; при превышении допустимых значений возможна деформация
• Не рекомендуется применять в агрессивных химических средах (например, кислотные пары, щёлочи)
• Длина 900 мм требует дополнительных опор при длинных участках (>3 м)

Примеры использования

• Крепление силовых кабелей и светильников в производственных залах
• Сборка каркасов для распределительных щитов и автоматизации
• Подвеска воздуховодов и трубопроводов в офисных и медицинских учреждениях
• Обустройство кабельных лотков на потолке серверных помещений
• Фиксация оборудования на конвейерах и станках с вибрацией

Практические советы

• Выбирайте болты и канальные гайки с диаметром резьбы M6–M8 - они идеально подходят под ширину слота 22 мм
• При монтаже на потолок используйте анкерные подвесы с регулировкой высоты для выравнивания уровня
• Не забудьте проверить посадочный диаметр крепёжных элементов - он должен точно соответствовать отверстию Ø10,5 мм
• Для увеличения жёсткости конструкции можно комбинировать два профиля STRUT 41x41x900-2.5 в виде буквы “П”
• При необходимости удлинения - соединяйте профили с помощью специальных муфт, а не просто встык
• Артикул clp1s-41-41-09-25 легко найти в каталогах IEK - он часть единой системы CLP, поэтому все комплектующие взаимозаменяемы
