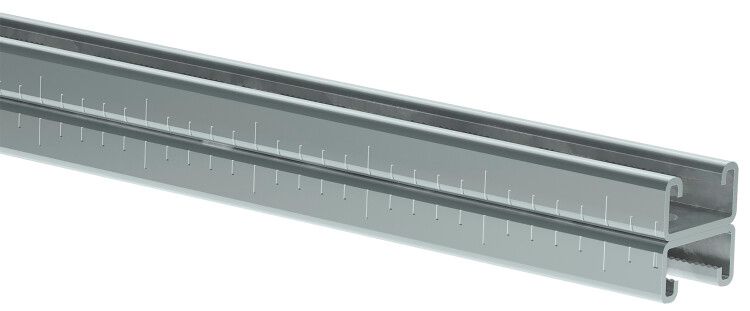

Профиль STRUT двойной перфорированный 41х21 L1200 2.5мм IEK CLM50D-PSD-41-21-12-3

Производитель IEK представляет профиль перфорированный двойной 41х21х1200 2.5мм - металлический элемент серии STRUT, предназначенный для сборки жестких несущих конструкций в системах кабельного монтажа и инженерных коммуникациях. Этот профиль сочетает прочность оцинкованной стали с удобством крепления через перфорацию, что делает его популярным решением для монтажников и инженеров.

Назначение и область применения

Профиль перфорированный двойной 41х21х1200 2.5мм используется для создания несущих рам, стоек, консолей и траверс в системах удержания кабелей, трубопроводов, воздуховодов и оборудования. Подходит для установки внутри помещений - в цехах, серверных, распределительных пунктах, на эстакадах и в шахтах лифтовых систем. Применяется там, где требуется надежный, модульный и легко изменяемый каркас.

Технические характеристики

• Тип изделия: Перфопрофиль (двойной С-профиль)
• Размеры: 41×21 мм - внешние габариты; длина 1200 мм
• Толщина стенки: 2,5 мм
• Материал: Оцинкованная сталь - защищена от коррозии
• Перфорация: На задней стороне, ячейки 12,5×27 мм
• Покрытие: Гальваническое цинкование
• Тип соединения: Болтовое - совместим с канальными гайками и полнонарезными болтами
• Срок службы: До 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Профиль перфорированный двойной 41х21х1200 2.5мм совместим с комплектующими серии STRUT: канальными гайками, болтами M8–M12, хомутами и крепежными планками. Для монтажа используются стандартные инструменты - гаечные ключи, отвертки, дрели. Крепление осуществляется через перфорационные отверстия - болт вставляется в щель, гайка фиксируется внутри профиля. Установка возможна как горизонтально, так и вертикально. Обратите внимание: внутренний зазор между полками составляет около 16 мм - это определяет максимальную толщину крепежа, который можно использовать без дополнительных адаптеров.

Безопасность и стандарты

Профиль соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных металлоконструкций. Цинковое покрытие обеспечивает соответствие GOST R 52249-2004 для оцинкованной стали. Серия STRUT разработана с учетом требований к безопасности в электроустановках, однако сам профиль не является изоляционным элементом - не применяется в качестве несущего для токоведущих частей без дополнительной защиты.

Преимущества

• Высокая несущая способность благодаря двухслойному C-образному сечению
• Удобство регулировки положения крепежа - любые точки по длине профиля доступны для фиксации
• Устойчивость к коррозии - цинковое покрытие предотвращает ржавчину даже во влажных средах
• Модульность - позволяет собирать сложные системы без сварки
• Долгий срок службы - до 20 лет без потери функциональности

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - длительное воздействие осадков и УФ-лучей снижает долговечность покрытия
• Не рекомендован для использования в агрессивных химических средах (например, в кислотных производствах)
• Перфорация расположена только на одной стороне - нельзя крепить элементы с противоположной стороны без дополнительных решений
• Не заменяет сварные конструкции при нагрузках выше расчетных - необходимо проводить статические расчеты для ответственных систем

Примеры использования

• Подвеска силовых кабелей в производственном цехе
• Крепление шкафов управления и автоматики на стойках
• Сборка консольных кронштейнов для вентиляторов и насосов
• Обустройство кабельных лотков и каналов в серверных помещениях
• Фиксация трубопроводов в тепловых пунктах

Практические советы

• Выбирая профиль перфорированный двойной 41х21х1200 2.5мм, проверьте, чтобы посадочная ширина крепежа (канальная гайка) соответствовала шагу перфорации - 12,5 мм
• Для длинных участков используйте минимум две точки крепления на каждый метр - это предотвратит прогиб
• При необходимости удлинения профиля - стыкуйте их с помощью специальных муфт, а не просто внахлест
• При работе с несколькими профилями одновременно - закупайте все детали из одной партии, чтобы избежать различий в толщине покрытия
• Помните: этот профиль - часть системы STRUT. Все комплектующие (болты, гайки, крепежи) должны быть из той же серии для гарантированной совместимости
