Профиль STRUT двойной перфорированный 41х21 L1500 2мм IEK CLM50D-PSD-41-21-15-2

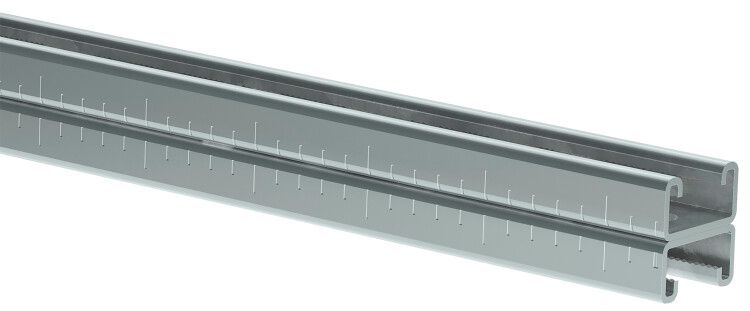

Производственный профиль перфорированный двойной 41х21х1500 2.0 мм от IEK (ИЭК), артикул clm50d-psd-41-21-15-2, предназначен для сборки жестких металлических конструкций в системах крепления кабелей, трубопроводов и оборудования. Его двойная форма и перфорация обеспечивают надежную фиксацию с помощью болтовых соединений.

Назначение и область применения

Профиль перфорированный двойной 41х21х1500 2.0 мм используется для создания несущих конструкций в промышленных и коммерческих объектах. Подходит для монтажа кабельных трасс, воздуховодов, трубопроводов, шкафов управления и другого оборудования. Применяется в цехах, на элеваторах, в энергообъектах, на транспорте и в системах автоматизации.

Технические характеристики

• Тип изделия: Перфопрофиль (S-образный профиль)
• Размеры: 41×21 мм (высота × ширина), длина 1500 мм
• Толщина стенки: 2,0 мм
• Материал: Гальванизированная сталь с цинковым покрытием
• Перфорация: На задней стороне, ячейки 12,5×27 мм
• Ширина слота: 22 мм - позволяет использовать стандартные канальные гайки и болты
• Тип соединения: Болтовое (с использованием полнонарезного болта и канальной гайки)
• Срок службы: До 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Профиль совместим с комплектующими серии STRUT: канальными гайками, болтами M8–M12, хомутами и крепежными планками. Для монтажа требуется сверление отверстий в местах перфорации. Крепление выполняется через отверстия 12,5×27 мм с применением болта и канальной гайки - без необходимости нарезания резьбы. Установка возможна на вертикальные и горизонтальные поверхности. Рекомендуется использовать два крепления на каждые 1000 мм длины профиля для равномерного распределения нагрузки.

Безопасность и стандарты

Гальванизированное цинковое покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности и агрессивной среды. Соответствует требованиям к долговечности и механической прочности, характерным для промышленных решений. Серия STRUT соответствует международным практикам монтажа инженерных систем, хотя официальное соответствие ГОСТ/ISO не указано производителем.

Преимущества

• Высокая несущая способность за счет двойной формы и толщины 2 мм
• Универсальная перфорация позволяет регулировать положение креплений без дополнительного сверления
• Цинковое покрытие предотвращает ржавчину даже в сырых помещениях
• Простота сборки - не требует специального инструмента, кроме гаечного ключа
• Поддерживается широкий спектр аксессуаров от IEK (ИЭК) серии STRUT

Ограничения применения

• Не рекомендуется для использования в агрессивных химических средах (например, кислоты, щелочи) - цинк может разрушаться
• Не подходит для монтажа в зонах постоянного воздействия открытого пламени или температур выше +80 C
• Длина 1500 мм требует опорных точек при больших нагрузках; длинные участки без промежуточных креплений могут прогибаться
• Не является изоляционным материалом - при работе с электропроводкой необходимо соблюдать нормы по разделению силовых и слаботочных линий

Примеры использования

• Крепление кабельных лотков в серверных помещениях
• Фиксация воздушных каналов HVAC в промышленных зданиях
• Сборка стоек для шкафов управления и распределительных устройств
• Обустройство кронштейнов для насосов, вентиляторов и других механизмов
• Монтаж трасс для трубопроводов в пищевой и фармацевтической промышленности

Практические советы

• При заказе учитывайте посадочные размеры: ширина слота 22 мм требует болтов с головкой до 20 мм и гаек типа “канальная”
• Для увеличения жесткости используйте параллельные профили с соединением поперечными планками
• Перед установкой проверьте целостность цинкового покрытия - поврежденные места можно обработать антикоррозийным составом
• При нарезке профиля до нужной длины используйте ножницы по металлу - после реза кромки могут острыми, закруглите их напильником
• Артикул clm50d-psd-41-21-15-2 - это часть серии STRUT от IEK (ИЭК); все компоненты этой серии взаимозаменяемы
