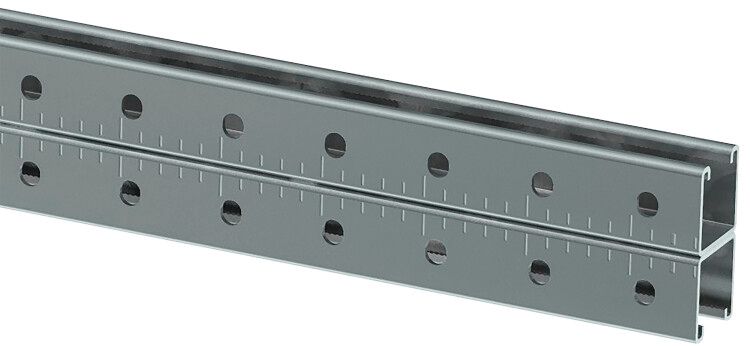

Профиль STRUT двойной перфорированный 41х41 L2300 2.5мм HDZ IEK CLM50D-PSD-41-41-23-3-HDZ

Профиль STRUT перфорированный двойной 41х41 L2300 2.5мм горячеоцинкованный от IEK - это жесткий металлический элемент для сборки несущих конструкций в системах кабельного монтажа, оборудования и инженерных коммуникациях. Артикул clm50d-psd-41-41-23-3-hdz предназначен для надежного крепления в условиях повышенной нагрузки и агрессивной среды.

Назначение и область применения

Профиль STRUT используется для создания каркасов, стоек, кронштейнов и траверс в промышленных и коммерческих объектах. Подходит для монтажа кабельных трасс, шкафов управления, трубопроводов, воздуховодов и другого оборудования. Применяется в энергетике, машиностроении, транспорте, ЖКХ и на производствах с высокими требованиями к долговечности конструкций.

Технические характеристики

• Размеры: сечение 41×41 мм, длина 2300 мм (2,3 м)
• Толщина стенки: 2,5 мм - обеспечивает высокую жесткость и устойчивость к деформации
• Форма: С-образный профиль с двумя параллельными полками
• Материал: углеродистая сталь
• Покрытие: горячее цинкование - защищает от коррозии даже при повреждении поверхности
• Перфорация: три стороны - основная перфорация 12,5×27 мм, боковая - отверстия Ø10,5 мм
• Ширина слота: 22 мм - позволяет использовать стандартные крепежные элементы
• Тип соединения: болтовое через канальные гайки и полнонарезные болты
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Профиль STRUT совместим с комплектующими серии STRUT от IEK: канальными гайками, болтами M8–M10, хомутами и крепежными планками. Для монтажа используются стандартные инструменты - гаечные ключи, отвертки, дрели.

Установка выполняется в следующем порядке:

• На профиль накладываются канальные гайки в нужных местах через перфорацию
• Через отверстия Ø10,5 мм или прямо в слот 22 мм вставляются болты
• Затяжка осуществляется до плотного контакта - не допускается перегрузка крепежа

Насечки на внутренних полках препятствуют сдвигу крепежа при вибрации. Перфорация с трех сторон позволяет крепить элементы сверху, сбоку и спереди - увеличивает гибкость сборки.

Безопасность и стандарты

Профиль соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленном оборудовании. Горячее цинкование соответствует ГОСТ 14918 и ISO 1461 - покрытие имеет толщину, достаточную для защиты в помещениях с повышенной влажностью и на открытом воздухе.

Преимущества

• Высокая несущая способность благодаря толщине 2,5 мм и форме С-профиля
• Универсальная перфорация - возможность крепления в любом направлении
• Цинковое покрытие исключает необходимость дополнительной антикоррозийной обработки
• Насечки на полках снижают риск самопроизвольного сдвига крепежа
• Поддерживается единая система крепежа с другими элементами STRUT - легко масштабируется

Ограничения применения

• Не рекомендован для постоянного воздействия открытого пламени или температур выше +100 C - возможна потеря прочности стали и повреждение цинкового слоя
• Не следует использовать в средах с высокой концентрацией кислот, щелочей или солевых растворов - цинк может активно корродировать
• Длина 2,3 м требует опоры каждые 1,5–2 м при вертикальной установке под значительной нагрузкой - прогиб возможен без промежуточных точек крепления

Примеры использования

• Каркас для кабельных лотков в распределительных пунктах
• Кронштейн для крепления вентиляторов на потолке цеха
• Стойка для шкафа автоматизации в подвале здания
• Траверса для подвески трубопровода в технологическом помещении
• Основа для системы крепления светильников в производственных залах

Практические советы

• Выбирая место крепления, ориентируйтесь на перфорацию - она расположена равномерно, что позволяет точно задавать шаг между крепежами
• Для длинных участков используйте два профиля STRUT параллельно - так повысится жесткость и уменьшится прогиб
• Проверьте посадочный диаметр болтов перед заказом - он должен соответствовать отверстию Ø10,5 мм или ширине слота 22 мм
• При работе с несколькими профилями - маркируйте места перфорации заранее, чтобы избежать ошибок при сборке
• Артикул clm50d-psd-41-41-23-3-hdz совпадает с другими изделиями серии STRUT - все комплектующие взаимозаменяемы
