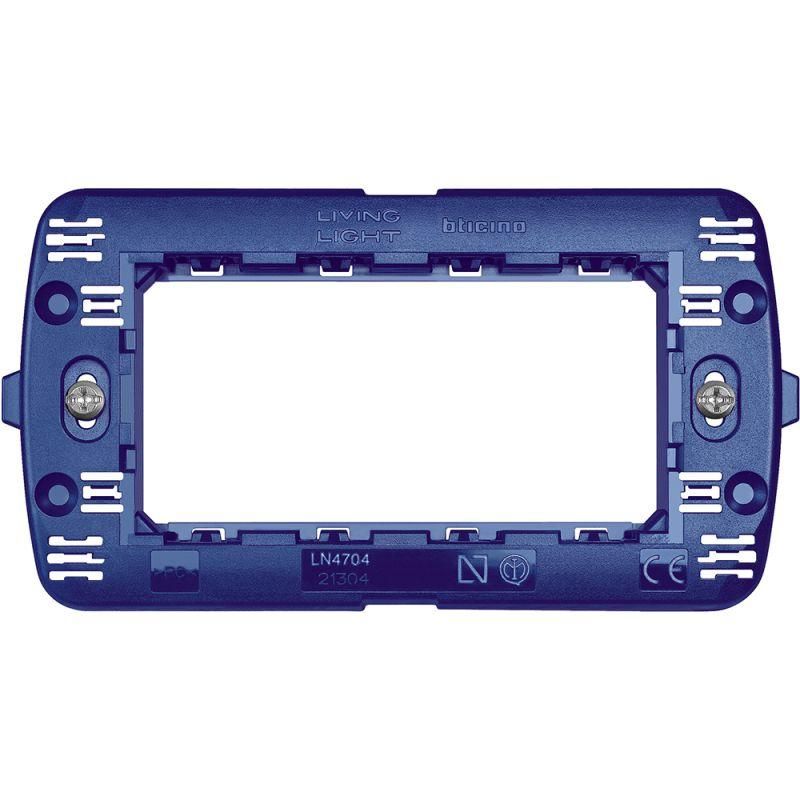

Суппорт 4 мод. LivingLight (137х72мм) крепл. на винтах Leg BTC LN4704 Legrand

Суппорт для 4 модулей 137×72 мм крепление на винтах от Legrand Euro - это надёжный крепёжный элемент для установки четырёх стандартных модулей в распределительных коробках или на DIN-рейке. Артикул ln4704 совместим с сериями Livinglight и другими продуктами BTICINO (группа Legrand), обеспечивая устойчивую фиксацию в бытовых и коммерческих системах управления освещением.

Назначение и область применения

Суппорт предназначен для механической фиксации четырёх модулей размером 137×72 мм - например, выключателей, переключателей или реле из серии Livinglight. Он позволяет компактно собрать несколько устройств в одном месте, сохраняя доступ к кнопкам и индикаторам. Подходит для внутренней установки в стеновые коробки, шкафы управления и распределительные щиты. Применяется в жилых домах, офисах и общественных зданиях.

Технические характеристики

• Тип изделия: аксессуар для крепления модулей
• Размер модулей: 137 × 72 мм (совместим с типовыми модулями серии Livinglight)
• Количество мест: 4 модуля
• Материал корпуса: пластик (необработанный, без покрытия)
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Максимальная рабочая температура: +50 C - не рекомендуется использовать в условиях высокой тепловой нагрузки
• Оrientация монтажа: горизонтальная или вертикальная - гибкая установка в зависимости от пространства

Совместимость и монтаж

Суппорт ln4704 совместим с модулями стандарта 137×72 мм, используемыми в сериeях Livinglight, BTICINO и других продуктах Legrand. Крепится на винты через предварительно просверленные отверстия в стеновой коробке или металлическом основании. Для монтажа требуется минимум инструментов: отвёртка и саморезы M3–M4 (не входят в комплект). Установка возможна как в вертикальном, так и в горизонтальном положении - ориентация выбирается в процессе сборки. Обеспечивает плотную посадку модулей без люфта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP20 исключает применение во влажных средах, на улице или в цехах с повышенной запылённостью. Температурный режим до +50 C ограничивает использование рядом с источниками нагрева - например, возле мощных преобразователей или терморегуляторов.

Преимущества

• Универсальное крепление - поддерживает любую ориентацию модулей
• Простая установка - не требует специальных инструментов
• Экономия места - позволяет разместить четыре устройства в одной плоскости
• Совместимость с экосистемой Legrand - идеально сочетается с модулями Livinglight и BTICINO

Ограничения применения

• Не предназначена для внешних установок - IP20 не защищает от влаги и пыли
• Не используется при температурах выше +50 C - риск деформации пластика
• Подходит только для модулей размером 137×72 мм - не совместим с более крупными или нестандартными изделиями
• Не имеет встроенной системы заземления - заземление модулей выполняется отдельно

Примеры использования

• Установка четырёх клавишных выключателей в спальной комнате
• Компоновка реле и таймеров в распределительном щите квартиры
• Фиксация модулей управления освещением в коридоре многоквартирного дома
• Сборка панели управления светом в офисе с использованием серии Livinglight

Практические советы

• Перед монтажом проверьте, что глубина коробки достаточна для размещения всех четырёх модулей и самого суппорта
• Используйте винты длиной 8–12 мм - слишком длинные могут задеть провода внутри коробки
• Не применяйте суппорт в сырых помещениях - даже малые брызги могут повредить контакты модулей
• При замене одного из модулей достаточно открутить один винт - остальные остаются закреплёнными
• Для лучшей визуализации расположения модулей сделайте эскиз перед сборкой - особенно при смешанной компоновке (выключатель + розетка + диммер)
