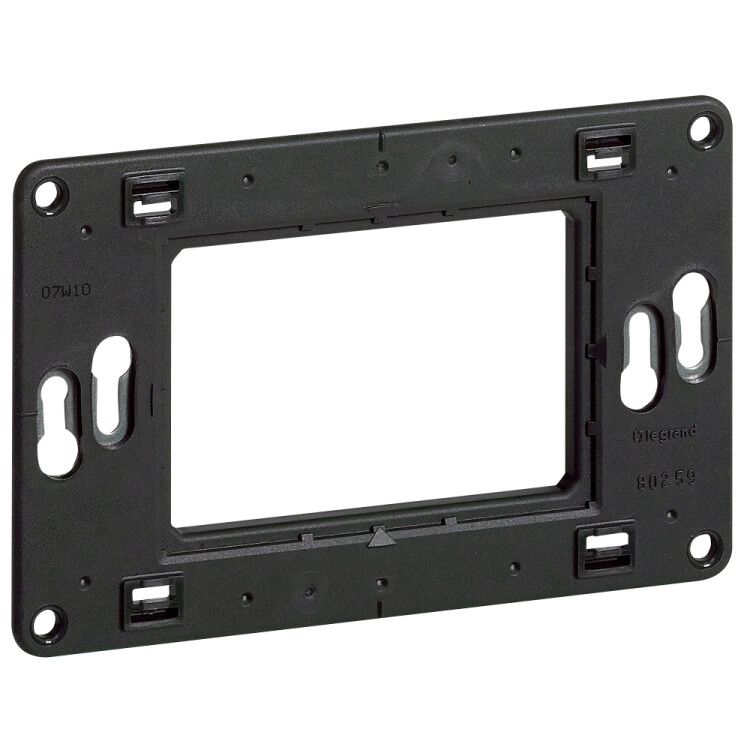

Суппорт Mosaic 3 мод. монтаж на винтах | 080259 Legrand

Суппорт для 3 модулей монтаж на винтах от Legrand (артикул 080259) предназначен для надёжного крепления трёх модульных устройств в распределительных коробках или шкафах с использованием винтового крепления. Подходит для скрытой установки в стенах, обеспечивает устойчивую фиксацию и совместим с системой Mosaic.

Назначение и область применения

Суппорт для 3 модулей монтаж на винтах используется для установки коммутационных устройств - выключателей, розеток, терморегуляторов и других элементов системы Mosaic. Он позволяет закрепить три модуля в одной точке внутри стеновой ниши, сохраняя ровную плоскость и удобный доступ к передней панели. Применяется в жилых, офисных и общественных зданиях при скрытом монтаже электропроводки.

Технические характеристики

• Количество модулей: 3 - поддерживает стандартные модули шириной 18 мм каждый (общая ширина 54 мм)
• Способ монтажа: винтовое крепление - фиксируется саморезами к деревянной или металлической основе в коробке
• Материал: металл - прочная основа из стали с гальваническим цинковым покрытием
• Защитное покрытие: гальваническое цинкование - защищает от коррозии, повышает долговечность в условиях повышенной влажности
• Рабочий температурный диапазон: от -5 до +50 C - подходит для внутренних помещений с нормальным микроклиматом
• Оrientация монтажа: горизонтальная и вертикальная - можно устанавливать как в обычном, так и в повернутом положении
• Исполнение: скрытой установки - рассчитан на монтаж в стеновые коробки, не выступает за уровень отделки
• Способ монтажа модульных вставок: передняя сторона - устройства крепятся спереди после установки суппорта в коробку

Совместимость и монтаж

Суппорт для 3 модулей монтаж на винтах совместим со всеми модулями серии Mosaic от Legrand. Для монтажа требуется предварительно смонтировать пластиковую или металлическую коробку в стене. После этого суппорт фиксируется в коробке двумя винтами (не входят в комплект). Модули устанавливаются с лицевой стороны - после закрепления суппорта. Диапазон допустимых толщин стен: до 100 мм. Убедитесь, что глубина коробки достаточна для размещения суппорта и проводов.

Безопасность и стандарты

Суппорт соответствует требованиям безопасности для внутреннего электроустановочного оборудования. Гальваническое цинковое покрытие исключает риск возникновения электролитической коррозии при контакте с другими материалами. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Универсальное крепление - подходит для любого расположения модулей в ряд
• Стальной корпус - обеспечивает жесткость и минимизирует деформацию при нагрузке
• Цинковое покрытие - продлевает срок службы даже в помещениях с высокой влажностью
• Совместимость с системой Mosaic - гарантирует точное соответствие формы и цвета установленным устройствам
• Скрытое исполнение - не требует дополнительного декора или рамок, выглядит аккуратно после финишной отделки

Ограничения применения

• Не предназначается для открытой установки - только в скрытые коробки
• Не работает при температурах ниже -5 C - не рекомендован для неотапливаемых помещений
• Не поддерживает модули шире 18 мм - нельзя использовать для двухмодульных устройств с увеличенной шириной
• Требует наличия коробки подходящего типа - не заменяет собой монтажную коробку

Примеры использования

Суппорт для 3 модулей монтаж на винтах применяется в следующих случаях:

• Установка выключателя света, розетки и USB-зарядника в одном месте в спальне
• Фиксация терморегулятора, датчика движения и кнопки вызова в холле многоквартирного дома
• Монтаж группы автоматических выключателей в щитке с ограниченным пространством

Практические советы

• Выбирайте винты длиной 20–30 мм - слишком длинные могут задеть провода внутри коробки
• Проверьте глубину монтажной коробки перед установкой - она должна быть не менее 45 мм
• Закручивайте винты равномерно - перекос суппорта затруднит последующую установку модулей
• После монтажа суппорта проверьте свободный доступ к контактам модулей - не должно быть перегибов проводов
• Для работы в сырых помещениях (ванная, кухня) используйте суппорт вместе с герметичными крышками модулей
