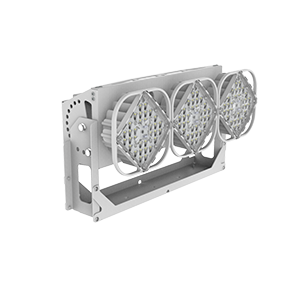

Светодиодный светильник AirQub RZhD (ВОУ) 220 Вт 5500 K управляемый, NEMA-разъем | D1-I0-HVOU1-04URG-6722055 VARTON VARTA

Светильник светодиодный 220 Вт 5500 K IP67 RZhD (ВОУ) NEMA-разъем — это промышленный прожектор серии AirQub RZhD от VARTON, предназначенный для уличного освещения на железнодорожных объектах. Мощный, защищённый и регулируемый, он обеспечивает равномерное и эффективное освещение даже в экстремальных условиях. Артикул d1-i0-hvou1-04urg-6722055 соответствует требованиям ТУ 3461-002-29497914-2015.

Назначение и область применения

Светильник светодиодный 220 Вт 5500 K IP67 RZhD (ВОУ) NEMA-разъем создан специально для использования в системах высокомачтового освещения на объектах РЖД: перегонах, станциях, путевых депо, зонах маневровых работ. Подходит для замены металлогалогенных и газоразрядных ламп там, где требуется яркий, долговечный и энергоэффективный источник света. Применяется в местах с повышенными требованиями к надёжности и защите от внешних воздействий.

Технические характеристики

• Мощность: 220 Вт
• Световой поток: 26 400 лм
• Эффективность: 120 лм/Вт
• Цветовая температура: 5500 К (нейтрально-белый свет)
• Индекс цветопередачи (Ra): 70–79 — достаточен для распознавания объектов и сигналов
• Напряжение питания: 220 В переменного тока (AC)
• Коэффициент мощности: 0.95 — снижает нагрузку на сеть
• Ток светодиодов: 688 мА
• Количество светодиодов: 96 шт.
• Светораспределение: асимметричное, тип “П” — направлено вниз и вперёд
• Угол светового пучка: 115°
• Срок службы: 50 000 часов (при соблюдении условий эксплуатации)
• Защита от пыли и воды: IP67 — полностью герметичен, выдерживает кратковременное погружение
• Климатическое исполнение: УХЛ1 — работает при температуре от -60°C до +45°C
• Материал корпуса: алюминий — прочный, теплоотводящий
• Материал рассеивателя: пластик, матовая поверхность — равномерное рассеивание без бликов
• Класс защиты: I — требует заземления
• Количество полюсов: 3 — фаза, ноль, земля
• Сечение проводника: 0.75 мм² — минимальное допустимое сечение для подключения
• Стандарт: ТУ 3461-002-29497914-2015

Совместимость и монтаж

Светильник светодиодный 220 Вт 5500 K IP67 RZhD (ВОУ) NEMA-разъем имеет оконечный NEMA-разъём — совместим с кабельными вводами стандарта NEMA, используемыми в промышленном оборудовании. Монтаж — накладной, с использованием встроенной монтажной скобы. Возможна регулировка угла наклона — поворот на нужную плоскость после установки. Для подключения используется индивидуальная схема: три жилы (L/N/PE), заземление обязательно. Номинальный ток драйвера позволяет использовать кабели сечением 0.75 мм², но рекомендуется применять более толстые (например, 1.5 мм²) при длинных участках трассы.

Безопасность и стандарты

Светильник соответствует классу защиты I — обязательное заземление корпуса через контакт PE. Защита IK01 предохраняет от слабых ударов (например, случайных столкновений инструментом). Герметизация IP67 гарантирует работу в условиях снега, дождя, запылённости. Сертифицирован по ТУ 3461-002-29497914-2015 — спецификации для железной дороги России. Цветовая однородность SDCM5 обеспечивает стабильность тона свечения между экземплярами.

Преимущества

• Высокая светоотдача — 120 лм/Вт снижает потребление электроэнергии на 60–70% по сравнению со старыми технологиями
• Работа при экстремальных температурах (-60…+45°C) — подходит для Сибири, Дальнего Востока
• Регулируемый угол — можно направить свет точно на нужную зону без дополнительных кронштейнов
• Поддержка диммирования — возможность снижения яркости ночью для экономии
• Долгий срок службы — 50 тыс. часов ≈ 11 лет при работе 12 часов в день
• NEMA-разъём — упрощает замену и обслуживание в существующих сетях

Ограничения применения

• Не предназначен для взрывоопасных сред — отсутствует взрывозащита Ex
• Запрещено использование в помещениях с постоянным контактом с водой (бассейны, мойки) — IP67 не означает постоянное погружение
• Требуется заземление — нельзя подключать без третьего провода (PE)
• Низкая степень ударопрочности (IK01) — не выдерживает серьёзных механических воздействий, например, камнями или инструментами
• Индекс цветопередачи Ra=70–79 — не подходит для задач, требующих точной цветопередачи (например, ремонтные мастерские с цветовым контролем)

Примеры использования

• Освещение путей и маневровых зон на крупных станциях
• Подсветка перегонов и тоннелей с высокими опорами
• Зона хранения вагонов и техники в депо
• Области обслуживания подвижного состава
• Фасады и входы вокзалов при наличии подходящих мачт

Практические советы

• При проектировании учтите, что светораспределение “П” — асимметричное. Устанавливайте светильник так, чтобы основной поток был направлен вдоль пути, а не прямо вниз.
• Для диммирования используйте совместимые драйверы и контроллеры — не все системы поддерживают этот режим.
• Проверьте соответствие диаметра кабельного ввода NEMA перед монтажом — стандартные размеры отличаются от обычных метрических.
• При установке на высоких мачтах используйте страховочные устройства — вес светильника значителен, а доступ ограничен.
• Не закрывайте радиатор алюминиевого корпуса — даже частичное перекрытие снижает срок службы из-за перегрева.
• При замене убедитесь, что новый светильник светодиодный 220 Вт 5500 K IP67 RZhD (ВОУ) NEMA-разъем имеет тот же артикул d1-i0-hvou1-04urg-6722055 — различия в комплектации возможны даже внутри серии.
