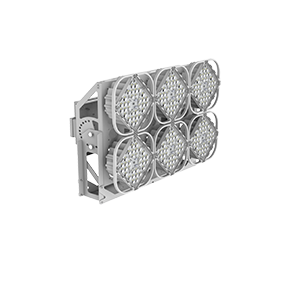

Светодиодный светильник AirQub RZhD (ВОУ) 440 Вт 5000 K управляемый, NEMA-разъем | D1-I0-HVOU2-04URG-6744050 VARTON VARTA

Светильник светодиодный 440 Вт 5000 K IP67 RZhD (ВОУ) NEMA-разъем от VARTON - это мощный промышленный источник света для наружного освещения железнодорожных объектов. Модель из серии AirQub RZhD предназначена для установки на высоких опорах, обеспечивает равномерное и долговечное освещение даже в экстремальных условиях. Артикул d1-i0-hvou2-04urg-6744050 соответствует требованиям нормативов РЖД.

Назначение и область применения

Светильник светодиодный 440 Вт 5000 K IP67 RZhD (ВОУ) NEMA-разъем используется исключительно для наружного освещения объектов железных дорог: перегоны, станционные территории, путевые зоны, депо, штабельные площадки. Применяется в составе высокомачтовых осветительных систем, где требуется яркий, устойчивый и надёжный свет. Подходит для замены металлогалогенных и ртутных ламп в старых системах.

Технические характеристики

• Мощность: 440 Вт
• Световой поток: 55 800 лм
• Эффективность: 127 лм/Вт
• Цветовая температура: 5000 К (нейтрально-белый свет)
• Индекс цветопередачи (Ra): 70–79 - достаточен для распознавания объектов и сигналов
• Напряжение питания: 220–240 В переменного тока (AC)
• Коэффициент мощности: 0.95 - снижает нагрузку на сеть
• Ток светодиодов: 688 мА
• Количество светодиодов: 192
• Угол светового пучка: 115°
• Светораспределение: асимметричное, тип “П” - направлено вниз и вбок, минимизирует блики
• Выход светового потока: прямой
• Температурный диапазон: от –60C до +45C
• Климатическое исполнение: УХЛ1 - для холодного и умеренного климата
• Степень защиты: IP67 - полная герметичность от пыли и временного погружения в воду
• Ударопрочность: IK01 - защищён от слабых механических воздействий
• Однородность цвета: SDCM5 - минимальные отклонения тона между единицами
• Срок службы: 50 000 часов (при соблюдении условий эксплуатации)
• Гарантия: 60 месяцев
• Материал корпуса: алюминий - прочный, теплоотводящий
• Материал рассеивателя: пластик - матовая поверхность, рассеивает свет без бликов
• Класс защиты: I - требует заземления
• Количество полюсов: 3 - фаза, ноль, земля
• Сечение проводника: 0.75 мм2 - для подключения к сети
• Нормативный документ: ТУ 3461-002-29497914-2015

Совместимость и монтаж

Светильник светодиодный 440 Вт 5000 K IP67 RZhD (ВОУ) NEMA-разъем имеет оконечный тип подключения с NEMA-разъёмом - совместим со стандартными кабельными вводами и магистральными трассами РЖД. Монтаж накладной: крепится через встроенную монтажную скобу на опору или кронштейн. Для подключения используйте кабели с сечением 0.75 мм2. Индивидуальная схема подключения требует точного следования схеме в паспорте. Наличие регулируемого крепления позволяет поворачивать светильник в пределах 115° для точной настройки направления луча.

Безопасность и стандарты

Светильник соответствует требованиям ТУ 3461-002-29497914-2015 и рекомендован для использования в системах РЖД. Класс защиты I обязывает использовать заземление - обязательно подключение третьего контакта. IP67 и UHL1 обеспечивают безопасную работу в сыром, запылённом и морозном климате. Гарантия 5 лет подтверждает соответствие качественным стандартам производства VARTON.

Преимущества

• Высокая эффективность - 127 лм/Вт снижает энергопотребление на 60–70% по сравнению с газоразрядными лампами аналогичной мощности
• Асимметричное светораспределение типа “П” - свет попадает точно на рабочую зону, не ослепляет персонал и не теряется вверх
• NEMA-разъём - стандартизированное решение для быстрого подключения и замены на объектах РЖД
• Диммирование - возможность снижать яркость ночью для экономии энергии
• Алюминиевый корпус - отличная теплопроводность продлевает жизнь LED-модулей
• Широкий диапазон температур - работает при –60C, что важно для Сибири и Дальнего Востока
• Срок службы 50 тыс. часов - замена требуется реже, чем у традиционных светильников

Ограничения применения

• Не предназначен для внутреннего освещения помещений - слишком яркий и агрессивный свет
• Не подходит для мест с постоянным погружением в воду - IP67 допускает лишь временное погружение
• IK01 - низкая ударопрочность; не выдержит серьёзных механических ударов (например, от камней или инструментов)
• Только для AC 220–240 В - нельзя подключать к 12/24/380 В сетям без преобразователей
• Требуется обязательное заземление - отказ от него делает устройство опасным
• Не совместим с обычными диммерами - нужен специальный драйвер с протоколом управления

Примеры использования

• Освещение путей и переездов на участках с интенсивным движением
• Подсветка платформ и зон обслуживания в крупных вокзалах
• Зона хранения вагонов и ремонтных работ на депо
• Области с высокими опорами - 12–25 метров
• Территории с частыми перепадами температур - Урал, Сибирь, Дальний Восток

Практические советы

• При проектировании системы учтите, что один светильник покрывает радиус около 30–40 м при высоте мачты 15–20 м - проверьте расчеты по люменам на площадь
• При монтаже всегда используйте кабель с заземляющим жилой - класс защиты I требует этого
• Для диммирования применяйте только совместимые контроллеры, поддерживающие выход драйвера - не все диммеры работают с LED-системами
• Проверяйте угол ориентации перед фиксацией - асимметричный пучок должен быть направлен на зону движения, а не на наблюдательные пункты
• При замене старого светильника - убедитесь, что новый имеет тот же NEMA-разъём и тип крепления
• Не открывайте корпус - он герметичен, нарушение целостности аннулирует гарантию и степень защиты
