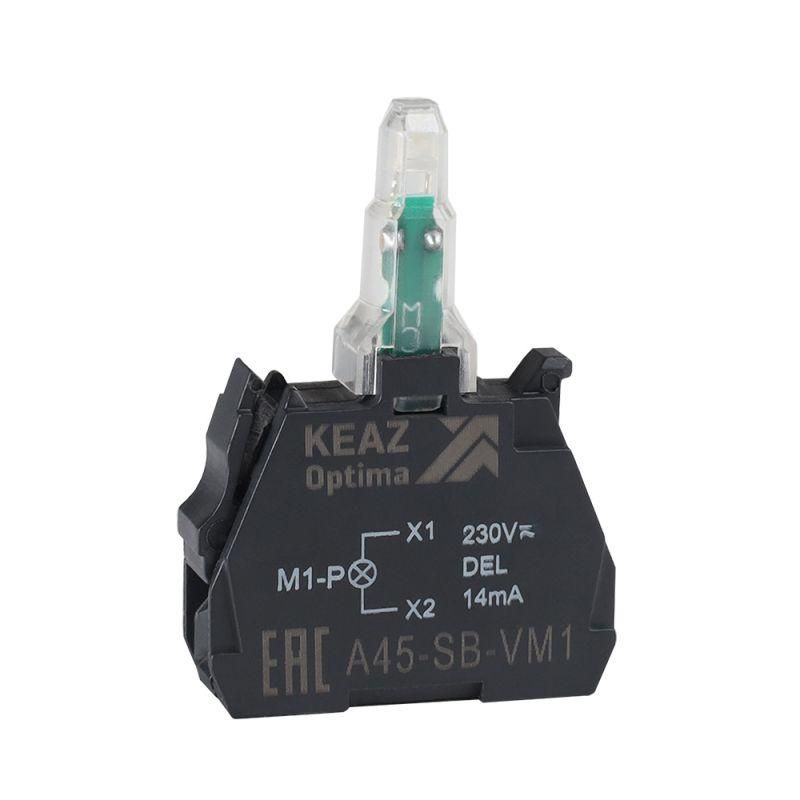

Световой блок OptiSignal D22 A45-SB-VM1 белый 110-230 В AC/DC с защитой от наводок ZBVM1 | 362249 КЭАЗ

Блок световой D22 A45-SB-VM1 белый 110-230 В AC/DC с защитой от наводок ZBVM1 от КЭАЗ предназначен для визуальной сигнализации состояния оборудования в условиях высокой электромагнитной нагрузки. Устройство совмещает надёжную работу на переменном и постоянном токе, защиту от помех и устойчивость к экстремальным температурам, что делает его подходящим для промышленных объектов с жёсткими требованиями к надёжности.

Назначение и область применения

Блок световой D22 A45-SB-VM1 белый 110-230 В AC/DC с защитой от наводок ZBVM1 используется для индикации работы машин, автоматических линий, станков и другого промышленного оборудования. Его применяют там, где важна чёткая видимость сигнала даже при наличии сильных электромагнитных наводок - например, рядом с частотными преобразователями, мощными двигателями или системами управления. Подходит для установки в цехах, на логистических комплексах, в пищевой и химической промышленности.

Технические характеристики

• Напряжение питания: 230 В (работает как от переменного, так и от постоянного тока)
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света
• Цвет свечения: белый
• Диаметр монтажного отверстия: 22 мм - соответствует стандартному размеру D22
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Рабочая температура: от -50 C до +55 C - выдерживает холодные склады и жаркие цеха
• Основание: металлическое - обеспечивает прочность и хорошую теплопередачу
• Встроенный диод: да - позволяет контролировать состояние устройства без внешних элементов
• Устойчивость к вибрациям: высокая - подходит для оборудования с интенсивным механическим воздействием

Совместимость и монтаж

Блок световой D22 A45-SB-VM1 белый 110-230 В AC/DC с защитой от наводок ZBVM1 монтируется в отверстие диаметром 22 мм через фланец с креплением к основанию или полу. Для подключения используются клеммы, расположенные внутри корпуса. Совместим со всеми компонентами серии OptiSignal - можно комбинировать с другими сигналами, кнопками и модулями. Поддерживаются до шести контактных блоков, что позволяет собирать сложные системы индикации. Монтаж требует предварительного отключения питания и проверки соответствия напряжения сети.

Безопасность и стандарты

Изделие соответствует требованиям к защите от электромагнитных помех, что особенно важно в средах с высоким уровнем ЭМI. Защита IP65 гарантирует безопасную эксплуатацию во влажных и запылённых помещениях. Конструкция выполнена в соответствии с нормами безопасности для промышленного оснащения, однако не предназначено для взрывоопасных зон (не имеет сертификата Ex).

Преимущества

• Работает от 230 В AC и DC - гибкость в подключении без необходимости менять оборудование
• Высокий порог срабатывания - устойчив к ложным срабатываниям при скачках напряжения
• Защита IP65 - не требует дополнительных кожухов в сырых или пыльных условиях
• Широкий температурный диапазон - работает в суровых климатических условиях
• Металлическое основание - повышает механическую прочность и теплоотвод
• Поддержка сборки из компонентов - легко расширять систему сигнализации

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита
• Напряжение питания строго 230 В - нельзя использовать с сетями 12 В, 24 В или 48 В
• Не рекомендовано применение в местах с постоянным прямым потоком воды - IP65 не предусматривает погружение
• Светодиод не заменяем - при выходе из строя требуется замена всего блока

Примеры использования

• Индикация готовности CNC-станка в металлообрабатывающем цехе
• Сигнализация аварии на конвейере в пищевом производстве
• Индикатор режима работы насосной станции в условиях высокой влажности
• Завершение цикла в автоматической линии упаковки
• Объединение с другими блоками OptiSignal для создания многоцветной панели управления

Практические советы

• Перед установкой проверьте соответствие напряжения сети - 230 В AC/DC, иначе блок не будет работать
• При монтаже используйте герметичные прокладки, если есть риск попадания брызг внутрь корпуса
• Учитывайте посадочный диаметр 22 мм - он должен точно совпадать с отверстием в панели
• Для удобства обслуживания оставляйте доступ к клеммам - они находятся внутри, после установки закрыты
• Если нужна гибкая система - выбирайте комплектующие серии OptiSignal: можно добавить другие цвета, кнопки или реле
• При длительной работе в минусовых температурах убедитесь, что провода не становятся хрупкими - используйте термостойкую изоляцию
