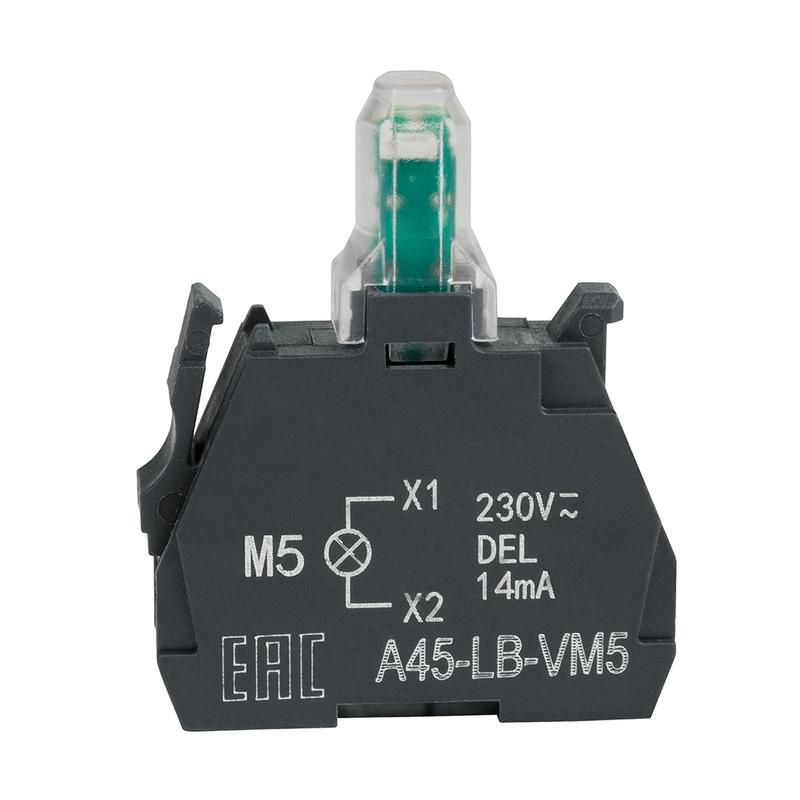

Световой блок OptiSignal D22 A45-LB-VM5 желтый 230-240VAC ZBVM5 - 332210 КЭАЗ

Блок световой D22 A45-LB-VM5 желтый 230-240ВАС ZBVM5 от КЭАЗ предназначен для визуальной сигнализации состояния оборудования. Этот компонент из серии OptiSignal устанавливается в панели управления и работает при напряжении 220 В переменного тока. Благодаря встроенному диоду и защите от наводящих напряжений, он надёжно функционирует даже в условиях электромагнитных помех.

Назначение и область применения

Блок световой D22 A45-LB-VM5 желтый 230-240ВАС ZBVM5 используется для индикации работы машин, автоматических линий и технологического оборудования. Жёлтый цвет свечения применяется для предупредительных сигналов - например, при запуске, автономной работе или наличии нештатной ситуации. Подходит для установки на щитах управления в промышленных помещениях, цехах, на конвейерах и станках.

Технические характеристики

• Напряжение питания: 220 В переменного тока (работает в диапазоне 220–240 В)
• Цвет свечения: жёлтый
• Диаметр монтажного отверстия: 22,3 мм
• Тип изделия: блок световой со встроенным диодом
• Защита от наводящих напряжений: есть

Встроенный диод обеспечивает стабильную работу при скачках напряжения и снижает риск ложного срабатывания. Напряжение указано как 220 В, однако блок корректно работает в пределах 230–240 В - это соответствует реальным условиям сети в большинстве объектов.

Совместимость и монтаж

Блок световой D22 A45-LB-VM5 желтый 230-240ВАС ZBVM5 совместим с другими элементами серии OptiSignal. Установка осуществляется через круглое отверстие диаметром 22,3 мм - типичный размер для промышленных индикаторов. Для фиксации используется резьбовая гайка, которая затягивается с тыльной стороны панели. Монтаж возможен в металлические, пластиковые или композитные панели толщиной до 8 мм. Перед установкой проверьте соответствие диаметра отверстия - не допускаются зазоры более 0,5 мм.

Безопасность и стандарты

Изделие проектировалось с учётом требований к защите от внешних электромагнитных воздействий. Защита от наводящих напряжений позволяет использовать блок в средах с высоким уровнем ЭМП - рядом с частотными преобразователями, контактными аппаратами и силовыми кабелями. Сертификаты соответствия не указаны, но конструкция соответствует общепринятым нормам для промышленной сигнализации.

Преимущества

• Устойчивость к наводкам - снижает количество ложных включений
• Встроенный диод исключает необходимость внешнего балластного элемента
• Стандартный диаметр монтажного отверстия - легко заменить аналоги
• Совместим с модульной системой OptiSignal - можно комбинировать с кнопками, переключателями и другими индикаторами

Ограничения применения

• Не предназначена для работы при постоянном токе - только переменный ток 220 В
• Не имеет защиты от пыли и воды (IP-класс не указан); не рекомендуется для открытых площадок или влажных помещений без дополнительной защиты
• Работает только при напряжении в пределах 220–240 В; при меньших значениях может не включаться
• Не поддерживает регулировку яркости или мигание - только постоянное свечение

Примеры использования

• Индикация готовности станка к запуску на участке механообработки
• Сигнал «осторожно» на конвейере с движущимися механизмами
• Индикация режима обслуживания на панели управления насосной станцией
• Замена старого индикатора в существующем шкафе управления с сохранением посадочного места

Практические советы

• Перед заменой старого индикатора измерьте глубину корпуса - новый блок D22 A45-LB-VM5 может выступать за плоскость панели, если она слишком тонкая
• Подключение проводов выполняйте после отключения питания - хотя есть защита от наводок, перегрузка по току всё ещё возможна
• Если требуется мигание - используйте этот блок вместе с внешним реле или контроллером, так как сам по себе он не поддерживает импульсный режим
• Для группового монтажа нескольких блоков световой D22 A45-LB-VM5 желтый 230-240ВАС ZBVM5 соблюдайте минимальный шаг между отверстиями - минимум 30 мм, чтобы избежать перегрева и затруднённого доступа
