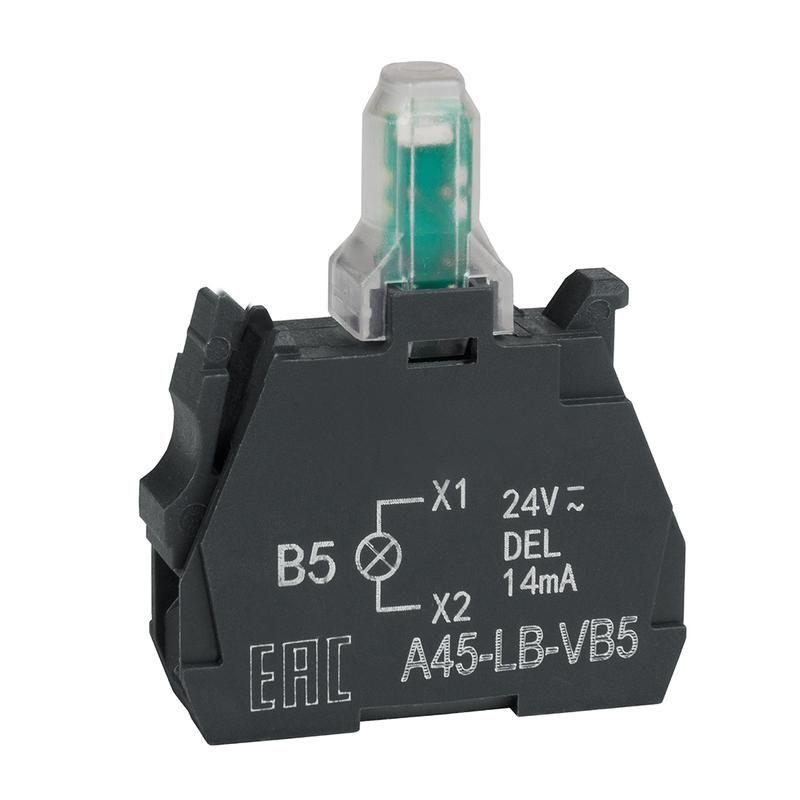

Световой блок OptiSignal D22 A45-LB-VB5 желтый 24VACDC ZBVB5 |332204| КЭАЗ

Блок световой желтый 24 вольт переменного и постоянного тока D22 A45-LB-VB5 ZBVB5 от КЭАЗ предназначен для визуальной сигнализации состояния оборудования в условиях повышенной влажности, пыли и электромагнитных помех. Устройство совместимо с сетями переменного и постоянного тока, что делает его универсальным решением для автоматизации промышленных объектов.

Назначение и область применения

Блок световой желтый 24 вольт переменного и постоянного тока D22 A45-LB-VB5 ZBVB5 используется для индикации предупредительных сигналов на оборудовании: аварийные режимы, необходимость обслуживания, медленная работа системы. Подходит для установки на пультах управления, стендах, станках, конвейерах и распределительных щитах. Благодаря защите от наводящих напряжений, надёжно работает в средах с высоким уровнем ЭМП - например, рядом с частотными преобразователями или мощными двигателями.

Технические характеристики

• Номинальное напряжение: 24 В - работает как от переменного (AC), так и от постоянного (DC) тока;
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный, устойчив к вибрациям;
• Цвет свечения: жёлтый - стандартизированный цвет предупреждения согласно ГОСТ Р МЭК 60073;
• Диаметр отверстия для монтажа: 22,3 мм - соответствует типовым отверстиям в панелях и корпусах;
• Наличие встроенного диода: да - обеспечивает работу при любом направлении тока, исключает повреждение от обратной полярности;
• Тип крепления: крепление к основанию/полу - фиксируется через резьбовое соединение с гайкой снизу панели.

Совместимость и монтаж

Установка блока светового D22 A45-LB-VB5 ZBVB5 выполняется в подготовленное отверстие диаметром 22,3 мм. После прохождения контактов через отверстие, крепление фиксируется гайкой с внутренней стороны панели. Для подключения используются два провода - клеммы рассчитаны на зажим до 2,5 мм2. Напряжение питания допускает колебания +-10%, что позволяет использовать устройство в сетях с нестабильным напряжением. Встроенный диод гарантирует работоспособность даже при случайном перепутывании полярности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного освещения и сигнализации. Защита от наводящих напряжений реализована внутри модуля - снижает риск ложных срабатываний из-за электромагнитных помех. Прямых указаний на IP-класс защиты в данных нет, однако применение в промышленной среде предполагает достаточную герметичность для условий цеха. Работает в температурном диапазоне, характерном для промышленного оборудования (–25…+55 C), хотя точные границы в спецификации не указаны.

Преимущества

• Работает от AC и DC - не требует выбора типа сети при замене или проектировании;
• Встроенный диод защищает от обратной полярности - снижает риск брака при монтаже;
• Стандартный диаметр 22,3 мм - легко заменяет аналоги других производителей;
• Защита от наводок - минимизирует ложные срабатывания в сложных электрических средах;
• Светодиодный источник света - срок службы более 50 000 часов, минимальное тепловыделение.

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - класс IP не указан, возможна попадание влаги;
• Не рекомендовано использование в взрывоопасных зонах - отсутствуют сертификаты АEx или IECEx;
• Нельзя подключать напряжение выше 24 В - возможен выход из строя LED и встроенного диода;
• Не имеет функции мигания - только постоянное свечение; для импульсной сигнализации требуется внешний контроллер.

Примеры использования

• Индикация “осторожно” на участке конвейера с ограниченным доступом;
• Сигнал “обслуживание необходимо” на насосной станции;
• Предупреждающий индикатор на пульте ЧПУ станка при достижении предела хода;
• Замена старого лампового индикатора в щите управления с сохранением существующих отверстий.

Практические советы

• Перед монтажом проверьте глубину отверстия - убедитесь, что есть место для гайки и контактной группы;
• При использовании в системах с длинными кабелями используйте экранированные провода - усиливает защиту от наводок;
• Если вы заменяете другой блок, сравните диаметр посадочного места - 22,3 мм не всегда совпадает с 22 мм или 25 мм;
• Для групповой установки нескольких блоков световых D22 A45-LB-VB5 ZBVB5 рекомендуется использовать один источник питания с запасом по току - каждый светодиод потребляет менее 20 мА.
