СЖИМ ОТВЕТВИТЕЛЬНЫЙ (16-35/16-25 ММ2) | U734M Schneider Electric APC

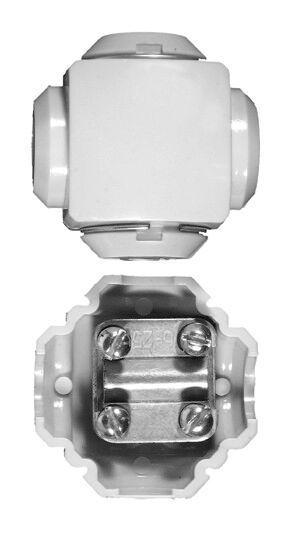

Сжим ответвительный (16-35/16-25 мм2) от Systeme Electric (артикул u734m) предназначен для безопасного и надёжного ответвления одного провода от другого без разрезания основной линии. Применяется в распределительных системах с напряжением до 220 В, особенно там, где требуется быстрый и прочный контакт без демонтажа магистрали.

Назначение и область применения

Сжим ответвительный (16-35/16-25 мм2) используется для создания ответвления от магистрального кабеля сечением 16–35 мм2 к потребителю с проводом 16–25 мм2. Он позволяет выполнить подключение без нарушения целостности основной линии - удобно при модернизации сетей, подключении новых нагрузок или ремонте. Подходит для установки на силовые кабели в щитах, на опорах, в кабельных каналах и других закрытых или защищённых местах.

Технические характеристики

• Сечение магистрального провода: 16–35 мм2
• Сечение ответвления: 16–25 мм2
• Номинальный ток: 100 А
• Рабочее напряжение: 220 В
• Тип подключения: винтовой зажим
• Материал: алюминий и медь (контактная группа из меди, корпус из алюминия)
• Диаметр изделия: 44 мм
• Температурный режим монтажа: от –5 C до +60 C
• Покрытие: без антикоррозийного покрытия
• Количество контактов: один (для одиночного ответвления)
• Количество проводников на кабель: один (не допускается многократное ответвление)

Совместимость и монтаж

Сжим ответвительный (16-35/16-25 мм2) устанавливается на кабель методом обжима. Для монтажа необходимо:

• Зачистить изоляцию с магистрального провода и ответвления на длину, соответствующую глубине зажима (обычно 15–20 мм);
• Вставить магистральный провод в основную часть сжима, ответвление - во вторую;
• Затянуть винты равномерно, без перегрузки - проверьте плотность фиксации легким потягиванием провода после затяжки.

Не используйте инструменты с высоким крутящим моментом - возможна деформация металла. Монтаж выполняйте только на отключенном участке сети.

Безопасность и стандарты

Устройство соответствует требованиям к соединениям в низковольтных распределительных системах. Номинальный ток 100 А обеспечивает работу в пределах нормативных нагрузок для жилых и коммерческих объектов. Отсутствие покрытия требует защиты от внешней среды - не применяйте в условиях повышенной влажности, открытых воздухе или агрессивных средах без дополнительной герметизации.

Преимущества

• Не требует разрезания магистрального кабеля - сохраняет целостность линии и снижает риск повреждения изоляции.
• Высокая механическая прочность благодаря двухкомпонентному материалу (медь для контакта, алюминий для корпуса).
• Стандартный винтовой зажим - совместим с обычными отвертками, не нуждается в специальных инструментах.
• Один контакт на одно ответвление - исключает случайное параллельное подключение нескольких проводов.

Ограничения применения

• Не предназначена для работы при температурах ниже –5 C - хрупкость материалов возрастает, возможен трещины в изоляции при монтаже.
• Не имеет IP-защиты - нельзя использовать в открытом виде на улице, в сырых помещениях или без кожуха.
• Не поддерживает многократные ответвления - каждый сжим рассчитан только на один провод ответвления.
• Не рекомендован для алюминиевых проводов меньшего сечения (менее 16 мм2) - недостаточная площадь контакта.
• Отсутствие покрытия делает изделие восприимчивым к окислению в агрессивных средах - требует периодической проверки состояния контактов.

Примеры использования

• Подключение освещения от основного силового кабеля в цеху.
• Добавление новой розетки от существующей магистрали в офисе.
• Обеспечение питания автоматического выключателя от линии в распределительном шкафу.
• Временное подключение оборудования при ремонте без отключения всей линии.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - использование провода меньше 16 мм2 или больше 35 мм2 нарушает тепловой баланс и может вызвать нагрев.
• При работе с медным проводом в алюминиевом сжиме - нанесите тонкий слой контактной пасты (например, Контактол) для предотвращения окисления.
• После монтажа проведите термографическую проверку через 24–48 часов - наличие перегрева указывает на плохой контакт.
• Сжим ответвительный (16-35/16-25 мм2) от Systeme Electric лучше всего применять внутри электрошкафов или в защитных коробках MultiBox - так он будет защищен от внешних воздействий и легко доступен для обслуживания.
