Сжим ответвительный У872 | zeta50318 ЗЭТАРУС (Завод электротехнической арматуры)

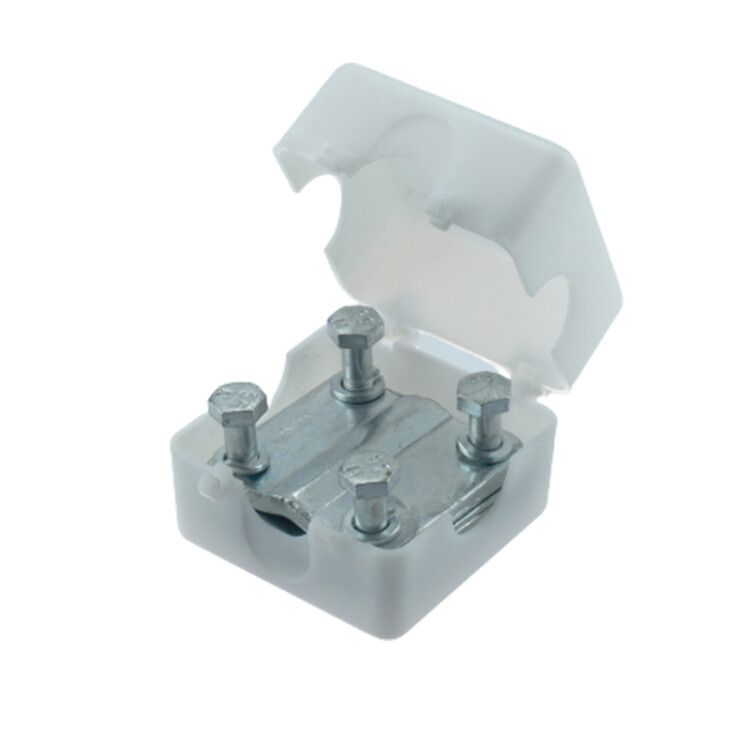

Сжим ответвительный У-872 - это надёжный болтовой зажим для безопасного ответвления от основного кабеля без его разрезания. Подходит для медных и алюминиевых проводников сечением 95–150 мм2, используется в распределительных системах напряжением до 660 В. Произведён компанией ЗЭТАРУС, артикул zeta50318.

Назначение и область применения

Сжим ответвительный У-872 предназначен для создания ответвлений от магистральных кабелей без нарушения целостности основной линии. Применяется там, где требуется подключить дополнительную нагрузку - например, к силовым шинам, кабельным трассам или распределительным щитам. Особенно удобен при модернизации старых сетей, когда нельзя перерезать основной провод.

Технические характеристики

• Номинальное напряжение: 660 В
• Номинальный ток: 330 А
• Сечение главного провода: 95–150 мм2
• Сечение ответвления: 95–120 мм2
• Тип соединения: болтовое
• Изоляция: да (защита от случайного прикосновения)
• Материал проводника: медь / алюминий (совместим с обоими типами)
• Материал корпуса: сталь с лужёным покрытием
• Степень защиты: IP20 (защита от предметов больше 12 мм, но не от воды и пыли)
• Климатическое исполнение: У3 (для умеренного климата, внутри помещений)
• Цвет: белый
• Нормативный документ: ТУ 3449-017-99856433-2014

Совместимость и монтаж

Сжим ответвительный У-872 монтируется прямо на изолированный кабель. Для установки необходимо:

• Подготовить участок кабеля - зачистить изоляцию на нужной длине;
• Вставить главный провод в открытый канал зажима;
• Вставить ответвление в отдельный контактный канал;
• Закрутить болты равномерно, соблюдая момент затяжки (не указан в спецификации - рекомендуется проверить по ГОСТ 10434 или руководству завода);
• Не использовать с жилами меньше 95 мм2 - возможна плохая фиксация и нагрев.

Обратите внимание: корпус в комплект не входит - зажим работает как самостоятельный элемент, который можно закрепить на опоре или в щите.

Безопасность и стандарты

Сжим ответвительный У-872 соответствует техническим условиям ТУ 3449-017-99856433-2014. Лужёное покрытие снижает окисление контактов, особенно при работе с алюминием. Однако степень защиты IP20 ограничивает применение только внутри сухих помещений - не допускается использование на улице, в сырых цехах или подземных коллекторах.

Преимущества

• Не требует разрезания основного кабеля - сохраняет герметичность и целостность линии;
• Поддерживает работу с двумя материалами: медь и алюминий - позволяет выполнять переходы между разнородными проводниками;
• Изолированный дизайн снижает риск поражения током при обслуживании;
• Лужёная сталь обеспечивает долгую службу даже при переменных температурах;
• Открытый канал легко осматривать и контролировать качество соединения.

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли;
• Не подходит для проводов сечением менее 95 мм2 - не будет плотного контакта;
• Не рассчитан на частые демонтажи - многократная сборка может повредить резьбу или деформировать контакт;
• Требует точного подбора сечения ответвления - максимальное 120 мм2, не более;
• Не совместим с гибкими многожильными проводами без предварительной обжимки наконечников.

Примеры использования

• Подключение нового оборудования к существующей силовой шине в цеху;
• Добавление освещения к основному кабелю в производственном здании;
• Ответвление питания для насосной станции от магистральной алюминиевой линии;
• Реконструкция старой электропроводки без замены всего кабеля.

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля и зажима - не используйте 70 мм2 вместо 95 мм2;
• При работе с алюминием используйте антиоксидантную пасту - продлит срок службы контакта;
• Затягивайте болты по диагонали, чтобы избежать перекоса; не переусердствуйте - можно сломать пластину;
• После монтажа проверьте температуру контакта через 1–2 часа работы - перегрев указывает на плохой контакт;
• Сжим ответвительный У-872 от ЗЭТАРУС (zeta50318) - это промышленное решение, не предназначенное для бытового использования.
