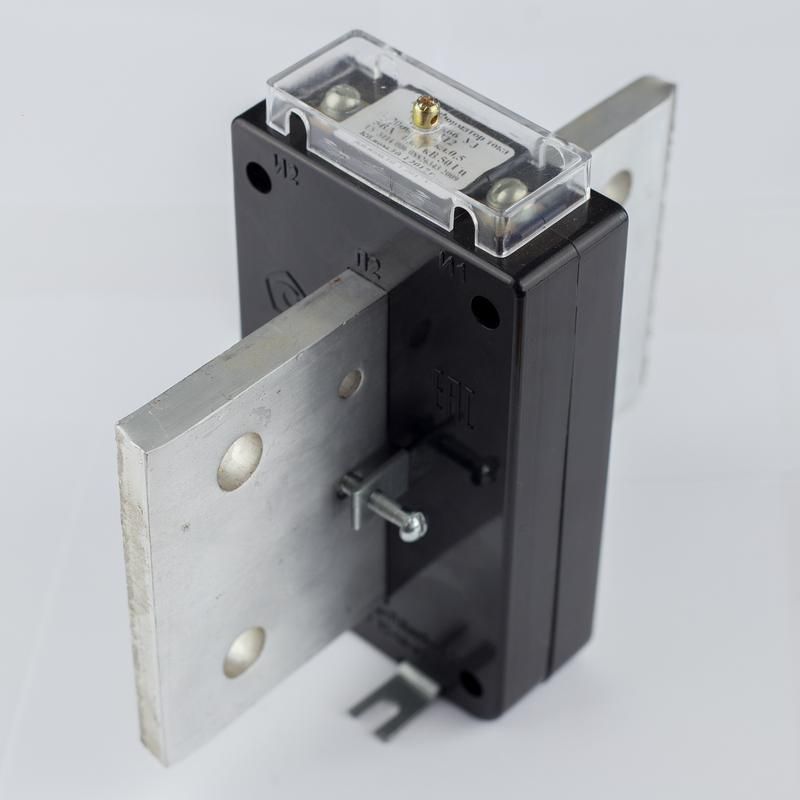

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S - ОС0000040612 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот шинный трансформатор тока, выпускаемый Костромским ФКУ ИК-1, применяется в силовых цепях на напряжение до 660 В и имеет класс точности 0,5S для точного учёта энергии.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S используется для передачи сигнала тока от главной цепи к измерительным приборам (амперметрам, счетчикам) и реле защиты. Он позволяет безопасно работать с токами до 1200 А, не подвергая оборудование повышенному напряжению или перегрузкам. Применяется в распределительных щитах, на вводах зданий, в промышленных установках - особенно там, где требуется точный учет электроэнергии и надежная работа автоматической защиты.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который можно измерить через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Класс точности: 0,5S - обеспечивает допустимую погрешность +-0,5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичной и вторичной цепями;
• Количество вторичных обмоток: одна - поддерживает один контур измерения или защиты;
• Исполнение: шинный - устанавливается прямо на проходящей шине без разрывов цепи;
• Присоединение вторичной обмотки: винтовое - надежное и проверенное соединение для проводов сечением до 2,5 мм2.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S - шинный тип, что исключает необходимость отключения питания при установке. Монтаж выполняется путём фиксации корпуса вокруг медной или алюминиевой шины с помощью зажимов. Учитывайте, что внутренний диаметр окна составляет 60 мм - шина должна соответствовать этому габариту. Съёмная шина позволяет легко демонтировать трансформатор без снятия всей шины из системы. Подключение вторичной обмотки осуществляется к винтам на лицевой части; важно соблюдать полярность (обозначена как K1/K2) и не допускать холостого хода вторичной обмотки во время работы.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S сертифицирован и соответствует требованиям ГОСТ Р 8.698–2010 и ГОСТ 7746-2015. Обеспечивает электробезопасную изоляцию между первичной и вторичной цепью, защищает измерительные приборы от импульсов и токов КЗ. Нельзя использовать при температуре ниже –25 C или выше +40 C - указаны в документации производителя.

Преимущества

• Высокая точность класса 0,5S - идеально для коммерческого учёта электроэнергии;
• Съёмная шина - ускоряет монтаж и сервисное обслуживание;
• Стандартный выход 5 А - совместим с большинством существующих приборов и реле;
• Низкая зависимость от нагрузки - сохраняет точность даже при слабых токах (например, ночью или в режиме холостого хода оборудования);
• Не требует внешнего питания - работает на принципе электромагнитной индукции.

Ограничения применения

• Не переменные частоты - рассчитан только на сетевые 50 Гц;
• Недопустимо оставлять вторичную обмотку разомкнутой при наличии тока в первичной цепи - риск возникновения опасного напряжения;
• Подходит только для постоянного монтажа на одиночной шине - нельзя применять на многожильных кабелях;
• Максимальная нагрузка 10 В·А - не подходит для подключения нескольких приборов одновременно без расчета суммарной мощности.

Примеры использования

• На вводном щите жилого дома для подключения электросчётчика;
• В промышленном распределительном пункте для контроля потребления на линии насосов или компрессоров;
• Как часть системы релейной защиты на трансформаторной подстанции;
• В системах автоматического управления технологическими процессами, где нужен точный сигнал тока.

Практические советы

• Перед монтажом убедитесь, что шина имеет диаметр ≤60 мм - иначе трансформатор не закроется плотно;
• Обязательно используйте перемычку на выводах K1-K2 при отключении приборов - чтобы избежать пробоя изоляции;
• Проверьте целостность изоляции вторичной обмотки мегаомметром (не менее 1 МОм) после установки;
• При использовании с несколькими трансформаторами одного типа - выстраивайте последовательность монтажа по направлению тока, чтобы не нарушить фазировку;
• Этот трансформатор тока измерительный Т-0,66 10 ВА 0,5 1200/5 S не рекомендован для временных установок - он спроектирован для долговременной эксплуатации в стационарных условиях.
