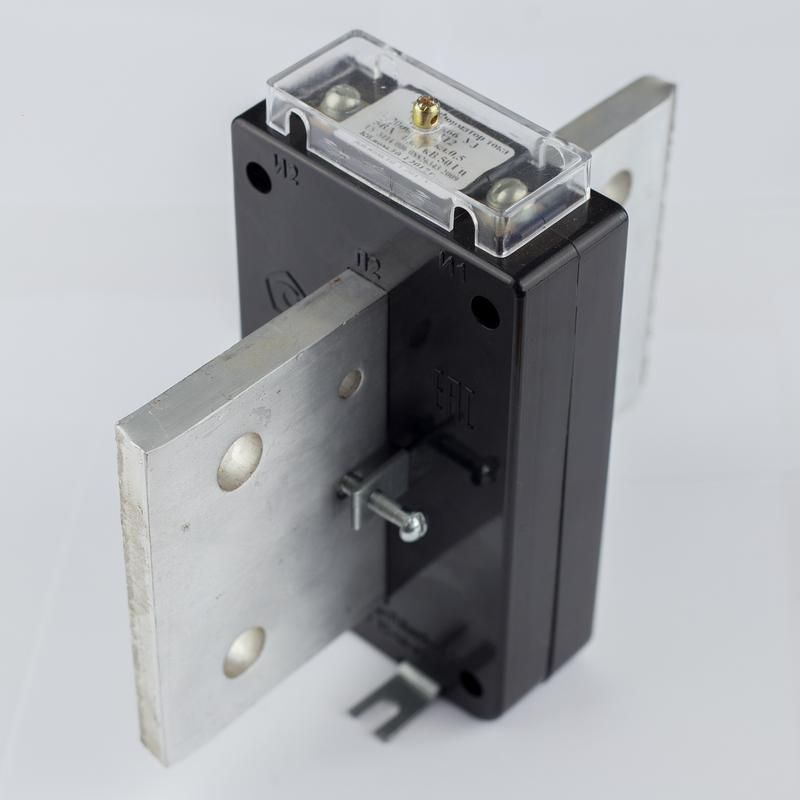

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 2000/5 - ОС0000040297 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 2000/5 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот шинный трансформатор применяется в силовых цепях напряжением до 660 В, особенно там, где требуется точное измерение и надёжная релейная защита.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 2000/5 используется для преобразования больших значений тока - до 2000 А - в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему обычные амперметры, счетчики энергии, реле защиты и другие приборы без риска повреждения. Применяется в распределительных устройствах, на вводах питания, в комплектных трансформаторных подстанциях и на промышленных объектах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - обеспечивает погрешность не более +-0,5 % при рабочих нагрузках
• Номинальное напряжение: 660 В
• Номинальная вторичная полная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко второй обмотке
• Количество вторичных обмоток: одна
• Исполнение: шинный - устанавливается прямо на проходящую шину
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и простое подключение проводов
• Монтажное исполнение: с шиной - трансформатор имеет встроенную металлическую шину, через которую протекает первичный ток
• Дополнительно: съёмная шина - позволяет легко установить или демонтировать трансформатор без разрезания главной шины
• Сертифицирован - соответствует требованиям нормативных документов РФ

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 2000/5 устанавливается на однополюсную или многополюсную медную или алюминиевую шину с подходящим сечением. Посадочный диаметр шины должен соответствовать внутреннему отверстию трансформатора - перед монтажом проверьте габариты шины. Подключение вторичной цепи выполняется через винтовые зажимы: используйте провода сечением не менее 2,5 мм2. Обязательно соблюдайте полярность - выводы K1 и K2 должны быть правильно направлены к приборам. После монтажа вторичная цепь должна быть всегда замкнута - разрыв цепи во время работы опасен!

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 2000/5 сертифицирован и соответствует требованиям ГОСТ Р 8.650–2009 и другим нормам для измерительных трансформаторов. Он защищает измерительные приборы от перегрузок и импульсов тока короткого замыкания. Напряжение 660 В указывает на класс изоляции - применение выше этого значения недопустимо. Устройство рассчитано на работу в помещениях с нормальной влажностью и температурой от –25 C до +40 C.

Преимущества

• Высокий класс точности 0.5 - идеально для учёта энергии и контроля качества сети
• Съёмная шина - ускоряет установку и обслуживание, не требует отключения всей системы
• Простое винтовое подключение вторичной обмотки - минимизирует риск плохого контакта
• Стандартный выход 5 А - совместим с широким спектром приборов и реле
• Надёжная конструкция - корпус выполнен из прочного материала, устойчив к механическим воздействиям

Ограничения применения

• Не допускается работа при разомкнутой вторичной цепи - возможна опасная индукция высокого напряжения
• Запрещено использовать при напряжении свыше 660 В - риск пробоя изоляции
• Максимальная нагрузка на вторичную обмотку - 10 В·А; превышение вызывает увеличение погрешности
• Не предназначен для установки вне помещений - отсутствует защита IP, не работает при повышенной влажности или осадках
• Подходит только для переменного тока - не используется в постоянном токе

Примеры использования

• На вводе в промышленный цех с нагрузкой около 2000 А - для подключения счётчиков активной и реактивной энергии
• В распределительном щите КРУ 0,66 кВ - для сигнализации и релейной защиты от перегрузок
• В системах автоматизации заводских линий - для сбора данных по токовым нагрузкам
• Как часть системы контроля качества электроэнергии - для анализа баланса токов и выявления перекосов фаз

Практические советы

• Перед установкой проверьте соответствие сечения шины и внутреннего окна трансформатора - не все шины одинакового диаметра
• При использовании нескольких трансформаторов на одной шине следите, чтобы они не перекрывали друг друга - нужен минимальный зазор между корпусами
• Никогда не отсоединяйте вторичные провода при включенном первичном токе - даже на долю секунды это создаёт риск поражения и выхода из строя оборудования
• Для точного учёта выбирайте нагрузку на вторичной стороне близко к 10 В·А, но не превышайте её - оптимальная работа достигается при 70–90 % от максимума
• Проверяйте целостность изоляции и состояние винтовых зажимов регулярно - особенно после длительной эксплуатации или аварийных режимов
