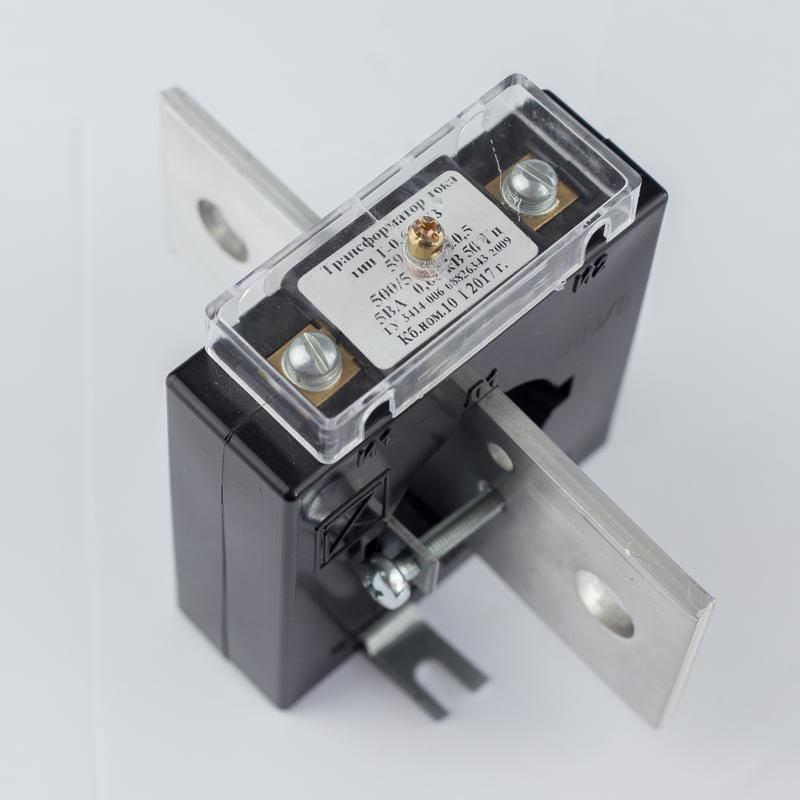

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 500/5 S - ОС0000038198 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 500/5 S предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот шинный трансформатор тока от бренда ФКУ ИК-1 (Кострома), артикул ос0000038198, применяется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 500/5 S используется для передачи сигнала тока от силовой цепи к измерительным приборам (амперметрам, счетчикам) и реле защиты. Он позволяет точно фиксировать нагрузку на сети без прямого подключения чувствительных устройств к высокому току. Применяется в распределительных щитах, подстанциях, на входах крупных потребителей - например, на участках с токами порядка 500 А: промышленном оборудовании, насосных станциях, конвейерах, тепловых пунктах.

Технические характеристики

• Номинальный первичный ток: 500 А - максимальный рабочий ток, который можно измерить через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для большинства приборов учета и защиты;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% от номинала); буква “S” указывает на повышенную точность в широком диапазоне токов;
• Номинальная мощность: 10 В·А - суммарная допустимая нагрузка на вторичную обмотку; важно не перегружать её внешними приборами;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичной и вторичной цепями;
• Количество вторичных обмоток: одна - значит, возможна работа лишь с одним прибором или группой последовательно подключённых приборов, суммарная нагрузка которой ≤10 В·А;
• Исполнение: шинный - устанавливается прямо на проходящую шину без разрывов цепи;
• Присоединение вторичной обмотки: винтовые зажимы - надёжное и проверенное соединение проводов сечением до 4 мм2;
• Съемная шина - позволяет установить или демонтировать трансформатор без отключения питания, что повышает скорость обслуживания.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 500/5 S монтируется на однополюсную или многополосную медную или алюминиевую шину. Диаметр шины должен соответствовать внутреннему окну трансформатора - обычно это 60–65 мм. Установка выполняется путём раздвижения корпуса, просовывания шины и закрепления механизма. После монтажа вторичная обмотка подключается к приборам учёта или реле через винтовые клеммы. Обязательно соблюдайте полярность: выводы K1 и K2 должны быть правильно ориентированы согласно схеме подключения. Нельзя использовать этот трансформатор в сетях выше 660 В или при частоте отличной от 50 Гц.

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 500/5 S сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Его изоляция рассчитана на работу в условиях нормальной температуры окружающей среды (-25…+40 C). Класс точности 0.5S гарантирует соответствие метрологическим нормам для коммерческого учёта электроэнергии. Все элементы выполнены из материалов, устойчивых к воздействию масла, влаги и механических нагрузок.

Преимущества

• Высокая точность класса 0.5S - особенно важна при слабых нагрузках, где обычные трансформаторы дают большие погрешности;
• Съемная шина - экономит время при ремонте или замене оборудования, не требует отключения всей системы;
• Стандартный выход 5 А - совместим с любыми современными приборами учета и реле;
• Закрытый металлический корпус - исключает доступ к токоведущим частям во время работы;
• Низкая зависимость от температурных колебаний - стабильная работа в различных условиях эксплуатации.

Ограничения применения

• Не для переменного тока более 500 А - риск перегрева и потери точности;
• Обязательно запрещено работать с разомкнутой вторичной обмоткой - это вызывает опасное повышение напряжения и пробой изоляции;
• Подключение нескольких приборов возможно только при условии, что суммарная нагрузка не превышает 10 В·А - превышение приведёт к искажению показаний;
• Не рекомендован для постоянного тока - работает только на переменном токе 50 Гц;
• Не предназначен для установки вне помещений без дополнительной защиты от атмосферных воздействий.

Примеры использования

• На главном вводе промышленного предприятия для подключения трехфазного счётчика электроэнергии;
• В автоматической системе защиты двигателя - для отключения при перегрузке;
• В распределительном щите жилого комплекса для контроля нагрузки на этажных автоматах;
• Как часть системы SCADA на объектах ЖКХ для удалённого сбора данных по токовым нагрузкам.

Практические советы

• Перед монтажом всегда проверьте диаметр шины - он должен свободно проходить внутри трансформатора, но не болтаться;
• При подключении вторичной обмотки используйте провода минимальной длины и достаточного сечения (не менее 2,5 мм2), чтобы минимизировать потерю мощности;
• Никогда не оставляйте вторичную обмотку открытой - даже при выключенном питании - обязательно замыкайте её через тестовый блок или перемычку;
• Проверяйте целостность изоляции и плотность затяжки винтов хотя бы один раз в год;
• Если требуется несколько каналов измерения - выбирайте модели с двумя и более вторичными обмотками, поскольку данный экземпляр имеет только одну.
