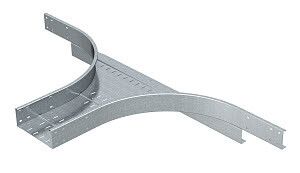

Ответвитель T-образный/крест. 600х110 WRAA 160 FT OBO 6098461 Bettermann

Соединение Т-образное и крестовое 110x600 мм горячий цинк от OBO BETTERMANN предназначено для сборки прочных и долговечных систем кабельных лотков на больших пролётах. Артикул WRAA 160 FT обеспечивает надёжное соединение лотков с высотой стенки 110 мм, сохраняя целостность трассы даже при нагрузках и в сложных условиях монтажа.

Назначение и область применения

Этот элемент используется для создания Т-образных и крестовых ответвлений в системах кабельных лотков. Подходит для горизонтальных и вертикальных участков трассы. Применяется там, где требуется пересечение или разветвление лотков большой протяжённости - например, на производствах, в энергообъектах, на транспорте или в крупных объектах недвижимости.

Технические характеристики

• Размеры: ширина 600 мм, высота 110 мм, внутренний радиус изгиба 500 мм
• Материал: сталь оцинкованная - устойчивая к коррозии основа
• Покрытие: горячий цинк - глубокая защита металла от ржавчины
• Толщина материала: 2 мм - достаточная жёсткость для больших пролётов
• Исполнение: без соединительного элемента - требует самостоятельного крепления болтами или другими фиксаторами
• Поддержка больших расстояний: да - рассчитан на нагрузки при длинных пролётах между опорами
• Широкодиапазонное исполнение: да - совместим с широким спектром лотков одинаковой высоты

Совместимость и монтаж

Соединение Т-образное и крестовое 110x600 мм горячий цинk совместимо со всеми листовыми кабельными лотками с высотой боковой стенки 110 мм. Монтаж выполняется путём выравнивания граней лотка с поверхностью соединителя и фиксации через предварительно просверленные отверстия. Поскольку изделие не имеет встроенных крепёжных элементов, необходимо использовать болты, гайки и шайбы соответствующего размера - рекомендуются M8 или M10 в зависимости от нагрузки. Убедитесь, что все грани плотно прилегают друг к другу - зазоры снижают механическую устойчивость системы.

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм для электрооборудования. Горячее цинкование обеспечивает соответствие классу защиты от коррозии C4–C5 по ISO 12944. Сертифицировано для работы в помещениях и на открытых площадках, включая агрессивную среду (промышленные зоны, химические предприятия).

Преимущества

• Увеличенная толщина стали (2 мм) повышает жёсткость и срок службы при длительной нагрузке
• Горячее цинкование защищает от коррозии даже при повреждении покрытия во время монтажа
• Широкодиапазонное исполнение позволяет использовать одно изделие с различными моделями лотков одного типа
• Форма с внутренним радиусом 500 мм минимизирует риск перегиба кабелей внутри трассы

Ограничения применения

• Не предназначен для использования в качестве несущего элемента без дополнительной опоры - сам по себе не воспринимает вес всей трассы
• Не совместим с лотками другой высоты (например, 80 мм или 150 мм)
• Требует точной подготовки мест крепления - отклонения в размерах могут вызвать перекос и деформацию
• Не следует применять в условиях постоянного воздействия открытого пламени или температур выше +80 C

Примеры использования

• Пересечение двух параллельных трасс кабелей на производстве - крестовое соединение позволяет организовать перекрёсток без пересечения проводов
• Отвод кабелей от главной трассы к оборудованию - Т-образное соединение удобно для подключения станков, щитов или насосов
• Монтаж в промышленном корпусе с большими пролётами между колоннами - благодаря усиленной конструкции не требует частых опор

Практические советы

• Перед установкой проверьте, чтобы все лотки имели одинаковый профиль и высоту - даже 5 мм расхождения нарушают герметичность и равномерность нагрузки
• Используйте антивибрационные прокладки между соединителем и лотком, если система работает в условиях вибраций (конвейеры, компрессоры)
• При монтаже на высоте используйте временные поддерживающие рампы - вес собранной конструкции значителен
• Артикул WRAA 160 FT часто заказывают в комплекте с аналогичными крестовыми и прямыми элементами - экономит время на подбор совместимых деталей
• Не забывайте после монтажа проверить свободный проход кабелей - особенно в угловых зонах с радиусом 500 мм
