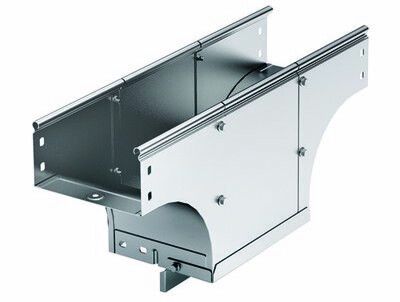

Ответвитель TDS T-образный вертикальный ун. осн. 100 H80 в комплекте с крепежными элементами и соединительными пластинам | 37162K DKC ДКС

Ответвитель Т-образный вертикальный универсальный основание 100 H80 в комплекте с крепежными элементами и соединительными пластинами от DKC (ДКС), артикул 37162k, предназначен для создания вертикальных ответвлений в кабельных трассах. Он сочетает прочность нержавеющей стали, оцинкованной по методу Сендзимира, с удобством быстрого монтажа благодаря готовому комплекту крепежа.

Назначение и область применения

Этот ответвитель используется для формирования Т-образных переходов в кабельных трассах - когда один участок кабельного лотка отвечвляется перпендикулярно другому, в вертикальной плоскости. Подходит для прокладки силовых и управляющих кабелей на объектах с ограниченным пространством: промышленные цеха, распределительные пункты, серверные комнаты, конвейерные системы.

Технические характеристики

• Тип: Ответвитель T-образный, вертикальный
• Материал корпуса: Нержавеющая сталь
• Покрытие: Оцинковано по методу Сендзимира - повышает коррозионную стойкость без потери механической прочности
• Габариты: Ширина 100 мм (горизонтальная и вертикальная ветви), высота боковой стенки 80 мм
• Цвет: Серый
• Огнестойкость: Да - соответствует требованиям пожарной безопасности при прокладке кабелей
• Степень защиты (при использовании крышки): IP44 - защищён от брызг воды и твёрдых частиц размером более 1 мм
• Исполнение: Широкодиапазонное - совместим с большинством стандартных лотков S5 Combitech

Совместимость и монтаж

Ответвитель 37162k совместим с кабельными лотками серии S5 Combitech от DKC. Монтаж выполняется без сварки: все соединительные пластины и крепёж (болты, гайки, шайбы) уже включены в комплект. Для сборки достаточно выровнять кромки лотков, установить пластины по внутренним фланцам и закрутить крепёж. Крышка крепится на защёлках - её легко снимать для осмотра или замены кабелей.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих нормам пожарной безопасности. Огнестойкость обеспечена конструкцией и материалом - при возникновении внешнего воздействия не распространяет горение. Соответствует рекомендациям ГОСТ Р 50571 и СП 31-110-2003 для промышленных кабельных систем.

Преимущества

• Уже в комплекте: крепёж и соединительные пластины - не нужно докупать лишние элементы
• Плавный радиус изгиба снижает риск повреждения изоляции кабелей при протяжке
• Оцинковка по Сендзимиру гарантирует долгий срок службы даже в агрессивных средах
• Легкий доступ к кабелям после снятия крышки - обслуживание без демонтажа всей трассы
• Поддержка стандарта S5 Combitech - единая система для всех элементов трассы

Ограничения применения

• Не предназначен для прямого подключения к источникам питания - только как часть кабельной трассы
• IP44 достигается только при установленной крышке; без неё защита от влаги минимальна
• Не рекомендуется использовать в условиях постоянного погружения в воду или сильного напора жидкостей
• Максимальная нагрузка на кабели ограничена габаритами лотка (100x80 мм); для крупных пучков проверяйте заполнение

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с оборудованием
• Разводка кабелей от главной трассы к группе станков в одном ряду
• Обход препятствий (трубопроводы, колонны) в распределительных щитовых
• Создание ответвлений к датчикам и исполнительным механизмам на конвейере

Практические советы

• При проектировании учтите, что ширина 100 мм - это внутреннее сечение; суммарный диаметр кабелей не должен превышать 60–70% от площади лотка
• Для длительной эксплуатации в сырых помещениях всегда используйте крышку - она даёт IP44
• Проверьте соответствие толщины стенок лотка перед монтажом - S5 Combitech требует точного совпадения
• Закручивайте крепёж равномерно, чтобы не деформировать корпус; не переусердствуйте - металл мягче, чем у обычных стальных лотков
• Артикул 37162k - единственный вариант этого типа в серии S5 Combitech с такими габаритами; другие модели имеют меньшую ширину или высоту
