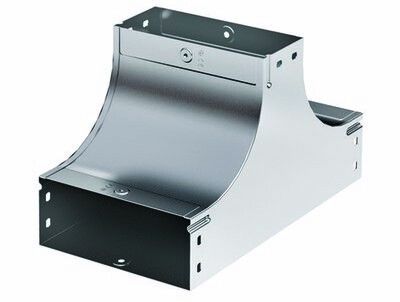

Ответвитель Т-образный вверх TS основание 100 в комплекте с крепежными элементами и соединительными пластинами - 37202K ДКС

Ответвитель Т-образный для лотка TS основание 100 в комплекте с крепежными элементами и соединительными пластинами, DKC - это элемент кабельной системы, предназначенный для создания вертикальных ответвлений в лотках серии TS. Бренд DKC предлагает этот продукт как часть модульной системы S5 Combitech, обеспечивающей надежную и безопасную прокладку кабелей в промышленных условиях.

Назначение и область применения

Ответвитель Т-образный для лотка TS основание 100 в комплекте с крепежными элементами и соединительными пластинами, DKC используется для формирования Т-образных переходов в кабельных трассах. Он позволяет отвести кабели вверх или вниз от основного горизонтального участка лотка, сохраняя целостность изоляции и минимизируя перегибы. Подходит для установки на производствах, в цехах, распределительных пунктах, где требуется гибкая организация маршрутов силовых и управляющих кабелей.

Технические характеристики

• Тип изделия: Т-образный ответвитель
• Ширина лотка: 100 мм (по горизонтали и вертикали)
• Высота боковой стенки: 80 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: широкодиапазонное - совместимо с лотками TS других размеров при использовании адаптеров
• Степень защиты при установленной крышке: IP44 - защита от брызг воды и твердых частиц размером более 1 мм

Совместимость и монтаж

Ответвитель Т-образный для лотка TS основание 100 в комплекте с крепежными элементами и соединительными пластинами, DKC предназначен исключительно для использования с лотками серии TS. В комплект входят все необходимые элементы для сборки: две соединительные пластины и крепеж (болты, гайки, шайбы). Монтаж выполняется без сварки - достаточно зафиксировать ответвитель к основному лотку с помощью болтов, затем закрепить крышки. Установка возможна как на горизонтальных, так и на вертикальных участках трассы. Для герметичности рекомендуется использовать оригинальные крышки от DKC.

Безопасность и стандарты

Ответвитель Т-образный для лотка TS основание 100 в комплекте с крепежными элементами и соединительными пластинами, DKC изготовлен из материалов, соответствующих нормам пожарной безопасности. Огнестойкость подтверждена испытаниями. Покрытие по методу Сендзимира обеспечивает долговечность даже в агрессивных средах. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных объектах.

Преимущества

• Готовый комплект - не требует доп purchases крепежа или соединителей
• Плавный радиус изгиба снижает риск повреждения кабелей при прокладке
• Оцинковка по методу Сендзимира увеличивает срок службы в сравнении с обычным цинком
• Легкий доступ к кабелям - крышка снимается без инструментов
• Поддержка стандартизированной системы S5 Combitech - совместимость с другими элементами DKC

Ограничения применения

• Не предназначен для использования вне системы TS - несовместим с лотками других производителей
• IP44 недостаточен для постоянного воздействия струй воды или погружения - не подходит для улицы или сырых помещениях без дополнительной защиты
• Максимальная нагрузка определяется общей конструкцией лотка; не следует перегружать ответвление сверх допустимой массы кабелей
• Не рекомендуется применять в средах с частыми механическими ударами - материал прочный, но форма может деформироваться при внешнем давлении

Примеры использования

• Переход кабелей от горизонтальной трассы к оборудованию на полу или потолке
• Обводка трубопроводов, вентиляционных каналов или колонн в цехах
• Разветвление питания для нескольких станков от одного основного лотка
• Устройство точек обслуживания в автоматизированных линиях

Практические советы

• При проектировании учтите, что внутренняя высота лотка составляет 80 мм - выбирайте кабели с учетом минимального радиуса изгиба
• Закрывайте ответвитель крышкой сразу после прокладки - это сохраняет IP44 и предотвращает попадание пыли
• Для длинных трасс используйте несколько ответвителей с прямыми участками - избегайте чередования множественных поворотов под углом 90°
• Проверьте соответствие артикула 37202k перед заказом - он указан именно для этого варианта с комплектом крепежа
• Если нужна большая степень защиты (например, IP65), рассмотрите использование специализированных герметиков и уплотнителей от DKC
