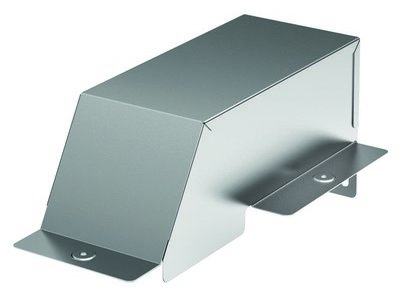

Ответвитель-крышка Т-обр-переходник DDT 300/100 в комплектес крепежными элементами и соединительными пластинами, необхо | 36570K DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 300/100 от DKC - это элемент кабельной системы S5 Combitech, предназначенный для организации вертикального или горизонтального ответвления трассы с сохранением целостности кабелей. Благодаря Т-образной форме и включённым в комплект крепёжным элементам, изделие упрощает монтаж и исключает перегибы проводов.

Назначение и область применения

Ответвитель-крышка TDDT 300/100 используется там, где требуется изменить направление кабельной трассы - например, при переходе с горизонтального участка на вертикальный или наоборот. Подходит для систем, требующих надёжного и безопасного ответвления без резких изгибов. Часто применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в цехах с высокой плотностью кабельных трасс.

Технические характеристики

• Тип: крышка-ответвитель
• Форма: Т-образная - позволяет выполнять ответвление под углом 90°
• Габариты: 100×300 мм (горизонтальная ширина × вертикальная высота)
• Высота профиля: 50 мм
• Материал: нержавеющая сталь с оцинкованным покрытием по методу Сендзимира
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: широкодиапазонное - совместимо с основными элементами системы S5 Combitech

Совместимость и монтаж

Ответвитель-крышка DDT 300/100 от DKC легко стыкуется с прямыми лотками системы S5 Combitech двумя способами:

• Внахлёст: если торцы лотков совпадают по уровню - достаточно зафиксировать крышку поверх основного участка;
• Через соединительные пластины: если есть смещение - используются входящие в комплект металлические пластины, обеспечивающие герметичное и прочное соединение.

Все крепёжные элементы (болты, гайки, шайбы) уже включены в комплект - не требуется докупать дополнительные детали. Монтаж выполняется без сварки, с использованием обычного инструмента.

Безопасность и стандарты

Ответвитель-крышка DDT 300/100 обладает огнестойкостью, что подтверждает её соответствие нормам пожарной безопасности для промышленных объектов. Покрытие по методу Сендзимира гарантирует долговечность даже в агрессивных средах - повышенной влажности, химических испарений, температурных колебаниях. Нержавеющая сталь не выделяет токсичных веществ при нагреве.

Преимущества

• Уже в комплекте: соединительные пластины и крепёж - снижают время подготовки к монтажу
• Плавный переход кабелей - минимизирует риск повреждения изоляции
• Стандартная совместимость с системой S5 Combitech - не требует адаптаций
• Защита от коррозии благодаря оцинкованию по методу Сендзимира - увеличивает срок службы
• Не требует специальных инструментов - монтаж доступен бригадам без сварочных работ

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в жидкости - хотя оцинкование устойчиво к влаге, IP-класс защиты не указан и не рассчитан на подводное использование
• Подходит только для систем S5 Combitech; несовместим с другими лотковыми системами без модификаций
• Максимальная нагрузка определяется конструкцией всей трассы - не следует использовать как самостоятельную несущую конструкцию
• Размер 100×300 мм фиксирован - нельзя применять для трасс меньшего или большего сечения

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную в цехе с оборудованием на разных уровнях
• Обход препятствий (например, трубопроводов или воздуховодов) в распределительных помещениях
• Разветвление питания к группе станков, расположенных в двух плоскостях
• Модернизация существующей кабельной системы без замены всего лотка - просто добавляется T-элемент

Практические советы

• Перед монтажом проверьте, чтобы все лотки системы S5 Combitech имели одинаковый шаг крепления - иначе потребуется более точная регулировка с помощью соединительных пластин
• При использовании в местах с частым мытьём оборудования (пищевая промышленность, фармацевтика) - оцинкованная сталь обеспечивает легкую очистку
• Не используйте этот ответвитель как опору для тяжёлых кабелей - вес должен равномерно распределяться по смежным прямым участкам
• Артикул 36570k всегда заказывайте в комплекте с остальными элементами S5 Combitech - так гарантирована совместимость всех соединений
