Ответвитель-крышка Т-обр. вертикальный вниз DDS 300/100 в комплекте с крепежными элементами и соединительными пластинами | 37383K DKC ДКС

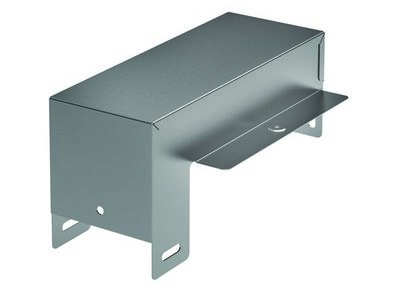

Ответвитель-крышка Т-образный вертикальный вниз DDS 300/100 от DKC - это элемент системы S5 Combitech, предназначенный для организации Т-образных ответвлений кабельной трассы с переходом вниз. Благодаря прочному корпусу из оцинкованной стали и комплекту крепежа, изделие упрощает монтаж и защищает кабели от перегибов. Артикул 37383k соответствует сертифицированному решению для промышленных объектов.

Назначение и область применения

Ответвитель-крышка DDS 300/100 используется для создания Т-образных ответвлений в кабельных трассах, где необходимо изменить направление движения кабелей - например, спустить кабели с горизонтального участка на вертикальный. Подходит для систем, требующих сохранения целостности изоляции и защиты проводников от механических повреждений. Часто применяется в цехах, на энергообъектах, в автоматизированных линиях и распределительных пунктах.

Технические характеристики

• Тип изделия: крышка-ответвитель T-образная, вертикальный выход вниз
• Габаритные размеры: 100×300×50 мм (ширина × длина × высота)
• Высота боковой стенки: 50 мм
• Ширина горизонтальной части: 100 мм
• Высота вертикальной части: 300 мм
• Материал: нержавеющая сталь с оцинкованным покрытием по методу Сендзимира
• Цвет: серый
• Исполнение: усиленное
• Огнестойкость: да
• Рекомендовано для проектирования: да

Совместимость и монтаж

Ответвитель-крышка DDS 300/100 совместим исключительно с кабельными лотками системы S5 Combitech. Установка происходит без дополнительных инструментов: соединительные пластины и крепежные элементы уже входят в комплект. Монтаж выполняется путём фиксации к торцу основного лотка - горизонтальный канал (100 мм) соединяется с вертикальным (300 мм). Герметичность и жёсткость конструкции обеспечиваются точным совпадением габаритов и зажимами на пластинах. Для надёжности рекомендуется проверять соответствие толщины стенок лотка и ответвителя перед сборкой.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и имеет усиленную конструкцию, подходящую для работы в условиях повышенной нагрузки. Оцинкование по методу Сендзимира гарантирует долговечность в агрессивных средах - в том числе при воздействии влаги, химических паров и температурных колебаний. Соответствует нормам для промышленных кабельных систем, применяемых в соответствии с ГОСТ Р 50571 и IEC 61439.

Преимущества

• Встроенная система крепления и соединительных пластин снижает время монтажа и исключает потерю деталей
• Оцинкованная сталь по методу Сендзимира обеспечивает коррозионную стойкость без дополнительной обработки
• Плавный переход кабелей предотвращает перегибы и повреждение изоляции
• Огнестойкость позволяет использовать в помещениях с повышенными требованиями к пожарной безопасности
• Стандартные размеры позволяют легко рассчитывать количество элементов при проектировании трассы

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с другими брендами или типами лотков
• Не следует применять в условиях постоянного погружения в жидкость - хотя покрытие устойчиво к влаге, герметизация не является IP67
• Максимальная нагрузка ограничена допустимой массой кабелей в лотках системы S5 Combitech; превышение может вызвать деформацию
• Не рекомендуется для установки в местах с частыми ударными нагрузками без внешней защиты

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальный шахтный канал в производственном цехе
• Разводка силовых кабелей от распределительного щита к оборудованию, расположенному ниже уровня пола
• Обеспечение безопасного вывода кабелей в зону обслуживания оборудования с нижним доступом
• Создание ответвлений в многоканальных трассах на заводах с автономными линиями

Практические советы

• Перед монтажом убедитесь, что внутренние размеры лотка и ответвителя точно совпадают - даже небольшое расхождение может нарушить контакт между пластинами
• При использовании в сырых помещениях дополнительно контролируйте состояние оцинкованного слоя - при повреждении покрытия возможна локальная коррозия
• Для удобства сборки используйте плоскогубцы для плотного закрепления крепёжных элементов, особенно в труднодоступных местах
• Артикул 37383k всегда заказывайте вместе с остальными элементами системы S5 Combitech - это гарантирует совместимость всех компонентов
• Не заменяйте входящие в комплект пластины аналогами - они специально рассчитаны на нагрузку и тепловое расширение материала
