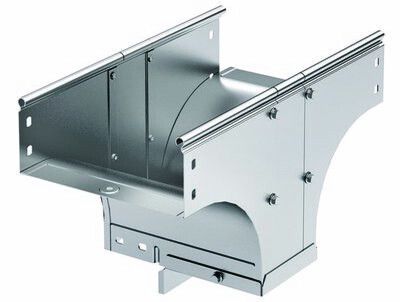

Ответвитель-переходник TDSR T-обр. вертикальный 300/100 в комплекте с крепежными элементами и соединительными пластинами | 37627K DKC ДКС

Ответвитель-переходник Т-образный вертикальный 300х100 TDSR от DKC (ДКС), артикул 37627k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводников и удобным доступом к кабелям. Комплектация включает все необходимые элементы для быстрого и надёжного монтажа.

Назначение и область применения

Ответвитель-переходник Т-образный вертикальный 300х100 TDSR используется для формирования Т-образных переходов в кабельных лотках - когда основная трасса продолжается горизонтально, а ответвление идёт вертикально. Подходит для прокладки силовых и управляющих кабелей на объектах с плотной коммуникационной сетью: промышленные цеха, АЭС, метрополитены, логистические терминалы, серверные помещения.

Технические характеристики

• Форма: Т-образный, вертикальное ответвление
• Размеры: 300 мм (горизонтальная ширина) × 100 мм (вертикальная ширина) × 0 мм (высота корпуса - плоская крышка)
• Высота боковой стенки: 80 мм - позволяет безопасно прокладывать кабели с большими радиусами изгиба
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость, долгий срок службы
• Цвет: серый
• Степень защиты: IP44 (при установке крышки) - защита от брызг воды и частиц пыли >1 мм
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: усиленное - рассчитано на нагрузки при больших пролётах между опорами
• Диапазон: широкодиапазонное - совместимо с кабелями различного сечения и типа

Совместимость и монтаж

Ответвитель-переходник Т-образный вертикальный 300х100 TDSR совместим с другими элементами серии S5 Combitech от DKC. Монтаж выполняется путём фиксации к основному лотку с помощью входящих в комплект соединительных пластин и крепёжных элементов. Крышку легко снимать и устанавливать - она не требует инструментов для демонтажа, что ускоряет обслуживание и проверку кабелей. Установка возможна как на стенах, так и на потолочных конструкциях. Для жёсткого закрепления рекомендуется использовать кронштейны с шагом не более 1,5 м.

Безопасность и стандарты

Ответвитель-переходник Т-образный вертикальный 300х100 TDSR изготовлен из материалов, не поддерживающих горение, и соответствует нормам пожарной безопасности. Оцинкование по методу Сендзимира гарантирует соответствие требованиям к защите от коррозии в агрессивных средах. Применение в соответствии с ГОСТ Р 50571.15 и IEC 61537.

Преимущества

• Плавный переход кабелей исключает перегибы и механические повреждения
• Крышка съёмная - позволяет выполнять диагностику и замену кабелей без демонтажа всей системы
• Оцинкованная поверхность устойчива к влаге, химическим воздействиям и температурным колебаниям
• Усиленная конструкция снижает риск деформации при длинных участках трассы
• Полный комплект крепежа в упаковке - не требуется докупать детали

Ограничения применения

• Не предназначено для постоянного погружения в воду - максимальная защита IP44 не допускает прямого контакта с напорной струёй или затоплением
• Не следует использовать в условиях сильных вибраций без дополнительной амортизации
• Размер 300×100 мм ограничен - не подходит для кабелей с суммарным сечением свыше 1200 мм2
• Только для внутреннего монтажа; не рекомендуется для открытых площадок без дополнительной защиты от осадков

Примеры использования

• Переход с горизонтального лотка на вертикальный канал в цехе с конвейерной системой
• Разводка кабелей от главной трассы к пульту управления на этаж выше
• Обустройство кабельной трассы в подвале с высокой влажностью - благодаря оцинкованию
• Подключение оборудования в серверной комнате с плотной маршрутизацией кабелей

Практические советы

• При монтаже убедитесь, что радиус изгиба кабелей не меньше минимально допустимого - особенно для многожильных и чувствительных к изгибу типов
• Проверьте совпадение ширины лотка: 300 мм - это внешняя ширина, внутреннее пространство немного меньше
• Для длительной эксплуатации в агрессивной среде периодически осматривайте зоны стыков - даже оцинкованная сталь нуждается в профилактике
• Закрепляйте ответвитель-переходник Т-образный вертикальный 300х100 TDSR через каждые 1–1,5 м, чтобы избежать прогиба при заполнении кабелями
• Используйте только оригинальные соединительные пластины DKC - они обеспечивают герметичность и электрическую связь
