Ответвитель TDS Т-образный вертикальный ун. осн. 150 H80 в комплекте с крепежными элементами и соединительными пластинам | 37163K DKC ДКС

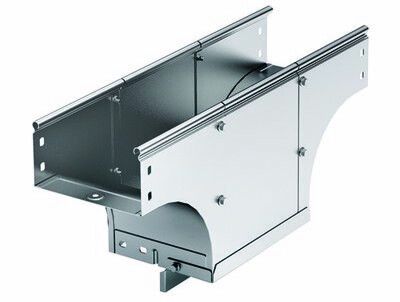

Ответвитель Т-образный вертикальный универсальный основание 150 H80 в комплекте с крепежными элементами и соединительными пластинами TDS, DKC - это элемент кабельной трассы, предназначенный для создания вертикальных ответвлений с сохранением целостности проводов. Выполнен из оцинкованной стали по методу Сендзимира, изделие сочетает прочность, долговечность и совместимость с системой S5 Combitech. Артикул 37163k гарантирует точное соответствие комплектующим DKC.

Назначение и область применения

Ответвитель Т-образный вертикальный используется для формирования перпендикулярных ответвлений в кабельных трассах - например, когда необходимо вывести кабели с горизонтального участка на вертикальный стояк или на уровень оборудования. Подходит для прокладки силовых, управляющих и сигнальных кабелей в промышленных условиях: цехах, АЭС, объектах ЖКХ, на заводах с высокой запылённостью или влажностью. Благодаря огнестойкости и защите до IP44, его можно применять в зонах с повышенным риском возгорания или воздействием воды.

Технические характеристики

• Тип: Т-образный вертикальный ответвитель
• Ширина лотка: 150 мм (по обоим направлениям - горизонтальному и вертикальному)
• Высота боковой стенки: 80 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, адгезивное покрытие с высокой коррозионной стойкостью
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к материалам, не поддерживающим горение
• Степень защиты (при установке крышки): IP44 - защита от брызг воды и частиц размером более 1 мм
• Исполнение: широкодиапазонное - совместимо с лотками других размеров в рамках системы S5 Combitech
• Рекомендовано для проектирования: да - элемент включён в официальные каталоги DKC для расчёта трасс

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 150 H80 в комплекте с крепежными элементами и соединительными пластинами TDS, DKC полностью совместим с другими элементами серии S5 Combitech. Монтаж выполняется без сварки: соединительные пластины фиксируются саморезами или болтами, входящими в комплект. Крепление происходит к смежным прямым участкам лотка - достаточно совместить отверстия и затянуть крепёж. Для герметичности рекомендуется использовать крышку, которая также продается отдельно. Посадочные поверхности рассчитаны под стандартные размеры лотков 150×80 мм - проверьте совпадение высоты и ширины перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Огнестойкий материал замедляет распространение пламени. Покрытие по методу Сендзимира снижает риск коррозии даже в агрессивных средах. Сертифицировано для работы в помещениях с классификацией по взрывоопасности и влажности согласно ГОСТ Р 50571. Элемент не содержит токсичных веществ и безопасен при эксплуатации в закрытых и открытых системах.

Преимущества

• Уже в комплекте: все необходимые соединительные пластины и крепёж - не требуется докупать аксессуары
• Плавный переход кабелей - минимизация изгиба и механического напряжения на жилах
• Легкий доступ к кабелям - крышка снимается без инструментов для обслуживания
• Высокая стойкость к коррозии благодаря оцинкованию Сендзимира - срок службы до 25 лет в промышленной среде
• Поддержка стандартизированной системы S5 Combitech - возможность масштабирования и модульного расширения трассы

Ограничения применения

Не предназначен для использования вне помещений без дополнительной защиты от прямого солнечного света и осадков - хотя IP44 защищает от брызг, длительное воздействие дождя или снега требует внешнего кожуха. Не следует применять в местах с постоянным погружением в жидкость или при давлении воды выше 0,1 бар. Также не рекомендуется использовать с лотками другого типа (например, алюминиевыми или пластиковыми), так как несовпадение геометрии может нарушить герметичность и нагрузочную способность.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальный стояк в цехе с оборудованием на нескольких уровнях
• Разводка сигналов от контроллеров к датчикам, расположенным на этажах ниже
• Обустройство кабельных каналов в подстанциях, где требуется частый доступ к проводам для диагностики
• Прокладка кабелей в пищевых производствах - оцинкованная сталь легко моется и не выделяет вредных веществ

Практические советы

• Перед монтажом убедитесь, что внутренний диаметр ответвителя достаточен для количества и диаметра кабелей - не перегружайте лоток более чем на 40–50% от объёма
• При использовании с крышкой всегда плотно закрывайте стыки - это сохраняет IP44 и предотвращает попадание пыли
• Для длинных трасс используйте ответвитель вместе с опорными кронштейнами - он не рассчитан на самостоятельную несущую функцию
• Артикул 37163k - единственный номер для этого варианта. Не путайте с аналогами от других производителей - они не обеспечивают совместимость с системой S5 Combitech
• Заказывайте сразу несколько экземпляров - при ремонте или расширении сети важно сохранить одинаковое исполнение и цвет
