Ответвитель TD Т-образный вертикальный осн.150 в комплекте с крепежными элементами и соединительными пластинами, необход | 37103K DKC ДКС

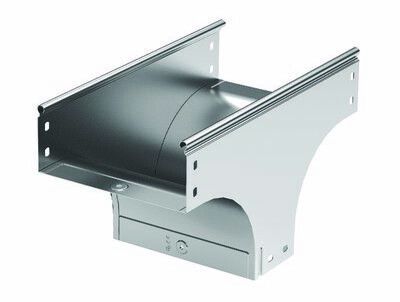

Ответвитель Т-образный вертикальный основание 150 от DKC (ДКС), артикул 37103k, предназначен для создания вертикальных ответвлений в кабельных трассах с сохранением целостности проводов и удобного доступа к кабелям. Выполнен из оцинкованной стали, совместим с системой S5 Combitech и поставляется в комплекте с крепежом и соединительными пластинами.

Назначение и область применения

Ответвитель Т-образный вертикальный основание 150 используется для формирования перпендикулярных ответвлений в кабельных трассах - например, когда необходимо вывести кабели с горизонтального лотка вверх или вниз. Подходит для прокладки силовых, управляющих и сигнальных кабелей на объектах с высокими требованиями к надежности: промышленные цеха, энергообъекты, системы автоматизации, конвейеры, станции управления.

Технические характеристики

• Тип: Т-образный вертикальный ответвитель
• Ширина лотка: 150 мм (по горизонтали и вертикали)
• Высота боковой стенки: 80 мм
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к пожарной безопасности
• Степень защиты при использовании крышки: IP44 (защита от брызг воды и твердых частиц >1 мм)
• Исполнение: широкодиапазонное - совместимо с лотками других размеров в рамках серии S5 Combitech

Совместимость и монтаж

Ответвитель Т-образный вертикальный основание 150 от DKC полностью совместим с лотками и фитингами серии S5 Combitech. Монтаж осуществляется без дополнительных инструментов: в комплект входят соединительные пластины и крепежные элементы, обеспечивающие жесткую и герметичную стыковку с горизонтальным участком трассы. Установка выполняется путем защелкивания и фиксации болтами - не требует сварки или специальной подготовки поверхности. Для подключения к другим типам лотков требуется проверка геометрической совместимости.

Безопасность и стандарты

Ответвитель прошел испытания на огнестойкость и соответствует нормам пожарной безопасности для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует долговечность в агрессивных средах. При установке с крышкой достигается уровень защиты IP44, что допускает использование в помещениях с повышенной влажностью и возможным попаданием брызг.

Преимущества

• Комплексная поставка: все необходимые крепежи и пластины включены - снижает риск ошибок при заказе
• Плавный переход кабелей - исключает перегибы и механические повреждения жил
• Легкий доступ к кабелям: крышка снимается без демонтажа всего участка трассы
• Устойчивость к коррозии благодаря глубокому цинкованию - срок службы более 20 лет в условиях производства
• Поддержка стандартизированной системы S5 Combitech - упрощает масштабирование и модификацию трасс

Ограничения применения

• Не предназначена для прямого погружения в воду - максимальная защита IP44 не позволяет использовать в условиях постоянного контакта с жидкостью
• Не рекомендуется для монтажа вне помещений без дополнительной защиты от осадков и прямого солнца
• Не совместим с лотками других серий без адаптеров - требуется точное соответствие габаритам S5 Combitech
• Запрещено использовать с кабелями внешним диаметром больше 90 мм - может нарушить радиус изгиба и вызвать повреждение изоляции

Примеры использования

• Переход с горизонтального кабельного лотка к вертикальному стояку в цехе с автоматизированными линиями
• Разводка сигналов от контроллеров к датчикам, расположенным на различных уровнях оборудования
• Обустройство распределительных щитов с многоуровневой прокладкой кабелей
• Модернизация существующих трасс без замены всей системы - благодаря совместимости с S5 Combitech

Практические советы

• Перед монтажом проверьте внутренний диаметр лотка - он должен позволять свободно проходить пучку кабелей без перегрузки
• При использовании крышки обязательно закрепите ее фиксаторами - иначе защита IP44 будет нарушена
• Для длинных трасс используйте ответвитель вместе с компенсационными звеньями - это снизит нагрузку на соединения
• Не затягивайте крепеж слишком сильно - это может деформировать оцинкованную поверхность и снизить коррозионную стойкость
• Артикул 37103k - единственный вариант этого типа в серии DKC; другие модели имеют отличную ширину или угол поворота
