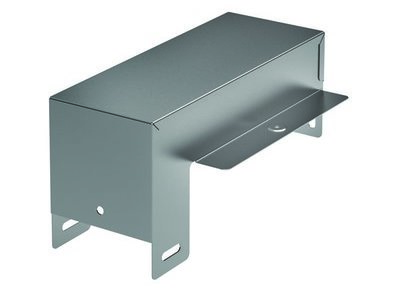

Ответвитель-крышка Т-обр. вертикальный вниз DDS 200/50 в комплекте с крепежными элементами и соединительными пластинами, | 37380K DKC ДКС

Ответвитель-крышка Т-образный вертикальный вниз DDS 200/50 от DKC - элемент системы S5 Combitech, предназначенный для организации T-образных ответвлений кабельной трассы с переходом вниз. Благодаря прочному корпусу из оцинкованной стали и комплектным креплениям, этот элемент упрощает сборку сложных маршрутов без перегибов кабелей.

Назначение и область применения

Ответвитель-крышка DDS 200/50 используется для создания вертикального T-образного ответвления в кабельной трассе. Подходит там, где необходимо изменить направление движения кабелей - например, спустить провода с горизонтального лотка на нижний уровень. Элемент сохраняет целостность изоляции кабелей за счет плавного радиуса изгиба, исключая механические повреждения. Применяется в системах управления, автоматизации, энергообеспечении объектов промышленного типа - на заводах, в распределительных пунктах, на транспорте.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Форма: Т-образная, вертикальный выход вниз
• Габаритные размеры: 200×50×50 мм (ширина × глубина × высота)
• Материал корпуса: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - равномерное, долговечное антикоррозийное покрытие
• Высота боковой стенки: 50 мм
• Исполнение: широкодиапазонное - совместимо с лотками S5 Combitech различных типов
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Цвет: серый

Совместимость и монтаж

Ответвитель-крышка DDS 200/50 предназначен исключительно для работы в составе системы S5 Combitech. Совместим с другими элементами этой же серии - лотками, углами, крышками. Монтаж осуществляется без сварки:

• В комплект входят соединительные пластины - они обеспечивают жесткую фиксацию между основным лотком и ответвителем;
• Установочные болты и гайки позволяют закрепить элемент к профилю лотка одним движением;
• Не требуются дополнительные инструменты - достаточно отвертки или шестигранника.

Перед установкой проверьте соответствие ширины входящего и выходящего лотков - горизонтальный канал 50 мм, вертикальный - 200 мм. Несоответствие вызывает перегрузку или щели, нарушающие герметичность.

Безопасность и стандарты

Элемент имеет повышенную огнестойкость и выполнен из материала, не поддерживающего горение. Соответствует нормам для промышленных кабельных систем. Оцинкование по методу Сендзимира гарантирует длительную corrosion resistance даже в условиях повышенной влажности и химической активности среды.

Преимущества

• Комплектация: все нужные крепежи и пластины в одной коробке - снижаются затраты времени на подготовку
• Стальная конструкция выдерживает нагрузки от тяжелых кабелей и внешние воздействия
• Плавный переход минимизирует риск повреждения изоляции кабелей при прокладке
• Подходит для монтажа в труднодоступных местах благодаря компактным размерам
• Серый цвет легко сочетается с остальной системой S5 Combitech

Ограничения применения

• Не для открытого монтажа вне кабельной трассы - работает только внутри замкнутой системы S5 Combitech
• Запрещено использовать с лотками других серий - несовместимость по форме и креплению
• Не рассчитан на частые демонтажи; многократное вскрытие может деформировать крепежные пластины
• Не рекомендуется применять в зонах с постоянным контактом с открытыми пламенем или температурой выше +90C

Примеры использования

• Обеспечение вывода силового кабеля с потолочного лотка к оборудованию на полу цеха
• Создание ответвления от главной трассы к контроллеру, расположенному ниже уровня основного канала
• Сборка многоуровневой кабельной сети в серверной комнате с чередованием горизонтальных и вертикальных участков
• Монтаж в пищевой промышленности - оцинкованная поверхность легко моется и не впитывает влагу

Практические советы

• Перед монтажом убедитесь, что внутреннее сечение лотка позволяет свободно пропустить максимальный пакет кабелей - не допускайте переполнения
• При использовании в сыром помещении дополнительно проверьте плотность соединений - используйте силиконовый герметик на стыках, если требуется усиленная герметизация
• Артикул 37380k всегда заказывайте в паре с подходящими лотками S5 Combitech - система должна собираться единым комплексом
• Храните изделие в сухом месте до начала работ - хотя материал устойчив к коррозии, условия хранения влияют на срок службы всей системы
