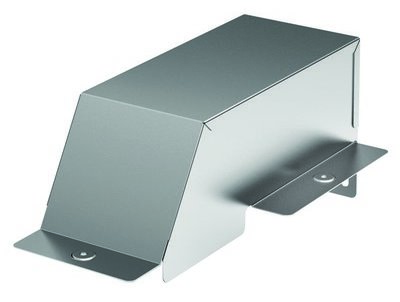

Ответвитель-крышка Т-обр-переходник DDT 200/100 в комплектес крепежными элементами и соединительными пластинами, необхо | 36566K DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 200/100 от DKC - это элемент системы S5 Combitech, предназначенный для организации вертикального или горизонтального ответвления кабельной трассы с сохранением целостности изоляции проводов. Благодаря встроенному крепежу и соединительным пластинам, этот элемент упрощает сборку сложных маршрутов без дополнительных расходных материалов.

Назначение и область применения

Ответвитель-крышка T-образный переходник DDT 200/100 используется там, где требуется изменить направление кабельной трассы - например, при переходе с горизонтального участка на вертикальный или наоборот. Он позволяет выполнить плавный поворот, исключая перегибы и механические повреждения кабелей. Подходит для систем, требующих надёжной защиты от внешних воздействий, в том числе в условиях повышенной влажности, запылённости или агрессивной среды.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Габариты: 100×200 мм (горизонтальная ширина × вертикальная высота)
• Высота корпуса: 50 мм
• Материал: нержавеющая сталь с оцинкованным покрытием по методу Сендзимира
• Цвет: серый
• Огнестойкость: да
• Исполнение: широкодиапазонное - совместимо с различными нагрузками и условиями эксплуатации
• Совместимо с системой: S5 Combitech

Совместимость и монтаж

Ответвитель-крышка DDT 200/100 от DKC легко стыкуется с прямыми элементами системы S5 Combitech двумя способами:

• Внахлёст - при совпадении торцов лотков;
• С использованием входящих в комплект соединительных пластин - при несовпадении геометрии или необходимости точной регулировки положения.

Крепёжные элементы (болты, гайки, шайбы) уже включены в комплект - не требуется докупать фиксирующие детали. Монтаж выполняется без сварки: достаточно выровнять элементы и закрутить крепёж. Учитывайте, что внутренняя высота 50 мм определяет максимальный диаметр пучка кабелей - не следует перегружать канал более чем на 40–50% от объёма.

Безопасность и стандарты

Ответвитель-крышка DDT 200/100 соответствует требованиям к огнестойкости: материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Оцинкование по методу Сендзимира гарантирует долговечную коррозионную стойкость даже в агрессивных средах. Нержавеющая сталь как основа материала обеспечивает прочность и устойчивость к деформациям при механических нагрузках.

Преимущества

• Уже в комплекте: все необходимые крепёжные элементы и соединительные пластины - снижают время монтажа и риск ошибки при заказе.
• Оцинкованная поверхность по методу Сендзимира - равномерное, плотное покрытие, устойчивое к царапинам и химическим воздействиям.
• Огнестойкость - безопасное применение в помещениях с повышенными требованиями к пожарной безопасности (производственные зоны, серверные, элеваторы).
• Стандартная геометрия - совместима с всей серией S5 Combitech, что упрощает масштабирование и модификацию трасс.

Ограничения применения

• Не предназначен для установки в местах постоянного контакта с открытым пламенем или температурой выше +80 C - хотя огнестойкий, он не является термостойким теплоизолирующим элементом.
• Недопустимо использование в качестве несущего элемента: вес кабелей должен распределяться через основной лоток, а не через крышку-ответвитель.
• Запрещено использовать с другими системами, кроме S5 Combitech - форма и крепёж нестандартизированы вне этой линейки.

Примеры использования

• Переход с горизонтальной кабельной трассы на вертикальную в производственном цехе - например, от конвейера к пульту управления.
• Обход препятствий (трубопроводы, балки) в офисных и жилых зданиях при реконструкции электроснабжения.
• Подключение оборудования на этажах - когда кабели должны спуститься с потолочного лотка к стеновым щиткам.
• Энергообъекты, АЗС, насосные станции - где важны долговечность, чистота и отсутствие коррозии.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка: 100 мм - для горизонтальных участков, 200 мм - для вертикальных. Не используйте для лотков другого размера.
• Если торцы лотков не совпадают - всегда используйте входящие в комплект соединительные пластины. Без них возможен перекос и потеря герметичности.
• При прокладке большого количества кабелей - не забудьте оставить свободный объём внутри (не более 50% заполнения), чтобы избежать перегрева и затруднений при обслуживании.
• Ответвитель-крышка DDT 200/100 от DKC лучше всего сочетается с прямыми лотками того же производства - так достигается гарантированная совместимость всех элементов системы S5 Combitech.
