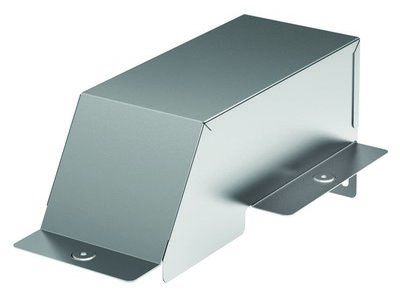

Ответвитель-крышка Т-обр-переходник DDT 200/150 в комплектес крепежными элементами и соединительными пластинами, необхо | 36567K DKC ДКС

Ответвитель-крышка Т-образный переходник DDT 200/150 от DKC - это элемент системы S5 Combitech, предназначенный для организации вертикального или горизонтального ответвления кабельной трассы с сохранением целостности изоляции проводов. Благодаря Т-образной форме и встроенному крепежу, этот компонент упрощает монтаж сложных маршрутов без перегибов и напряжений на кабели.

Назначение и область применения

Ответвитель-крышка T-образный переходник DDT 200/150 используется там, где требуется изменить направление кабельной трассы - например, при выводе кабелей вверх от горизонтального лотка или при переходе между этажами. Он позволяет выполнить плавный поворот, исключая резкие изгибы, которые могут повредить жилы. Подходит для систем, требующих надежной защиты кабелей в промышленных условиях: цеха, АЗС, энергообъекты, автоматизированные линии.

Технические характеристики

• Тип изделия: крышка-ответвитель
• Форма: Т-образная
• Габаритные размеры: 150×200 мм (горизонтальный канал × вертикальный канал)
• Высота: 50 мм
• Материал: нержавеющая сталь
• Покрытие: оцинковано по методу Сендзимира - повышенная коррозионная стойкость
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Исполнение: широкодиапазонное - совместимо с различными типами кабелей и нагрузками

Совместимость и монтаж

Ответвитель-крышка DDT 200/150 от DKC проектировался для работы в системе S5 Combitech. Монтаж возможен двумя способами:

• Внахлест - при совпадении торцов с прямыми элементами системы;
• С использованием входящих в комплект соединительных пластин - когда необходимо выровнять уровни или сместить положение.

Все крепежные элементы (болты, гайки, шайбы) уже включены в комплект - не требуется дополнять их самостоятельно. Установка выполняется без сварки: достаточно зафиксировать крышку на лотках с помощью болтов.

Безопасность и стандарты

Ответвитель-крышка DDT 200/150 обладает огнестойкостью, что подтверждает соответствие нормам пожарной безопасности для промышленных объектов. Материал - нержавеющая сталь с оцинковкой по Сендзимиру - обеспечивает долговечность даже в агрессивных средах. Нет открытых токоведущих частей - безопасен при обслуживании.

Преимущества

• Уже в комплекте: соединительные пластины и крепеж - снижают время подготовки к монтажу.
• Плавный переход кабелей - минимизирует риск механического повреждения изоляции.
• Стандартная совместимость с системой S5 Combitech - легко заменяем и расширяем.
• Защита от коррозии благодаря двухслойному покрытию - срок службы до 25 лет в условиях высокой влажности.

Ограничения применения

Ответвитель-крышка DDT 200/150 предназначен только для кабельных лотков системы S5 Combitech. Не подходит для установки в качестве самостоятельного корпуса или для прямого крепления к стене. Не рассчитан на использование в взрывоопасных зонах (не имеет взрывозащиты). Габариты 150×200 мм фиксированы - нельзя использовать для лотков другого размера.

Примеры использования

• Переход с горизонтального лотка на вертикальный стояк в цехе с конвейерной линией.
• Обводка кабелей вокруг оборудования, где нужен вертикальный выход в потолочное пространство.
• Подключение питания к станкам, расположенным на разных уровнях.
• Монтаж в пищевой промышленности - благодаря оцинковке и материалу, легко моется и устойчив к влаге.

Практические советы

• Проверьте перед монтажом, чтобы ширина лотка (150 мм горизонтально, 200 мм вертикально) точно соответствовала вашей системе S5 Combitech.
• Не используйте силовые инструменты при затяжке крепежа - перетяжка может деформировать тонкий металл.
• Если лотки не совпадают по уровню - всегда используйте вложенные соединительные пластины; они обеспечивают равномерное распределение нагрузки.
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически проверять состояние оцинкованного покрытия - особенно на кромках и местах крепления.
