Ответвитель Т-образный U5 Combitech 200х200, цинк-ламельный DKC (ДКС) UST622ZL

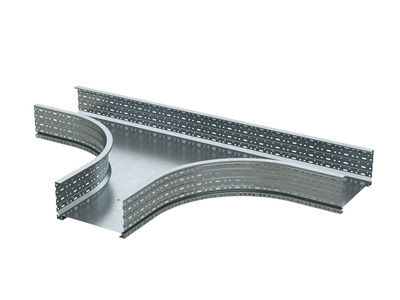

Ответвитель Т-образный листовой 200х200 цинк-ламельный от DKC (ДКС), артикул ust622zl, предназначен для создания горизонтальных ответвлений в кабельных трассах на базе лотков U5 Combitech. Он сочетает прочность нержавеющей стали, защиту от коррозии и удобство монтажа через перфорированные крепёжные отверстия.

Назначение и область применения

Ответвитель Т-образный листовой 200х200 цинк-ламельный используется для формирования Т-образных ответвлений в горизонтальной плоскости кабельных трасс, собранных из лотков серии U5 Combitech. Подходит для прокладки силовых, контрольных и коммуникационных кабелей в промышленных объектах, где требуется надёжная и компактная организация маршрутов - например, на заводах, в распределительных пунктах, на конвейерах и в технологических корпусах.

Технические характеристики

• Форма: Т-образный тройник горизонтальный
• Размеры: 200 мм × 200 мм (высота и ширина)
• Материал основания: нержавеющая сталь
• Покрытие: цинк-ламель (магниевая смола с цинковыми и алюминиевыми хлопьями)
• Внутренний радиус перехода: 500 мм - обеспечивает плавный изгиб кабелей, исключая перегибы
• Исполнение: широкодиапазонное - работает при значительных колебаниях температуры
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня
• Цвет: серый
• Наличие NATO-отверстий: да - стандартизированная система крепления для быстрого монтажа

Совместимость и монтаж

Ответвитель ust622zl совместим только с лотками серии U5 Combitech высотой 200 мм и шириной 200 мм. Крепление осуществляется через перфорированные NATO-отверстия - они соответствуют стандарту MIL-SPEC, что гарантирует совпадение с фланцами лотков и других аксессуаров этой серии. Монтаж выполняется болтами M8 или M10 (не входят в комплект). Учитывайте, что внутренний радиус 500 мм требует достаточного запаса длины кабеля при прокладке - минимальный радиус изгиба кабеля должен быть не меньше 7–10 диаметров жилы.

Безопасность и стандарты

Ответвитель Т-образный листовой 200х200 цинк-ламельный соответствует требованиям огнестойкости, предусмотренным для промышленных кабельных систем. Цинк-ламельное покрытие снижает риск возгорания за счёт замедления распространения тепла. Перфорация выполнена с учётом термической компенсации - это предотвращает деформацию и напряжение в соединениях при перепадах температур до +-40 C.

Преимущества

• Цинк-ламельное покрытие обеспечивает коррозионную стойкость выше, чем обычное цинкование, и близко к уровню нержавеющей стали
• Плавный радиус 500 мм минимизирует механическое повреждение кабелей при протяжке
• NATO-отверстия обеспечивают точное и быстрое соединение без необходимости подгонки
• Универсальное исполнение допускает применение в условиях переменной температуры и повышенной влажности
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожарной безопасности

Ограничения применения

• Не совместим с другими сериями лотков - только с U5 Combitech 200×200
• Не предназначен для вертикальных ответвлений - только для горизонтального направления
• Запрещено использование в средах с постоянным контактом с открытым огнем или высокими температурами свыше +90 C длительно
• Цинк-ламельное покрытие не рекомендовано для морских или химически агрессивных сред - в таких случаях лучше выбрать полностью нержавеющий вариант

Примеры использования

• Ответвление кабельной трассы от главного лотка к пульту управления на производстве
• Обход препятствий (трубопроводов, рам) в цехах с плотной компоновкой оборудования
• Подключение датчиков и приводов к основному кабельному каналу на конвейере
• Разводка сигналов в автоматизированных линиях с частыми изменениями маршрута

Практические советы

• При проектировании трассы проверьте, чтобы все лотки перед и после ответвителя имели одинаковые размеры - 200×200 мм
• Используйте болты с пластиковыми или резиновыми прокладками для защиты от вибраций
• Не затягивайте крепления слишком сильно - это может деформировать тонкостенные стенки и нарушить герметичность соединения
• При прокладке кабелей с большим внешним диаметром убедитесь, что суммарный диаметр всех проводов не превышает 60 % внутреннего объёма ответвителя
• Для долговечности в сырых помещениях дополнительно обработайте места соединений антикоррозийной смазкой
